MONTAGEANLEITUNG RAFF C
Kit, Führungen und Blenden

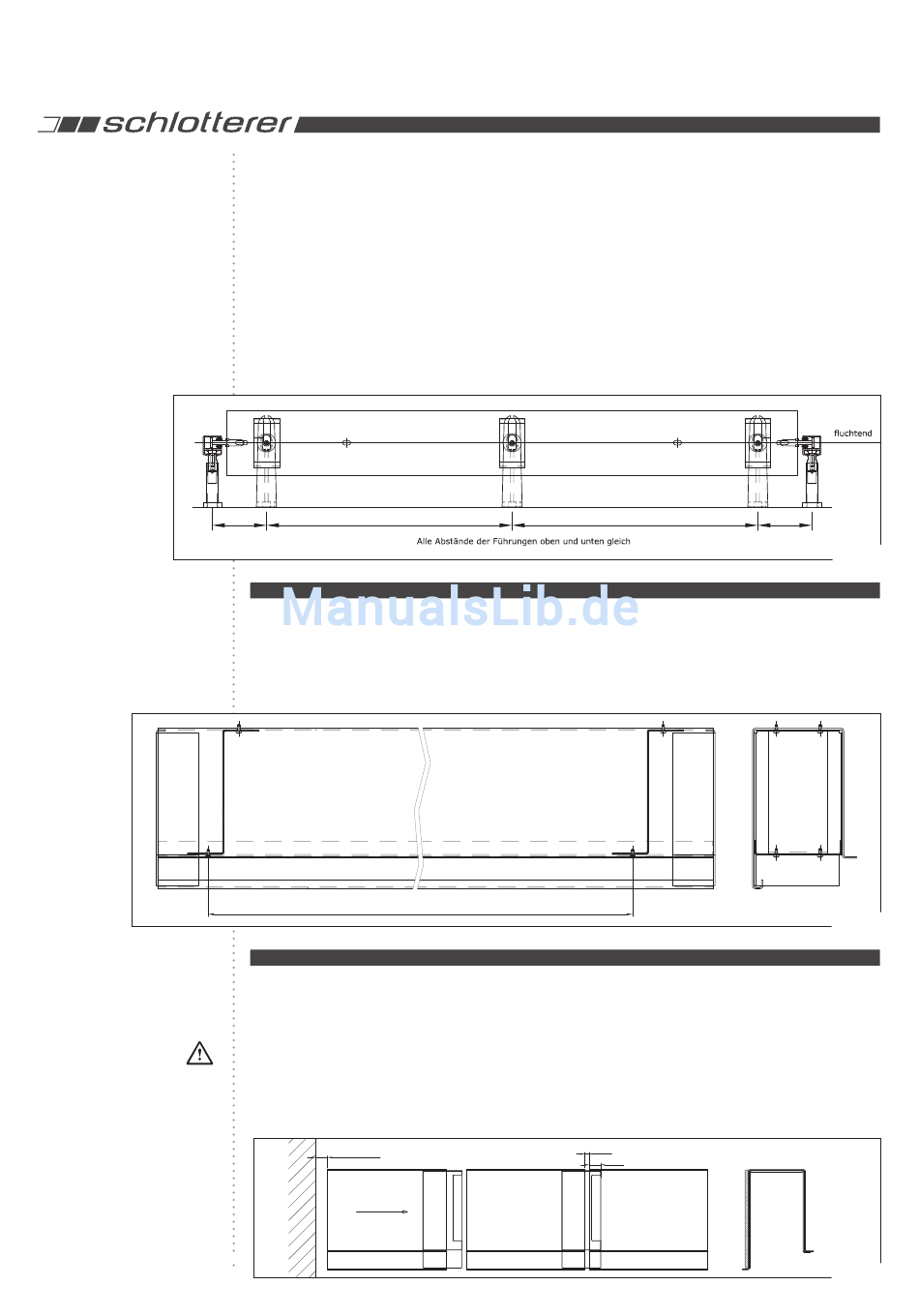

9. Montage bei
„Windsicherung"
oder Seilführung
mittig
10. Montage von
Blindboden
Der Abstand
zwischen den
einzelnen Blech-
bügeln sollte
nicht größer als
600 mm sein.
11. Montage von
Blenden mit Stoß
Das Maß von 10 mm
sollte nicht unter-
schritten werden, da
eine Längenausdeh-
nung bei höheren
Temperaturen sonst
nicht möglich ist.
Fbr 2016 © by Schlotterer, Adnet - 81 00012 2016 D
9.1 Falls ein Element mit Windsicherung vorliegt gehen Sie mit der Montage der
Führungen vorerst so vor wie unter Punkt 7.1 oder 7.2 beschrieben, und erst danach
führen Sie die Seilmontage wie unter Punkt 7.3 beschrieben durch.
9.2 Bei einer dritten Seilführung montieren Sie ebenfalls zuerst die äußeren Führungen
und danach die mittlere Führung. Möglicherweise ist der Motor hier anders positio-
niert um Platz für die Seilführung zu schaffen.
9.3 Achten Sie in beiden Fällen speziell darauf dass die Abstände und Positionen
ALLER Führungen genau ident sind mit den Führungsnippeln bzw. Seilstanzungen
in den Lamellen. Ansonsten verkeilen sich die Lamellen in den Führungen und ein
ordnungsgemäßer Lauf der Behänge ist nicht mehr gegeben.
Die unbeschichteten Blechbügel (s-förmig gekantet) und der beschichtete Blind boden
sind lose angeliefert. Schrauben Sie zuerst die Blechbügel mit den mitgelieferten Selbst-
bohrschrauben auf die obere Kastenfläche und danach den Blindboden auf die Blech­
bügel.
max. 600
Bei Blenden mit Stoß sind jeweils auf der rechten Seite (von innen gesehen) der Blen-
den anstatt von ev. Seitenteilen Stoßbleche eingeschweißt. Auf der dazugehörenden
gegenüberliegenden Seite ist die Blende offen. Die Montage dieser Blenden erfolgt
sonst gleich wie unter Punkt 5 beschrieben. Schieben Sie dann die zu montierende
Blende in Richtung der zuerst bereits montierten Blende bis zwischen den beiden Blen-
den ein Spalt von 10 mm bleibt. Der seitliche Platzbedarf zum Positionieren der letzten
Blende beträgt min. 25 mm (Bild 15).
min. 25
RAFF C 9 von 16
10
25
Druckfehler und technische Änderungen vorbehalten.
Bild 13
Bild 14
Bild 15
