12. Funktionstest ,
Probelauf
Keine Gewalt
anwenden, da die
Funktion des Raffstores
dauerhaft geschädigt
werden kann !

13. Lamellenstellung

Fbr 2016 © by Schlotterer, Adnet - 81 00012 2016 D
12.1 Probelauf immer nur mit Sichtkontakt zum Behang und mit Probekabel durch führen.
12.2 Überprüfen Sie, ob alle Lamellennippel des Behanges funktionsgerecht innerhalb
der Führungen eingefädelt sind und ungehindert frei laufen können.
12.3 Die Lamellen bzw. die Lamellenverbindungen könnten durch den Transport verhakt
sein. Beim ersten Herunterlassen des Behanges die Lamellen vorsichtig ausrich-
ten. Gegebenenfalls die Behangschnüre richten und nach unten straffen. Exakten
Texbandlauf prüfen. Das Texband darf nicht verdreht oder verdrillt sein – unbedingt
gerade ausrichten.
12.4 Schaumstoffeinlage (Transportsicherung) jedenfalls entfernen!
12.5 Behang schließen. Bei geschlossenem Behang soll die Unterleiste mit einem
Abstand von mindestens 15 mm oberhalb der unteren Schnittkante der Führungs-
schiene (Bild 17) bzw. oberhalb der Seilspannschraube (Bild 18) stehen bleiben.
Auslaufsicherung niemals entfernen.
13.1 Bei den Lamellentypen 80R und 92Z fährt der Behang mit geschlossenen Lamellen
nach unten und mit aufgewendeten Lamellen nach oben.
13.2 Ein Wenden der Lamellen ist in jeder beliebigen Stellung des Lamellenpaketes
möglich.
13.3 Bei der Tageslichtlenkung mit RETROLux 80D sind an den Bandspulen je nach
bestellter Variante noch zusätzliche Aufsteckteile für die Arbeitsstellung angebracht.
Bei dieser Ausführung fährt der Behang mit offenen Lamellen (Arbeitsstellung) nach
unten.
RAFF C 10 von 16

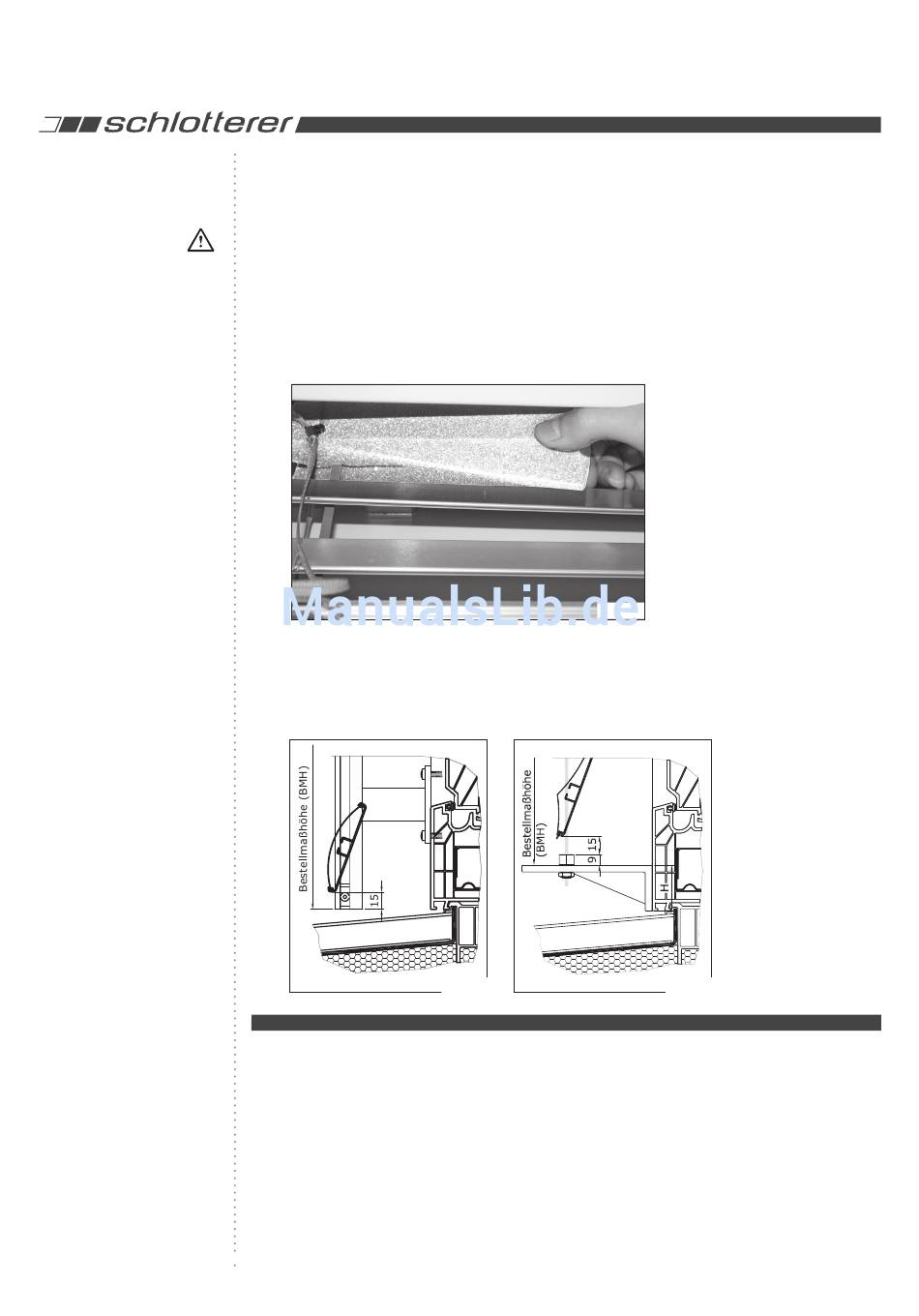

Bild 16
Bild 17
Druckfehler und technische Änderungen vorbehalten.
Bild 18
