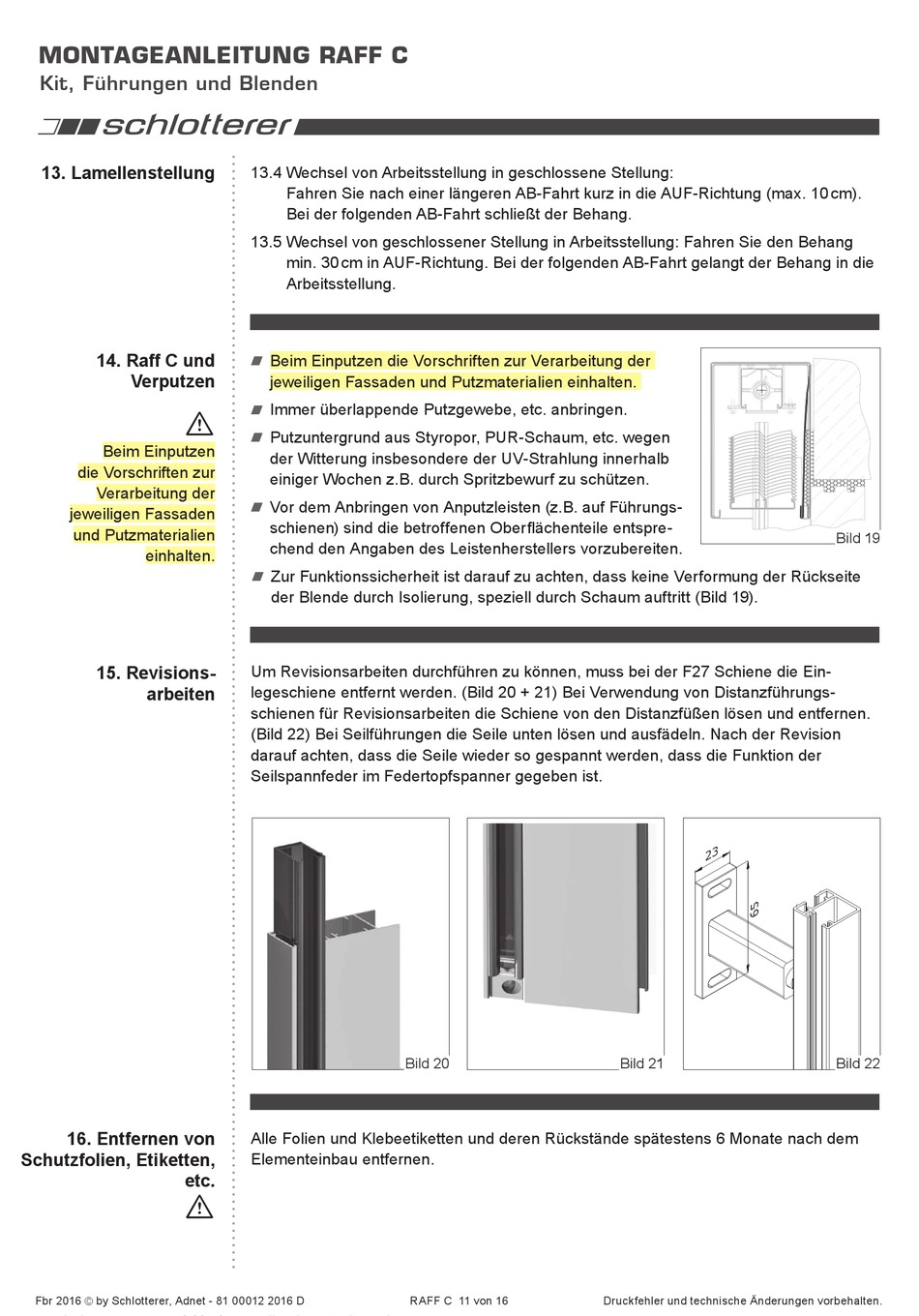

MONTAGEANLEITUNG RAFF C
Kit, Führungen und Blenden
13. Lamellenstellung
14. Raff C und
Verputzen
Beim Einputzen
die Vorschriften zur
Verarbeitung der
jeweiligen Fassaden
und Putzmaterialien
einhalten.
15. Revisions­
arbeiten
16. Entfernen von
Schutzfolien, Etiketten,
etc.
Fbr 2016 © by Schlotterer, Adnet - 81 00012 2016 D
13.4 Wechsel von Arbeitsstellung in geschlossene Stellung:
Fahren Sie nach einer längeren AB-Fahrt kurz in die AUF-Richtung (max. 10 cm).
Bei der folgenden AB-Fahrt schließt der Behang.
13.5 Wechsel von geschlossener Stellung in Arbeitsstellung: Fahren Sie den Behang
min. 30 cm in AUF-Richtung. Bei der folgenden AB-Fahrt gelangt der Behang in die
Arbeitsstellung.
Beim Einputzen die Vorschriften zur Verarbeitung der
A
jeweiligen Fassaden und Putz materialien einhalten.
Immer überlappende Putzgewebe, etc. anbringen.
A
Putzuntergrund aus Styropor, PUR-Schaum, etc. wegen
A
der Witterung insbesondere der UV-Strahlung innerhalb
einiger Wochen z.B. durch Spritzbewurf zu schützen.
Vor dem Anbringen von Anputzleisten (z.B. auf Führungs-
A
schienen) sind die betroffenen Oberflächenteile entspre-
chend den Angaben des Leistenherstellers vorzubereiten.
Zur Funktionssicherheit ist darauf zu achten, dass keine Verformung der Rückseite
A
der Blende durch Isolierung, speziell durch Schaum auftritt (Bild 19).
Um Revisionsarbeiten durchführen zu können, muss bei der F27 Schiene die Ein-
legeschiene entfernt werden. (Bild 20 + 21) Bei Verwendung von Distanzführungs-
schienen für Revisionsarbeiten die Schiene von den Distanzfüßen lösen und entfernen.
(Bild 22) Bei Seilführungen die Seile unten lösen und ausfädeln. Nach der Revision
darauf achten, dass die Seile wieder so gespannt werden, dass die Funktion der
Seilspannfeder im Federtopfspanner gegeben ist.
Bild 20
Alle Folien und Klebeetiketten und deren Rückstände spätestens 6 Monate nach dem
Element einbau entfernen.
RAFF C 11 von 16
Bild 21
Druckfehler und technische Änderungen vorbehalten.
Bild 19
Bild 22
