MONTAGEANLEITUNG RAFF C
Kit, Führungen und Blenden
3. Anlieferung
Welche losen Teile
gehören zusammen ?
4. Prüfungen vor der
Montage
Maße prüfen !
Antriebsseite prüfen !
5. Blendenmontage
Fbr 2016 © by Schlotterer, Adnet - 81 00012 2016 D
3.1 Blenden, Raffstorekits, Führungsschienen und Zubehör (Blendenträger) sind jeweils
separat verpackt. Es können auch mehrere Positionen in einer Packung gemeinsam
verpackt angeliefert werden.
3.2 Auftragsnummer + Kommission + POS. Nr. + Paketanzahl sowie die wichtigsten
Größen sind an den Aufklebern der Verpackungen ersichtlich.
4.1 Unbedingt die Maße prüfen!
Breiten und Höhen mit Aussparung bzw. mit vorhandenem Schacht vergleichen.
4.2 Antriebsseite prüfen!
4.2.1
Bei Motorantrieb kann das Kabel entlang der Oberschiene auf die andere Seite
gelegt und / oder verlängert werden. Auf saubere und dauerhafte Fixierung des
Kabels auf der Oberschiene achten. Das Kabel darf an keinem drehenden Teil
scheuern. Das Kabel nur vom konzessionierten Fachmann verlängern lassen
(keine Lusterklemmen im Außenbereich verwenden). Eventuell muss die Ka-
beldurchführung durch eine Blende neu gebohrt werden. Diese Bohrung muss
gratfrei ausgeführt sein.
4.2.2
Bei Getriebeantrieb kann ebenfalls das vorhandene Getriebe spiegelverkehrt
auf der anderen Seite eingesetzt werden. Eventuell muss die Getriebestangen-
durchführung durch eine Blende neu gebohrt werden.
5.1 Montage der Blendenträger
5.1.1 Je nach Art der bestellten Blendenträger werden diese auf den Sturz oder den
Fensterstock montiert.
5.1.2 Die Tiefe der Blendenträger ist laut den Bestellangaben voreingestellt.
5.1.3 Achten Sie bei der Fixierung auf geeignete Befestigungsmittel.
5.1.4 Die Anzahl der Blendenträger soll gleich sein wie die Anzahl der Bandspulen bzw.
Texbandstanzungen. Falls der Raffstorekit noch nicht vorhanden ist, finden Sie
eine Tabelle über die Anzahl der Texbandstanzungen im Anschluss.
5.1.5 Befestigen Sie die Blendenträger nicht im Bereich der Bandspulen. Der Abstand zu
den Bandspulen sollte ca. 80 mm betragen (siehe Bild 3).
5.1.6 Verwenden Sie zur Befestigung der Blendenträger auf der Sturzseite möglichst
Schrauben mit einem flachen Kopf (siehe Bild 5).
RAFF C 3 von 16
Druckfehler und technische Änderungen vorbehalten.

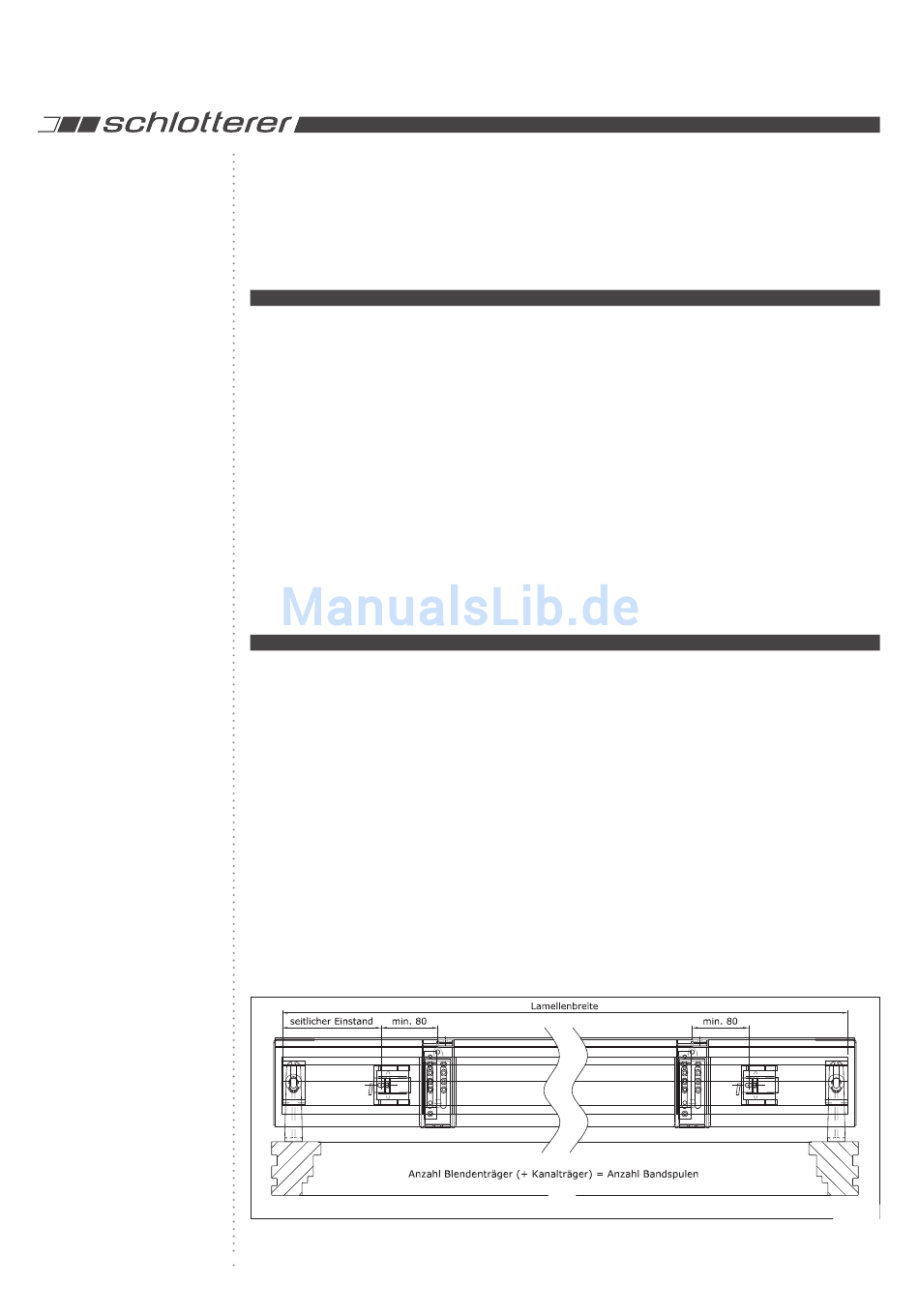

Bild 3
