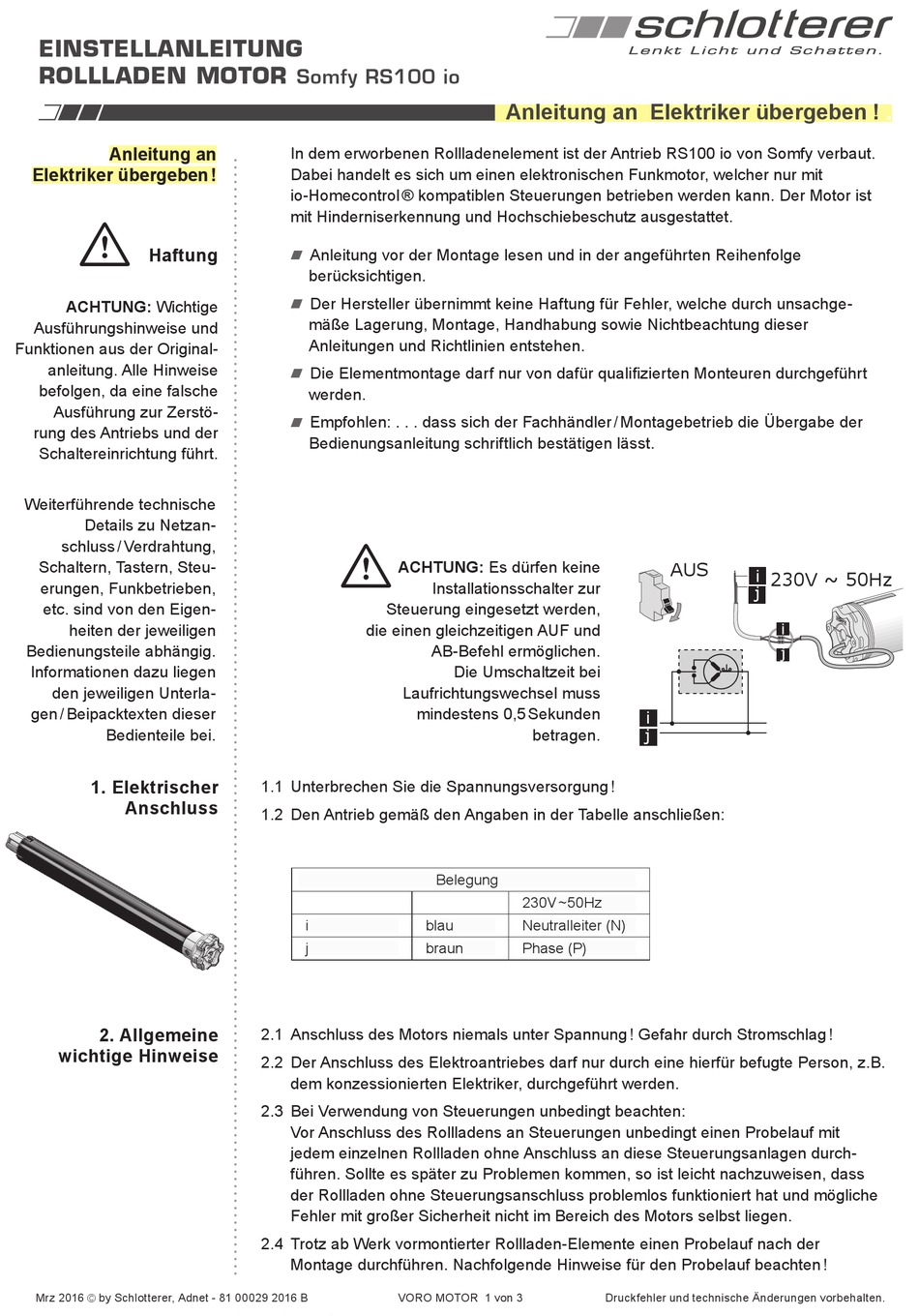

Schlotterer RS100 Anleitung

EINSTELLANLEITUNG
ROLLLADEN MOTOR
Anleitung an
Elektriker übergeben !
Haftung
ACHTUNG: Wichtige
Ausführungshinweise und
Funktionen aus der Original-
anleitung. Alle Hinweise
befolgen, da eine falsche
Ausführung zur Zerstö-
rung des Antriebs und der
Schaltereinrichtung führt.
Weiterführende technische
Details zu Netzan-
schluss / Verdrahtung,
Schaltern, Tastern, Steu-
erungen, Funkbetrieben,
etc. sind von den Eigen-
heiten der jeweiligen
Bedienungsteile abhängig.
Informationen dazu liegen
den jeweiligen Unterla-
gen / Beipacktexten dieser
Bedienteile bei.
1. Elektrischer
Anschluss
2. Allgemeine
wichtige Hinweise
Mrz 2016 © by Schlotterer, Adnet - 81 00029 2016 B
Somfy RS100 io

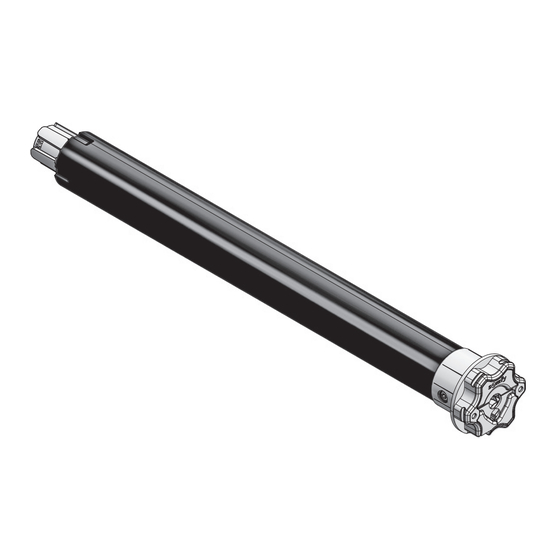

In dem erworbenen Rollladenelement ist der Antrieb RS100 io von Somfy verbaut.
Dabei handelt es sich um einen elektronischen Funkmotor, welcher nur mit
io- Homecontrol ® kompatiblen Steuerungen betrieben werden kann. Der Motor ist
mit Hinderniserkennung und Hochschiebeschutz ausgestattet.
Anleitung vor der Montage lesen und in der angeführten Reihenfolge
A
berück sichtigen.
Der Hersteller übernimmt keine Haftung für Fehler, welche durch unsachge-
A
mäße Lagerung, Montage, Handhabung sowie Nichtbeachtung dieser
Anleitungen und Richtlinien entstehen.
Die Elementmontage darf nur von dafür qualifizierten Monteuren durchgeführt
A
werden.
Empfohlen: . . . dass sich der Fachhändler / Montagebetrieb die Übergabe der
A
Bedienungsanleitung schriftlich bestätigen lässt.
ACHTUNG: Es dürfen keine
Installations schalter zur
Steuerung eingesetzt werden,
die einen gleichzeitigen AUF und
AB-Befehl ermöglichen.
Laufrichtungswechsel muss
mindestens 0,5 Sekunden
1.1 Unterbrechen Sie die Spannungsversorgung !
1.2 Den Antrieb gemäß den Angaben in der Tabelle anschließen:
i blau
j braun
2.1 Anschluss des Motors niemals unter Spannung ! Gefahr durch Stromschlag !
2.2 Der Anschluss des Elektroantriebes darf nur durch eine hierfür befugte Person, z.B.
dem konzessionierten Elektriker, durchgeführt werden.
2.3 Bei Verwendung von Steuerungen unbedingt beachten:
Vor Anschluss des Rollladens an Steuerungen unbedingt einen Probelauf mit
jedem einzelnen Rollladen ohne Anschluss an diese Steuerungsanlagen durch-
führen. Sollte es später zu Problemen kommen, so ist leicht nachzuweisen, dass
der Rollladen ohne Steuerungsanschluss problemlos funktioniert hat und mögliche
Fehler mit großer Sicherheit nicht im Bereich des Motors selbst liegen.
2.4 Trotz ab Werk vormontierter Rollladen-Elemente einen Probelauf nach der
Montage durchführen. Nachfolgende Hinweise für den Probelauf beachten !
VORO MOTOR 1 von 3
Anleitung an Elektriker übergeben !
Die Umschaltzeit bei
betragen.
Belegung
230V ~50Hz
Neutralleiter (N)
Phase (P)
Druckfehler und technische Änderungen vorbehalten.
AUS
i
230V ~ 50Hz
j
i
j
i
j
.
