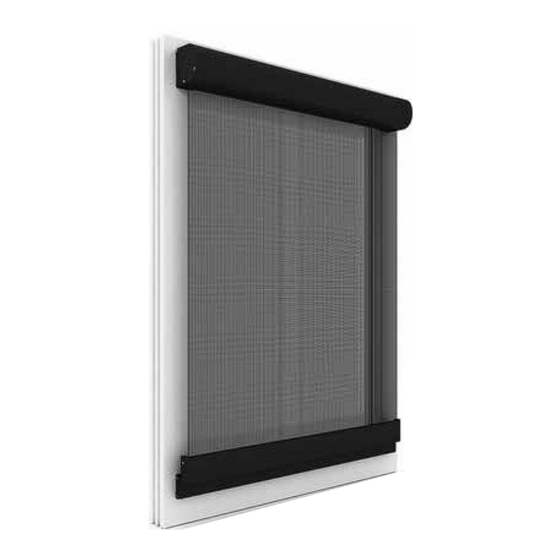

Schlotterer BLINOS ROLLO Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für BLINOS ROLLO:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

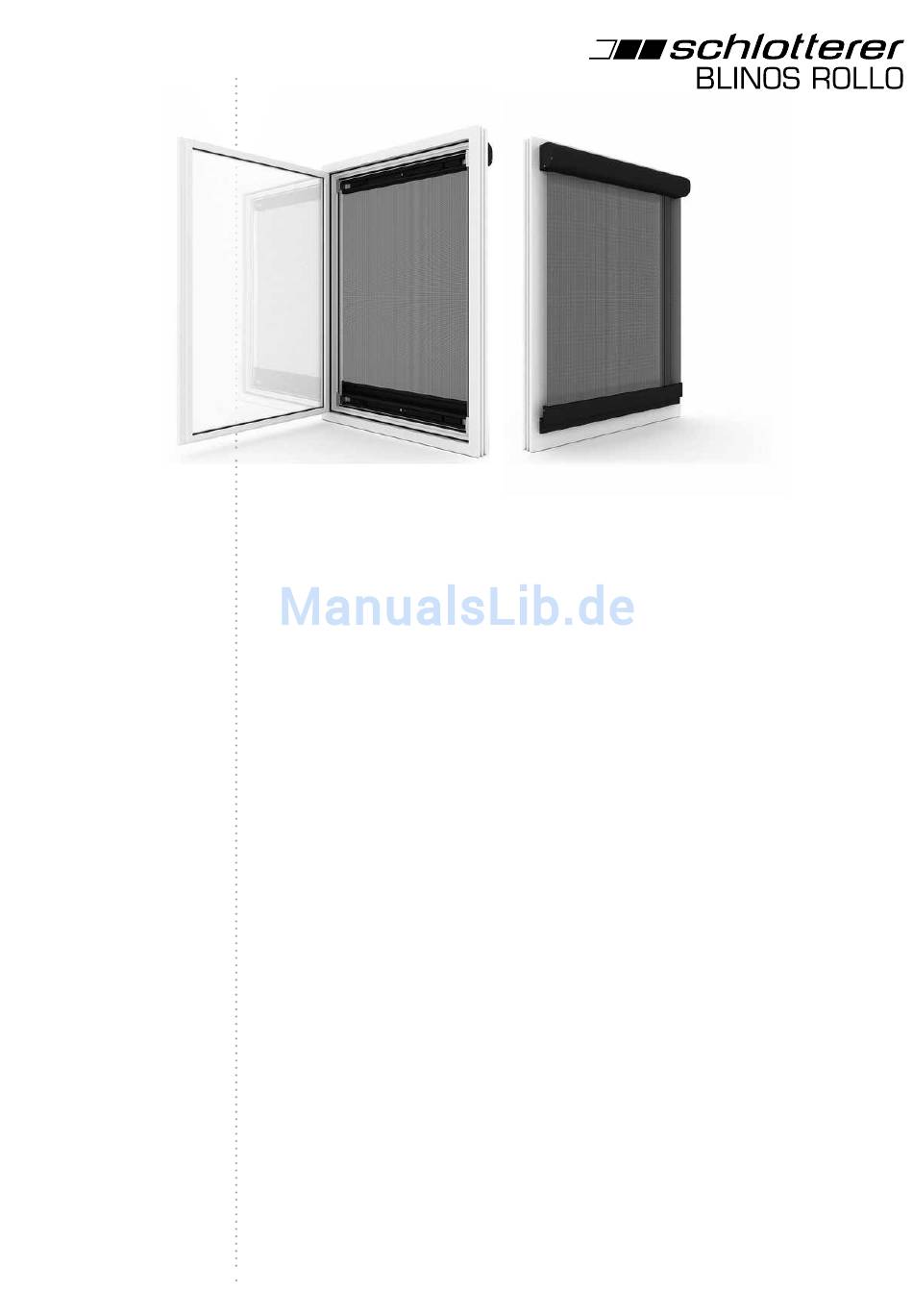

MONTAGE-, BEDIENUNGS- &
1.
INHALT
2.
3.
4.
5.
6.
©
by Schlotterer, Adnet
Version DEZ 2016 AT / DE
Impressum
ART.NR.81 00002 2016 A
2
2
2
2
2
2
3
4
4
4
5
5
9
9
10
10
10
11
11
11
11
12
11
1
SEITE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Schlotterer BLINOS ROLLO

Inhaltszusammenfassung für Schlotterer BLINOS ROLLO

  • Seite 1: Inhaltsverzeichnis

    Bedienung & Wartung 4.1. Bedienung 4.2. Reinigung & Aufbewahrung 4.3. Demontage & Entsorgung Leistungsbeschreibung 5.1. Allgemeine Hinweise 5.2. Technische Daten 5.3. CE-Kennzeichnung 5.4. Leistungserklärung Impressum © by Schlotterer, Adnet Version DEZ 2016 AT / DE ART.NR.81 00002 2016 A SEITE...

  • Seite 2: Wartungs-Anleitung

    SICHERHEIT 2 MONTAGE-, BEDIENUNGS- & WARTUNGS-ANLEITUNG BLINOS ROLLO Hinweise zur Anleitung Allgemein ► Vor Klemm-Montage und Betrieb Anleitung sorgfältig durchlesen. Schlotterer Sonnenschutz Systeme GmbH AufNr. / Pos Seefeldmühle 67b, 5421 Adnet XXXXXXXXX / XX ► Die Typenbezeichnung des Rollos entnehmen Sie dem LENr.: 231503/1 █ ▀ █ ▀ █ ▀ ▀▄█▄...

  • Seite 3: Bestimmungsgemäße Verwendung

    SICHERHEIT 2 MONTAGE-, BEDIENUNGS- & WARTUNGS-ANLEITUNG BLINOS ROLLO ACHTUNG! Das Rollo bzw. Rollo-Teile können bei unvorsichtiger Montage aus dem Fenster fallen. GEFAHR DURCH HERABSTÜRZENDE TEILE ! ► Das Eigengewicht kann bis 5 kg betragen! Montieren Sie das Rollo bei Bedarf zu zweit. ► Überprüfen Sie unmittelbar nach der Montage den festen Halt des ROLLOS. DAS ROLLO DARF NICHT VERRUTSCHEN ! Das Rollo ist für eine Windgeschwindigkeit von 60 km/h ausgelegt.

  • Seite 4: Montage

    MONTAGE 3 MONTAGE-, BEDIENUNGS- & WARTUNGS-ANLEITUNG BLINOS ROLLO Montage Lieferumfang Inhalt: Rollo-Kasten Das BLINOS ROLLO ist bereits vormontiert. Die Klemm-Winkel und Verschluss-Stab die Bedienhilfe-Schnur sind lose beigepackt. Klemm-Winkel ► Den Inhalt auf einwandfreien Zustand und Vollständigkeit prüfen. Bedienhilfe-Schnur Montage-Anleitung 1x Anleitung 1x Rollo-Kasten Griff-Leiste 1x Verschluss-Leiste 1x Bedienhilfe-Schnur 4x Klemm-Winkel Maß-Kontrolle BEI FENSTERN MIT UNTERSCHIEDLICHEN ABMESSUNGEN DIE ROLLO-ZUORDNUNG BEACHTEN ! ► Bitte überprüfen Sie ob der Stocküberschlag A1 / A2 mit Ihrem Bestellmaß übereinstimmt (siehe Verpackungs-Etikett).

  • Seite 5: Klemmflächen Reinigen

    Klemm-Winkel 2x Klemm-Winkel, links und rechts Verschluss-Leiste in die Verschluss- Leiste einklipsen. Die richtige Position ist durch einen Pfeil gekennzeichnet. WINKEL RASTET MIT EINEM »KLICKEN« EIN ! © by Schlotterer, Adnet Version DEZ 2016 AT / DE ART.NR.81 00002 2016 A SEITE...
  • Seite 6 MONTAGE 3 MONTAGE-, BEDIENUNGS- & WARTUNGS-ANLEITUNG BLINOS ROLLO Klemm-Montage 3.4.4 ► Verschluss-Leiste am Fensterrahmen unten einhängen. Auf richtige Orientierung achten (siehe Abb. 3) außen Profilnase Kniehebel Verschluss-Leiste Klemm-Winkel Einhängen: Schieben Sie die Verschluss-Leiste so weit wie möglich in Richtung, der dem Kniehebel abgewandten Seite. Klemm-Winkel muss über der Fensterdichtung liegen! 3.4.5 ►...
  • Seite 7 MONTAGE 3 MONTAGE-, BEDIENUNGS- & WARTUNGS-ANLEITUNG BLINOS ROLLO 3.4. Klemm-Montage 3.4.7 ► Am Rollo-Kasten die Exzenter Kniehebel beiden Exzenter plus Exzenter Kniehebel öffnen. Rollo-Kasten 3.4.8 ► Klemm-Winkel 2x Klemm-Winkel, links und rechts Rollo-Kasten in den Rollo-Kasten einklipsen. Die richtige Position ist durch einen Pfeil gekennzeichnet. WINKEL RASTET MIT EINEM »KLICKEN« EIN! 3.4.9 ►...
  • Seite 8 MONTAGE 3 MONTAGE-, BEDIENUNGS- & WARTUNGS-ANLEITUNG BLINOS ROLLO Klemm-Montage 3.4.10 ► Rollo-Kasten parallel zum Fenster - rahmen ganz nach oben schieben. Durch Umlegen des Knie hebels fixieren. Kniehebel 3.4.11 ► Die beiden Exzenter schließen. Überprüfen Sie den festen Halt des Rollo-Kastens. DER ROLLO-KASTEN DARF NICHT Exzenter VERRUTSCHEN ! Bei Beschädigung oder...

  • Seite 9: Funktionsprüfung

    MONTAGE 3 BEDIENUNG & WARTUNG 4 MONTAGE-, BEDIENUNGS- & WARTUNGS-ANLEITUNG BLINOS ROLLO Funktionsprüfung Vorsicht beim ersten Schließen! Bei zu großer Zugkraft kann das BLINOS Rollo beschädigt werden. Das Rollo muss ohne große Kraftanstrengung bedienbar sein. ► Das Gewebe muss im geschlossenen Zustand gespannt sein. ► Hindernisse entfernen. Das Gewebe muss frei laufen. ► Überprüfen Sie den festen Halt des Rollos. Das Rollo darf nicht verrutschen ! ► BEI BESCHÄDIGUNG ODER FUNKTIONSSTÖRUNG FACHHÄNDLER ODER SERVICEDIENST UNTER PKT.6 IMPRESSUM KONTAKTIEREN. ROLLO SOLANGE DEMONTIERT AUFBEWAHREN ! Bedienung & Wartung Bedienung ► SCHLIESSEN: Gewebe mit der Griff-Leiste oder der Bedienhilfe...

  • Seite 10: Bedienung

    BEDIENUNG & WARTUNG 4 MONTAGE-, BEDIENUNGS- & WARTUNGS-ANLEITUNG BLINOS ROLLO Bedienung Durch Temperatur, Witterungsverhältnisse, etc. ist die Aufroll- Geschwindigkeit nicht immer konstant. Dies kann dazu führen, dass das Rollo bei kalten Temperaturen nicht komplett nach oben fährt. ACHTUNG! KEINE NUTZUNG BEI FROST ! Befindet sich die Griff-Leiste im oberen Anschlag (Rollo ist offen), kann es vorkommen, dass dieser nicht exakt parallel zum Rollo-Kasten verläuft. Dies hat keinen Einfluss auf die Funktion. Das entspricht dem Stand der Technik und wird nicht als Reklamation gewertet. Beim Lüften das BLINOS ROLLO öffnen. Dadurch ergibt sich eine bessere Durchlüftung. Eine Beschädigung des Gewebes durch eine eventuelle Sogwirkung wird so vermieden. Hindernisse wie Blumentöpfe, Außenthermometer, etc. können die Funktionsfähigkeit beeinträchtigen. Reinigung & Aufbewahrung ACHTUNG! Bei der Reinigung besteht ABSTURZ-GEFAHR ! ► Das BLINOS ROLLO je nach Verschmutzungsgrad reinigen...

  • Seite 11: Leistungsbeschreibung

    Einsatzgebiet Österreich / Deutschland. Technische Daten Ausgelegte Nutzung bis Wind-Geschwindigkeit 60 km/h. Das Gewebe besteht aus kunststoffummanteltem Fiberglas. Rollo-Kasten, Griff- und Verschluss-Leiste bestehen aus Aluminium. Schlotterer Sonnenschutz Systeme GmbH AufNr. / Pos Seefeldmühle 67b, 5421 Adnet XXXXXXXXX / XX LENr.: 231503/1 █ ▀ █ ▀ █ ▀ ▀▄█▄...

  • Seite 12: Leistungserklärung

      1. Kenncode des Produkttyps: Blinos Rollo 2. Verwendungszweck: Anwendung im Außenbereich von Gebäuden und anderen Bauwerken 3. Hersteller: Schlotterer Sonnenschutz Systeme GmbH Seefeldmühle 67b A-5421 Adnet 4. System zur Bewertung der Leistungsbeständigkeit: System 4 5. Harmonisierte Norm: DIN EN 13561:2009 6.
