Die Außenflügel
Zuerst wie bei den Innentragflächen beschrieben, in die Wurzelrippen der
Ansteckflügel die Verdrehsicherungen einkleben, diese sollten ca. 10 mm aus den
Wurzelrippen herausstehen.
Tipp: Legen Sie zwischen die Flächenteile eine Lage Haushaltsfolie und fetten Sie
die Stifte (nicht auf der Klebeseite) leicht ein. So verhindern Sie ein
Zusammenkleben der Flächenteile bzw. der Stifte mit den Hülsen bei austretendem
Harz.

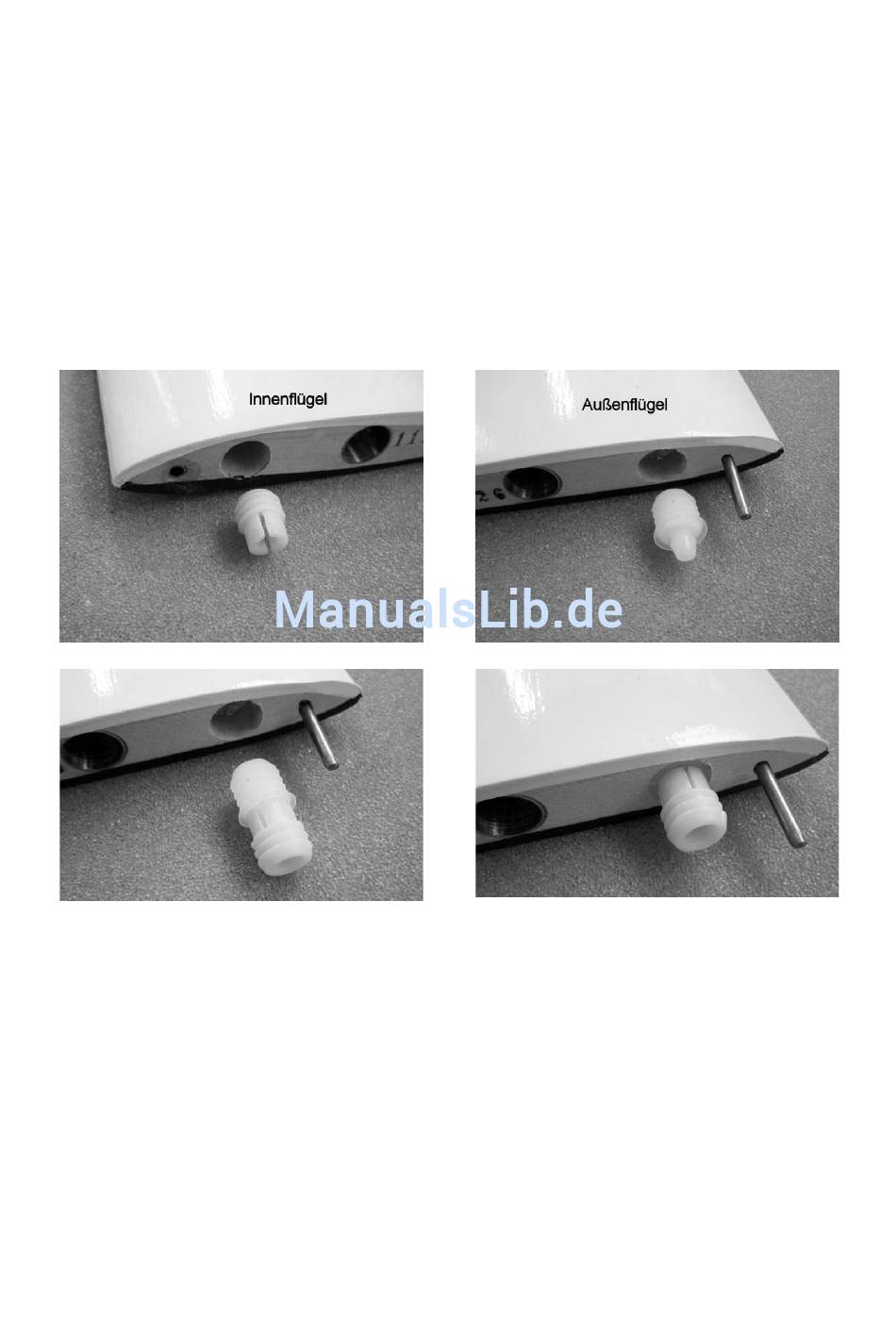

Zum Sichern der Außenflügel am Innenflügel werden Kunststoffsicherungen in die
entsprechenden Bohrungen eingeklebt.
Nach dem Aushärten des Klebstoffes werden nun die Multilock-Knöpfe in die
Flächenaußenteile geklebt. Kleben Sie dazu über den Bereich um die beiden Ösen
im Tragflächenmittelteil Tesafilm und schneiden den Film über den Ösen kreuzweise
ein. Nun stecken Sie beide Knöpfe in die Ösen. Die Tragflächenaußenteile im
Bereich der Löcher für die Knöpfe werden ebenfalls mit Tesafilm geschützt und
ebenso geöffnet. Die Löcher in den Außenflügeln werden mit etwas eingedicktem
Harz gefüllt und das Kunststoffteil so weit eingeschoben, dass der Rand bündig mit
der Wurzelrippe abschließt. Nach dem Aushärten des Klebstoffes das Gegenstück
aufstecken, in die Bohrung im Innenflügel Klebstoff geben und die beiden
Tragflügelteile mittels CFK-Verbinder und den Torsionsstiften bündig zusammen-
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler Ident.-Nr. 0062898
09/2012
15
