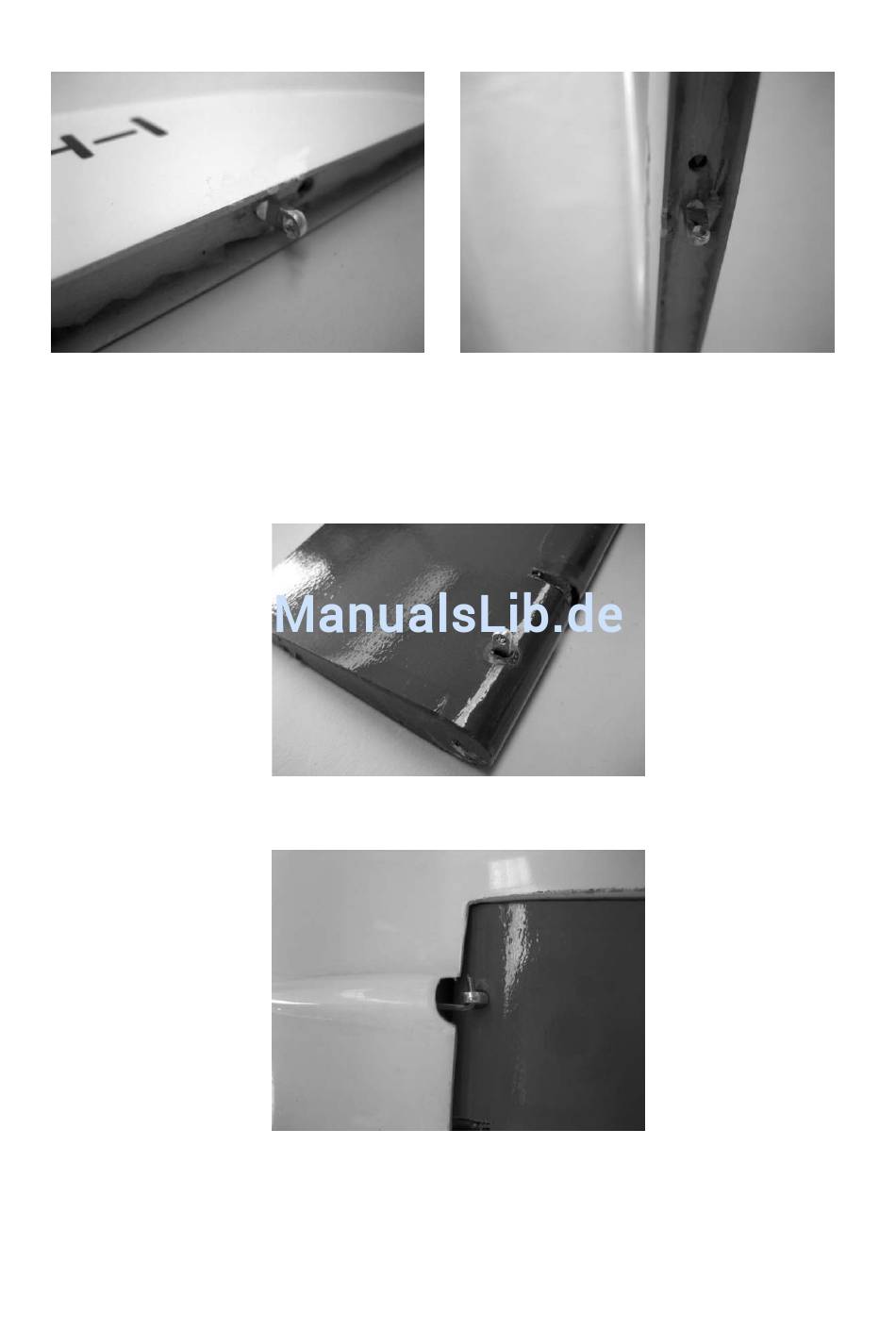

Jetzt kontrollieren, dass das Seitenruder den angegeben Ausschlag nach rechts und
links ausführen kann, indem das Seitenruder mittels Lagerdraht montiert wird.
Das Seitenruder wieder abziehen und die beiden Lager mittels Klebstoff sichern.
Nach dem Aushärten des Klebstoffes die Position des Ruderhorns anzeichnen. Mit
Ø 4 mm ein Loch in das Seitenruder bohren und Ruderhorn mit Einhängebohrung
Ø 1,6 mm einkleben.
Das Seitenrudergestänge wird mittels abgewinkeltem Gestänge im Ruderhorn
eingehängt.
Das Anlenkgestänge im Servohebel einhängen, ebenso mit der Z-Abkröpfung im
Ruderhorn. Bei Servo in Mittelstellung montiertem Seitenruder und eingestecktem
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler Ident.-Nr. 0062898
09/2012
12
