Der Rumpf

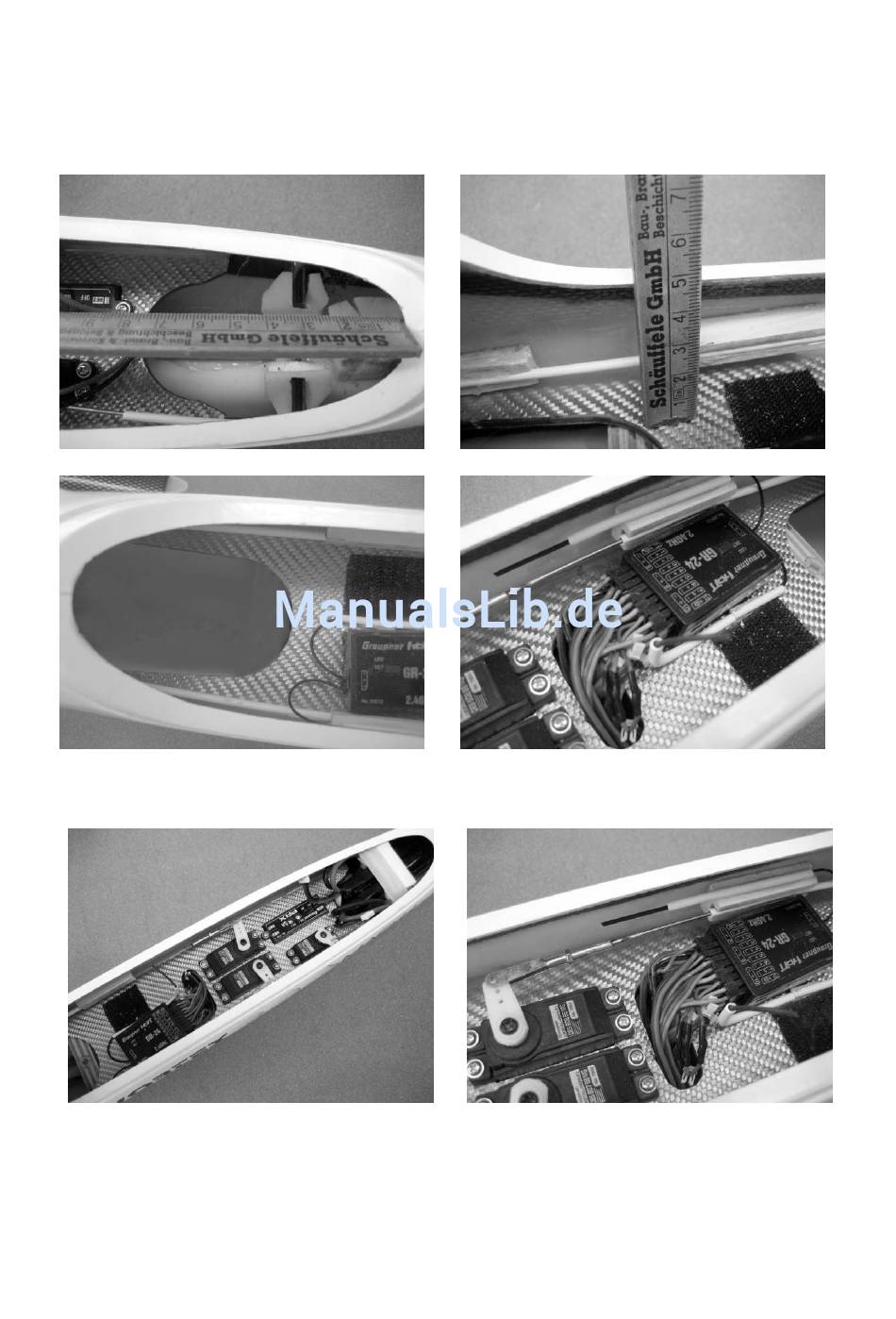

Wie auf den folgenden Fotos zu sehen, das RC-Brettchen etc. in den Rumpf kleben.
Maßangaben auf den Fotos beachten.
Nach dem Aushärten des Klebstoffes die RC-Komponenten montieren.
Das Brettchen zum Befestigen des EIN/AUS Schalters, Empfängers und
Empfängerakkus wird mittels der zwei Nutleisten im Rumpf befestigt. Die Nutleisten
werden rechts und links im Bereich der Anschlussrippen an die Rumpfseitenwände
geklebt, so dass das Brettchen von vorne eingeschoben werden kann. Gesichert wird
das Brettchen durch Eindrehen von zwei Zylinderkopfblechschrauben.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler Ident.-Nr. 0062898
09/2012
