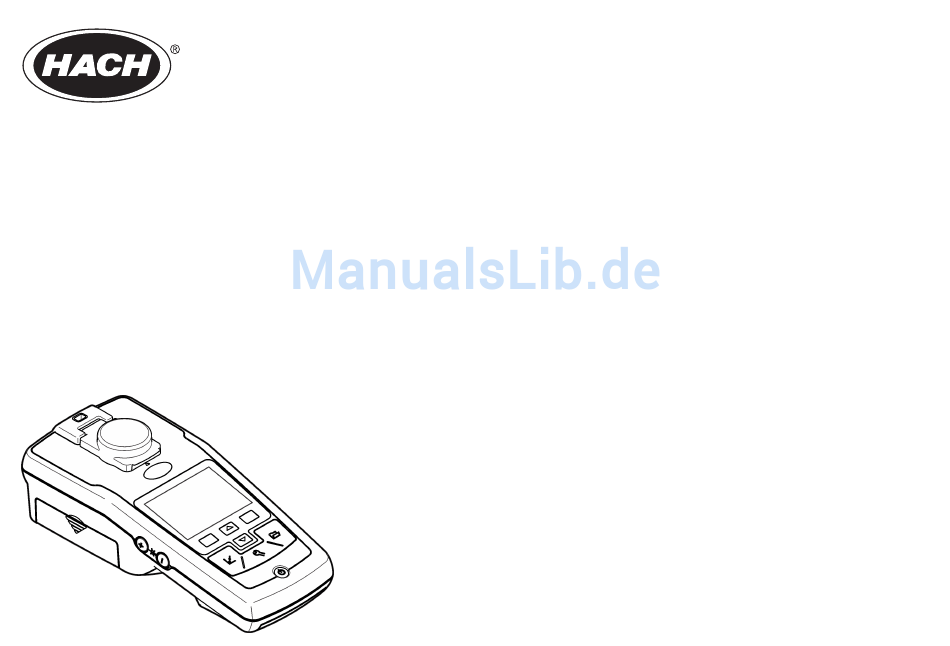

DOC022.98.80041
2100Q and 2100Qis
12/2017, Edition 4
Basic User Manual
Basis-Bedienungsanleitung
Manuel d'utilisation de base
Manual básico del usuario
Manuale di base per l'utente
Manual de operações básicas
Základní návod k použití
Grundlæggende brugerhåndbog
Basisgebruikershandleiding
Podstawowa instrukcja obsługi
Grundläggande bruksanvisning
Peruskäyttöohje
Основно ръководство за потребителя
Alapvető felhasználói útmutató
Manualul de bază al utilizatorului
Начальное руководство пользователя
Temel Kullanım Kılavuzu
Osnovni uporabniški priročnik
Základný návod na použitie
Osnovni korisnički priručnik
Βασικό εγχειρίδιο χειριστή
Inhaltsverzeichnis
Verwandte Anleitungen für Hach 2100Q
Inhaltszusammenfassung für Hach 2100Q
- Seite 1 DOC022.98.80041 2100Q and 2100Qis 12/2017, Edition 4 Basic User Manual Basis-Bedienungsanleitung Manuel d'utilisation de base Manual básico del usuario Manuale di base per l'utente Manual de operações básicas Základní návod k použití Grundlæggende brugerhåndbog Basisgebruikershandleiding Podstawowa instrukcja obsługi Grundläggande bruksanvisning Peruskäyttöohje...
-
Seite 16: Technische Daten
Betriebsbedingun Temperatur: 0 bis 50 °C (32 bis 122 °F) Transmissionssignal. Relative Feuchte: 0– 90% bei 30 °C, 0– 80% bei 40 °C, 0– Normen 2100Q: Erfüllt die EPA-Methode 180.1 70% bei 50 °C, nicht-kondensierend Lichtquelle 2100Q: Wolfram-Glühfadenlampe Lagerbedingunge – 40 bis 60 °C (– 40 bis 140 °F), nur Gerät... -
Seite 17: Sicherheitshinweise
beschriebenen Produkten vor. Überarbeitete Ausgaben der Warnhinweise Bedienungsanleitung sind auf der Hersteller-Webseite erhältlich. Lesen Sie alle am Gerät angebrachten Aufkleber und Hinweise. Nichtbeachtung kann Verletzungen oder Beschädigungen des Geräts Sicherheitshinweise zur Folge haben. Im Handbuch werden auf die am Gerät angebrachten H I N W E I S Symbole in Form von Warnhinweisen verwiesen. -
Seite 18: Produktübersicht

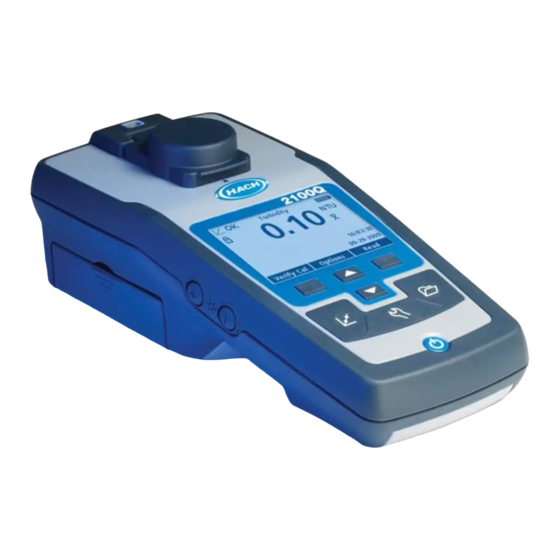

5. Versuchen Sie auch, die beschriebenen Maßnahmen miteinander zu kombinieren. Produktübersicht Die tragbaren Trübungsmessgeräte 2100Q und 2100Qis messen die Trübung in einem Bereich von 0 bis 1000 NTU (FNU). Das portable Messgerät ist primär für den Einsatz im Feld ausgelegt und werden mit vier Batterien der Größe AA versorgt. -
Seite 19: Einlegen Der Batterien
Installation Abbildung 2 2100Q und 2100Qis-Komponenten V O R S I C H T Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem Kapitel des Dokuments beschriebenen Aufgaben durchführen. Einlegen der Batterien W A R N U N G Explosionsgefahr. Leere Batterien können eine Ansammlung von Wasserstoffgas im Gerät verursachen. - Seite 20 Benutzeroberfläche und Navigation Das Messgerät kann mit Alkalibatterien der Größe AA/LR6 oder aufladbaren Nickelmetallhydrid-Akkus betrieben werden. Um die Batterielebensdauer zu schonen, schaltet sich das Messgerät nach Benutzeroberfläche 10 Minuten ohne Aktivität ab. Die Hintergrundbeleuchtung erlischt nach 30 Sekunden. Diese Zeit kann im Energieeinstellungen-Menü geändert Abbildung 4 Beschreibung des Tastenfelds werden.
-
Seite 21: Anzeigenbeschreibung
Anzeigenbeschreibung Abbildung 5 Einzelne Bildschirmanzeige Die Messanzeige zeigt Trübung, Einheit, Kalibrierungsstatus, Datum und Zeit, Anwender-ID (wenn eingerichtet) und Proben-ID (wenn eingerichtet) an. Siehe Abbildung 1 Anwenderkennung 9 NTU (Nephelometrische Trübungseinheit) oder FNU (Formazin-Trübungseinheit) 2 Probenkennung 10 Messmodus: Rapidly Settling Turbidity (Zielscheiben) 3 Stabilitätsanzeige, Symbol für 11 Messmodus: Mittelwert (X-quer- Anzeigensperre... -
Seite 22: Navigation
Navigation Ändern der Sprache Das Messgerät verfügt über ein Einstellungsmenü, ein Messoptionen- Es gibt drei Optionen zur Einstellung der Sprache: Menü, ein Kalibrieroptionen-Menü und ein Kalibrierungsprüfungs-Menü • Die Anzeigensprache wird beim ersten Einschalten des Messgerätes zur Einstellung der verschiedenen Optionen. Verwenden Sie die Tasten ausgewählt. -
Seite 23: Verwenden Einer Proben-Id
Nach der Einstellung von Datum und Zeit ist das Messgerät zur Optionen Beschreibung Messung bereit. Erstellen einer neuen Geben Sie einen Namen für die neue Anwender-ID Anwender-ID ein (maximal 10 Namen können eingegeben Standardbetrieb werden). Anwender-ID löschen Löschen einer vorhandenen Anwender-ID. Verwenden einer Proben-ID Die Proben-ID-Kennung wird verwendet, um Messungen einem Fortgeschrittener Betrieb... -
Seite 24: Wartung
Optionen Beschreibung Mittelwert Der Mittelwert-Modus kompensiert Messwertschwankungen, die durch Partikel verursacht werden, die durch den Strahlengang driften. Wenn die Signalmittelung aktiviert ist, wird das Symbol „X-quer“ angezeigt. Im Mittelwert-Modus führt das Gerät 12 Messungen aus, die Mittelwerte werden ab der dritten Messung 4. -
Seite 25: Reinigen Des Messgeräts
Reinigen des Messgeräts Das Gerät ist wartungsfrei und benötigt im normalen Betrieb keine regelmäßige Reinigung. Das Gehäuse des Messgeräts kann bei Bedarf von außen gereinigt werden. Hinweis: Reinigen Sie das Messgerät nicht mit Lösemittel, anderenfalls wird das Material beschädigt. 1. Reinigen Sie das Messgerät mit einem staub- und fusselfreien oder einem leicht angefeuchteten Tuch. -
Seite 26: Auswechseln Der Batterien
Auswechseln der Batterien 1. Nehmen Sie die Batteriefachabdeckung ab. 2. Nehmen Sie die Batterien aus dem Messgerät. W A R N U N G 3. Legen Sie 4 Alkalibatterien oder 4 Nickelmetallhydrid-Akkus der Explosionsgefahr. Leere Batterien können eine Ansammlung von Größe AA/LR6 ein. - Seite 27 Deutsch 27...
- Seite 28 Fehlerbehebung Fehler/Warnung Beschreibung Lösung Die folgende Tabelle beschreibt allgemeine Problemmeldungen oder AD Wandler! Hardware-Fehler haben Wiederholen Sie die Messfehler verursacht. Messung. Symptome, mögliche Ursachen sowie Abhilfemaßnahmen. Detektorsignal zu Den 180°-Detektor • Prüfen Sie den Fehler/Warnung Beschreibung Lösung gering! erreicht nicht genug Strahlengang auf Licht.
- Seite 29 Beschreibung Lösung Fehler/Warnung Beschreibung Lösung Bitte prüfen Sie die Die Signale an den 90°- 2100Q: Die Lampe ist Fehler - Passwort Bitte Es wurde kein Passwort Erstellen Sie ein neues Lampe! und 180°-Detektoren sind defekt. Tauschen Sie die zuerst Passwort angelegt.
- Seite 30 Fehler/Warnung Beschreibung Lösung Fehler beim Löschen Fehler im Datenspeicher. Schalten Sie das des letzen Messwertes! Messgerät aus und ein. Wenn die Fehlermeldung Fehler beim Löschen weiterhin auftritt, der Messwerte! kontaktieren Sie den technischen Fehler beim Lesen der Kundendienst. Daten! Fehler beim Schreiben! Fehler bei Speichern des Messwertes! Fehler bei Speichern...
