Neigungsmessung
1.
Der Neigungssensor misst Neigungen bis zu ± 65°.
2.
Drücken Sie einmal die „Neigungswinkel‐/Abstecktaste"
dreieckige Neigungswinkelsymbol angezeigt.
3.
Der Wert des Neigungswinkels wird in Zeile 1 des Displays in Grad (°) angezeigt. Nehmen Sie
mit der „Messtaste" eine Messung vor. Der berechnete Neigungswinkel und die Entfernung
werden angezeigt.
Beachten Sie, dass während der Neigungsmessung das Messgerät Gesicht muss gerade
nach oben gerichtet sein oder in einer horizontalen Neigungsgrenze von ± 10 ° gehalten
werden.
4.

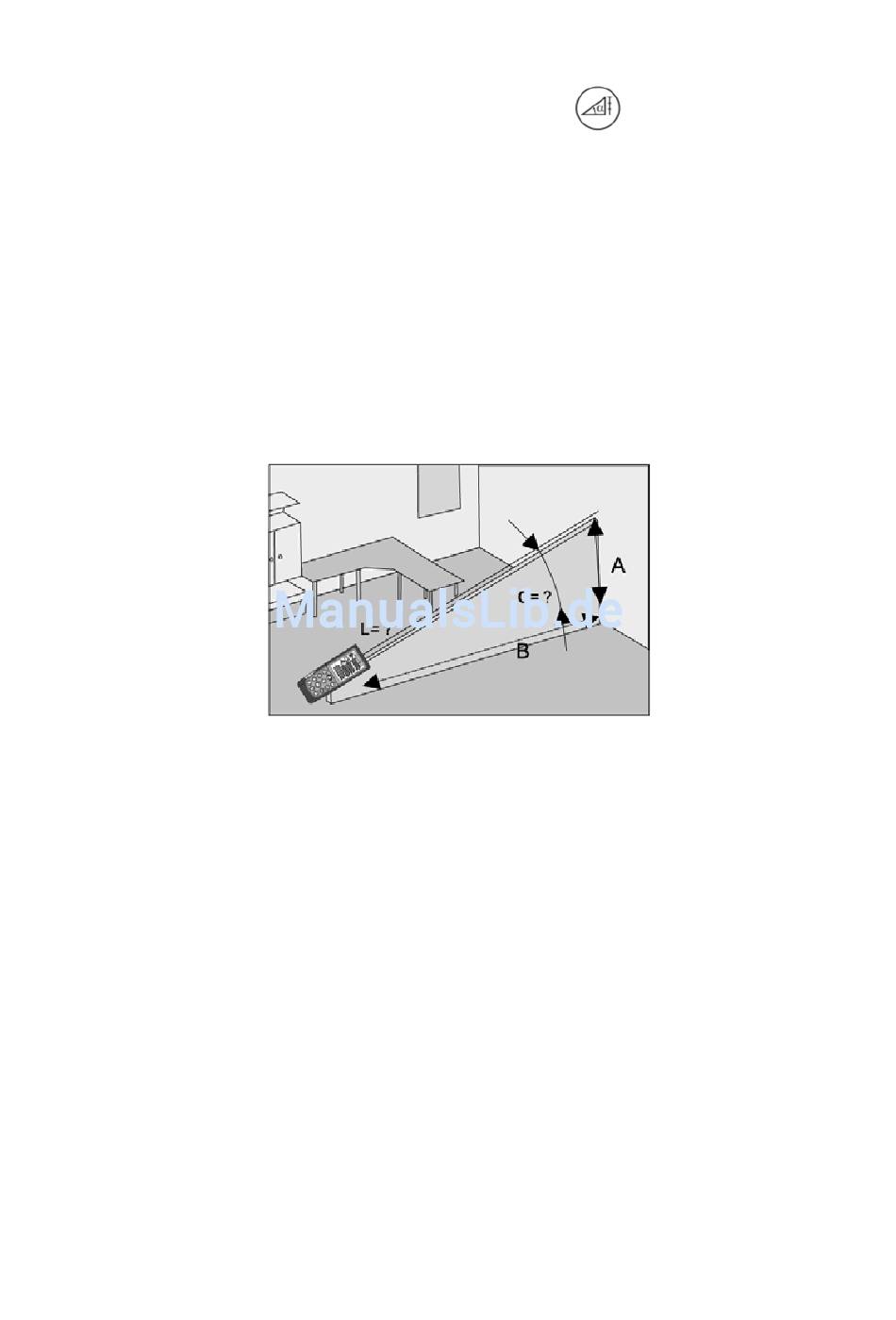

Die Entfernung „L" wird in der Display‐Summenzeile 4 angezeigt. Die Entfernungen der
Linien a und b wird mit α und L berechnet und diese werden in den Zeilen 2 und 3
angezeigt.
13
. Auf dem Display wird das
MG500-de-DE_v1.5 7/16
