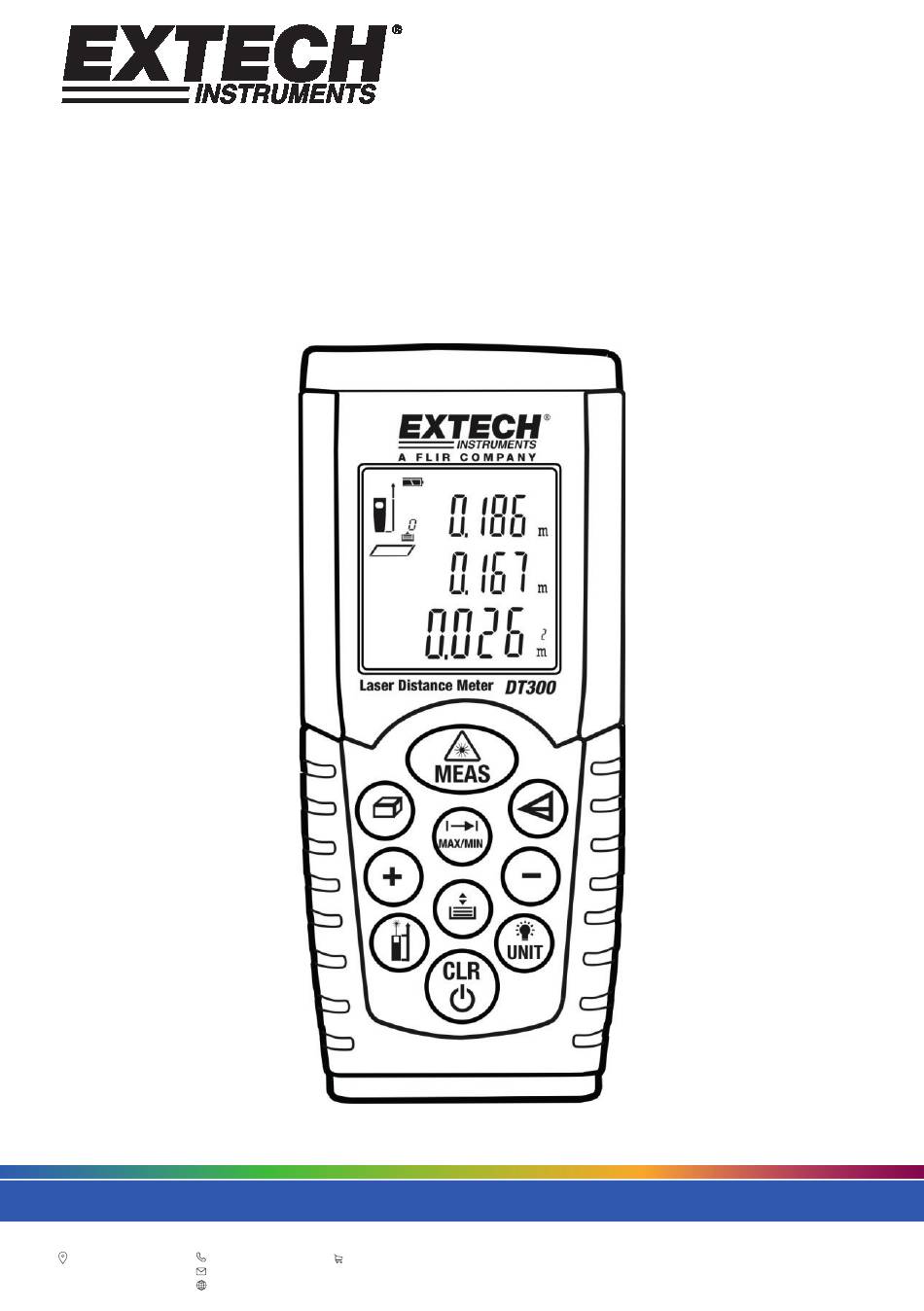

Benutzerhandbuch Laser-Entfernungsmessgerät Extech DT300 sensorbv.nl Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com Sensor BV James Wattlaan 15 +31 (0)416 - 36 94 73 warmtebeeldcamera.nl 5151 DP Drunen info@sensorbv.nl Nederland sensorbv.nl... -
Seite 32: Sicherheitshinweise

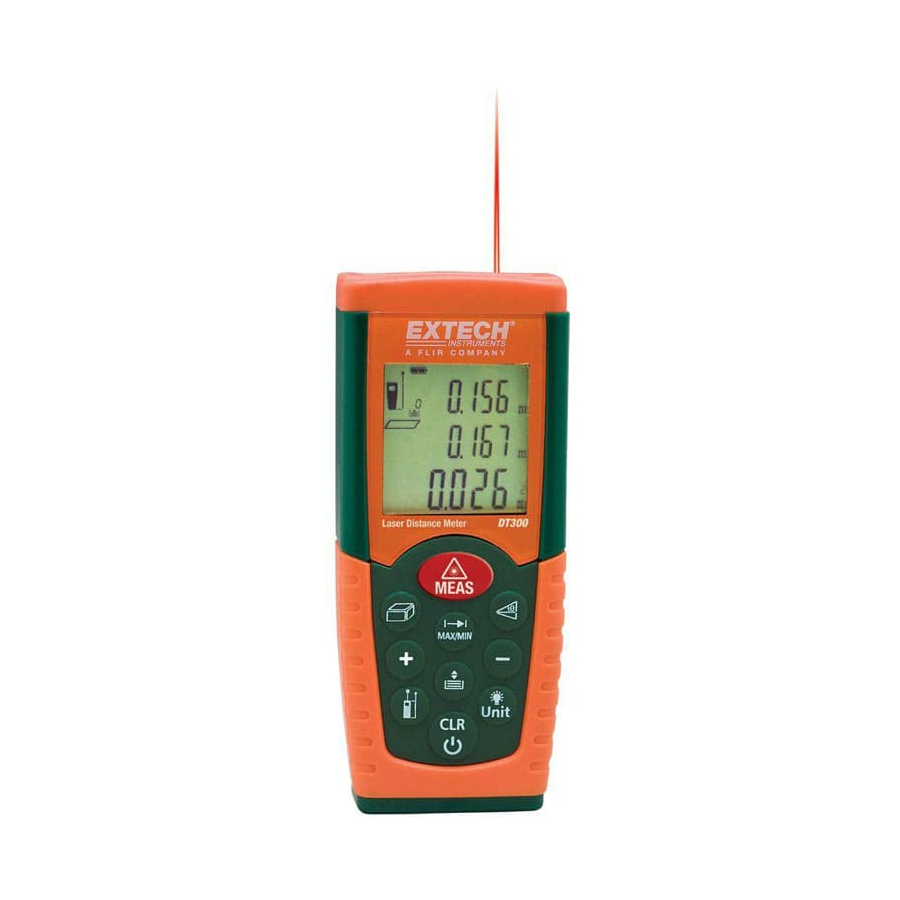

Herzlichen Glückwunsch zum Kauf des Extech DT300 Laserentfernungsmessgeräts. Dieses Messgerät misst Entfernungen von bis zu 60m (197 Fuß) und berechnet den Flächeninhalt sowie das Volumen. Darüber hinaus verfügt der DT300 über einen Laserpointer zum präzisen anvisieren. Dieses Gerät wird geliefert komplett getestet und kalibriert und mit ordnungsgemäßen Gebrauch, jahrelang zuverlässige Dienste zur Verfügung stellt. -
Seite 33: Beschreibung Des Messgerätes
Beschreibung des Messgerätes Frontpanel Laserpointer Laserstrahltest LCD-Anzeigefläche Tastenfeld (Beschreibung siehe unten) Batteriefach (auf der Rückseite des Gerätes) Display 1. Laserstatus-Symbol (erscheint, wenn Laser aktiviert ist) 2. Oberer Referenzwert 3. Unterer Referenzwert 4. Flächeninhalt-, Volumen- und Indirektmessungs-Symbol 5. Einzeldistanzmessung 6. Batteriesymbol 7. -
Seite 34: Bedienung
Bedienung Messbedingungen 1. Wählen Sie für das beste Ergebnis ein flaches, festes und glattes Ziel 2. Benutzen Sie ein Stück Karton oder ein ähnliches Material, wenn die Zielfläche vergrößert werden muss 3. Ersetzen Sie die Batterie, wenn das Batteriesymbol im Display erscheint 4. - Seite 35 Minimum- / Maximum-Endlosmessung Diese Funktion dient der Bestimmung des geringsten und größten Abstandes zu einem vorgegebenen Ziel. Drücken Sie die „Messtaste“, um das Messgerät einzuschalten. Drücken und halten Sie die „Minimum- / Maximumtaste“ für 3 Sekunden, um eine Endlosmessung durchzuführen. Das Messgerät gibt mit jeder neuen Messung einen Piepston von sich (ca.
- Seite 36 Hinweis: Die einzelnen Höhenmessungen werden NOT dargestellt. Indirektmessung (Durch zwei Bezugspunkte) Der DT300 kann Messungen in vertikaler Höhe von Punkt 1 zu Punkt 2 vornehmen, die der Benutzer von Punkt X aus misst. Dies wird durch die zwei Bezugspunkte erreicht.
- Seite 37 Indirektmessung (Durch drei Bezugspunkte) Der DT300 kann Höhenmessungen in zwei Abschnitten, durch drei Bezugspunkte vornehmen. Der Benutzer befindet sich an Punkt X und nimmt von dort, die erste Messung nach Punkt 1 vor. Die zweite Messung ist eine horizontale Linie von Punkt X zu Punkt 2. Die dritte Messung geht von Punkt X zu Punkt 3.
- Seite 38 Speichern und Aufrufen von Messwerten Der DT300 speichert bis zu zwanzig (20) Messwerte für weitere Aufrufe. Nehmen Sie wie zuvor beschrieben eine Messung vor. Drücken Sie bei angezeigtem Messwert die Taste Die Messwerte werden in Speicherplatz 1 abgelegt. Ein neuer Messwert wird, nachdem die „Speichertaste“ gedrückt wurde in Speicherplatz 1 abgelegt.
- Seite 39 Wartung ACHTUNG: Benutzen Sie das Messgerät nicht, wenn die Batteriefachabdeckung nicht eingebaut und gut befestigt ist. Dieses Messgerät wird viele Jahre verlässliche Arbeit leisten, wenn die folgenden Pflegeanweisungen befolgt werden: HALTEN SIE DAS MESSGERÄT TROCKEN UND STAUBFREI. BENUTZEN UND LAGERN SIE DAS MESSGERÄT BEI NORMALEN TEMPERATUREN. Temperaturextreme können die Lebensdauer elektronischer Komponenten verkürzen und Kunststoffteile verziehen oder schmelzen.
-
Seite 40: Technische Daten
Technische Daten Allgemeine Daten Laserdiode Klasse 2 roter Laser (Wellenlänge: 635 nm) Batterie Zwei (2) ‘AAA’ Alkali-Batterien Staub/Spritzwasserschutz IP54 Betriebsbedingungen 0 bis 40°C (32 bis 104°F) Lagerbedingungen -10 bis 60°C (14 bis 140°F) Abmessungen 110 x 46 x 28 mm (4.3 x 1.8 x 1.1”) Gewicht 98.8 g (3.5 oz.) Empfohlener Gebrauch...
