Extech Instruments ExStik DO600 Bedienungsanleitung
Für gelöstsauerstoff
Vorschau ausblenden
Andere Handbücher für ExStik DO600:
- Bedienungsanleitung (15 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Verwandte Anleitungen für Extech Instruments ExStik DO600
Inhaltszusammenfassung für Extech Instruments ExStik DO600

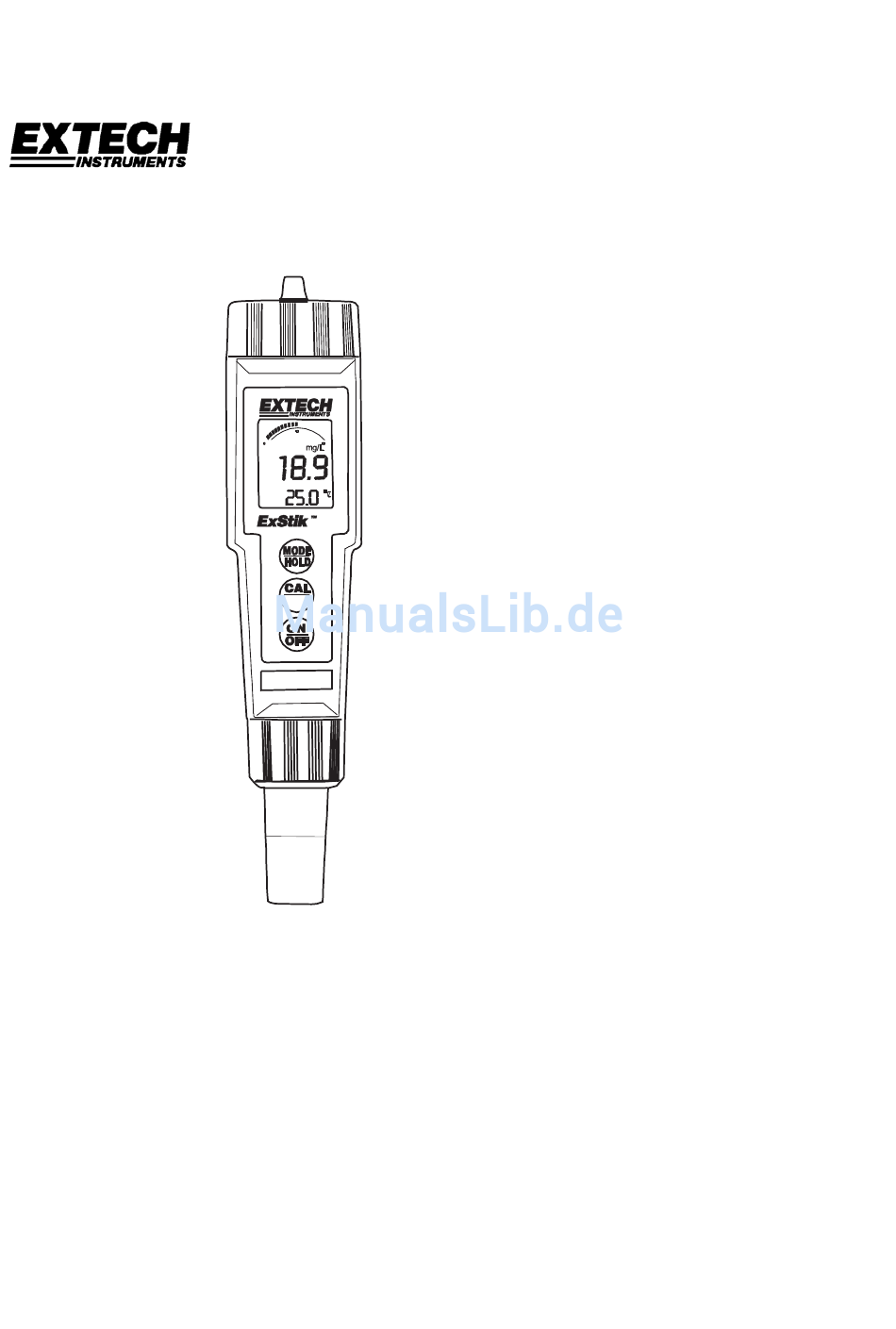

- Seite 1 Bedienungsanleitung ExStik ® DO600 Messgerät für Gelöstsauerstoff RECALL Dissolved Oxygen DO600...
-
Seite 2: Beschreibung Des Messgerätes
Einführung ® Wir gratulieren Ihnen zum Kauf des ExStik DO600, ein Messgerät für Gelöstsauerstoff und Temperatur, das gleicheitig den Gelöstsauerstoff und die Temperatur anzeigt. Messgrößen sind %Sättigung, mg/l oder ppm für gelösten Sauerstoff und °C oder °F für die Temperatur. Weitere Eigenschaften sind das Einfrieren der Daten, der 25-Punktespeicher, die automatische Abschaltfunktion,... -
Seite 3: Bedienung
Bedienung Stromversorgung des ExStik® ® Der ExStik benötigt vier (4) CR2032-Lithium-Ionbatterien. Die Taste ON/OFF zum Ein- oder Ausschalten des Messgerätes drücken. Bei schwachen Batterien erscheint ‘BAT’ auf dem LCD. Die automatische Ausschaltfunktion schaltet den ExStik® nach 10 Minuten Nichtbenutzung ab. Die automatische Abschaltfunktion kann für eine verlängerte Polarisierungszeit zeitweise deaktiviert werden. - Seite 4 Kalibrierung Die Kalibrierung sollte täglich durchgeführt werden. Das Gerät auf ON (Ein) stellen. Die Taste MODE/HOLD drücken und gedrückt halten, bis % auf dem Display erscheint. Warten, bis die Elektrode vollständig polarisiert ist. (Die Messwerte sind stabil.) Die Elektrodenkappe auf die Elektrode stecken. Der Schwamm in der Kappe sollte mit destilliertem Wasser oder Leitungswasser angefeuchtet (aber nicht durchgeweicht) sein.
- Seite 5 Höhenausgleich Bei eingeschaltetem Gerät zweimal kurz hintereinander auf CAL/RECALL drücken (‚SAL’) erscheint im unteren Temperaturdisplay). 2 Sekunden lang erneut die Taste CAL/RECALL drücken, um in den Höhenmodus überzugehen (‚Ald’ wird angezeigt). Die werkseitige Einstellung ist Meeresspiegel. Bei jedem Druck auf die Taste MODE/HOLD wird der Ausgleich um 1000 Fuß...
-
Seite 6: Wartung
Hinweise zu Messungen und Anzeigen • Das DO600 arbeitet mit einem polarografischen Sensor, der Sauerstoff auf der Sensorfläche verbraucht. Dies erfordert eine konstante Bewegung der Probe, um einen konstanten gelösten Sauerstoffstand beizubehalten. Es wird empfohlen, dass die Sonde in der Probe während der Messung bewegt wird oder aber, sofern im Laborumfeld, dass die Probe mithilfe einer Rührscheibe gerührt wird. - Seite 7 Auswechseln der geklebten Membrankappe für gelösten Sauerstoff Wichtiger Hinweis: Die Membran nicht berühren, da das Hautfett die Durchlässigkeitsrate des Sauerstoffs der Membran beeinflusst. Beim Auswechseln der geklebten Kappe vorsichtig vorgehen. Es wird empfohlen, während des Austauschvorgangs die Elektrode am Messgerät befestigt zu lassen.
-
Seite 8: Technische Daten
Technische Daten Anzeige 2000 Punktanzeige, Dualfunktion, 3 ½ Ziffern-LCD mit Balkendiagramm, Displaygröße: 24 mm x 20 mm Sensor Polarografisch Membran Verklebte Membrankappe mit Gewindeverschluss Betriebstemp. Bereich 0 bis 50°C (32 bis 122°F) ATC-Bereich 0 bis 50°C (32 bis 122°F) Salzgehaltausgleich 0 bis 50 ppt in 1 ppt (Teile pro Tausend) Schritten Höhenausgleich 0 bis 20.000 Fuß... -
Seite 9: Fehlerbehebung
Anhang Fehlerbehebung Symptom Mögliche Ursache Aktion Gerät schaltet sich nicht ein - Keine Batterien eingelegt - Batterien auswechseln. - Batterien erschöpft - Batterien auswechseln. - Falsche Polung - Batterien richtig einlegen/auswechseln. “BAT” erscheint auf dem - Erschöpfte Batterien - Batterien auswechseln. Display Unstabile Messwerte - Nicht genügend Elektrolyt in... -
Seite 10: Betriebsbereite Matrix Für Modell Do600
Betriebsbereite Matrix für Modell DO600 Funktion / Gerät Modusei Erforderlicher Tastendruck Kommentare Hervorgerufe estatu nstellun ne Aktion Ein- Belie Beliebig Kurz die Taste ON/OFF drücken. /Ausschalten Wasser Beliebig Elektrode in Kalibrierungskappe stellen. gesättigte 2 Sekunden lang Taste CAL/RECALL Luftkalibrieru drücken und gedrückt halten. Null Funktioniert Kalibrierung... - Seite 11 gespeichert Höhenausglei Wird innerhalb Zweimal CAL/RECALL drücken (kurz ch aufrufen von 5 Sekunden hintereinander) Das Gerät geht in den Beliebig keine Taste Salzgehaltmodus über. 2 Sekunden lang oder gedrückt, kehrt CAL/RECALL drücken, um den das Gerät in den Höhenausgleichmodus aufzurufen. vorherigen (Anzeige Ald) Modu zurück.
-
Seite 12: Garantie
Garantie EXTECH INSTRUMENTS CORPORATION erteilt eine Garantie von einem Jahr ab Versanddatum in Bezug auf Herstellungs- und Materialfehler (eine auf sechs Monate begrenzte Garantie erstreckt sich auf Sensoren und Kabel). Sollte das Gerät innerhalb oder außerhalb der Garantiezeit zur Reparatur zurückgeschickt werden müssen, wenden Sie sich...
