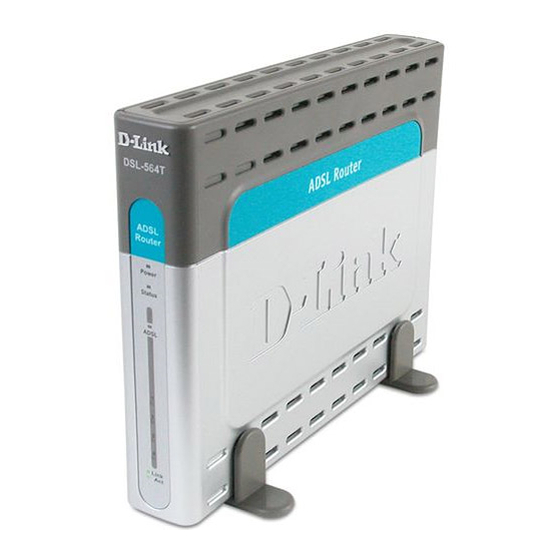

Inhaltszusammenfassung für D-Link DSL-564T

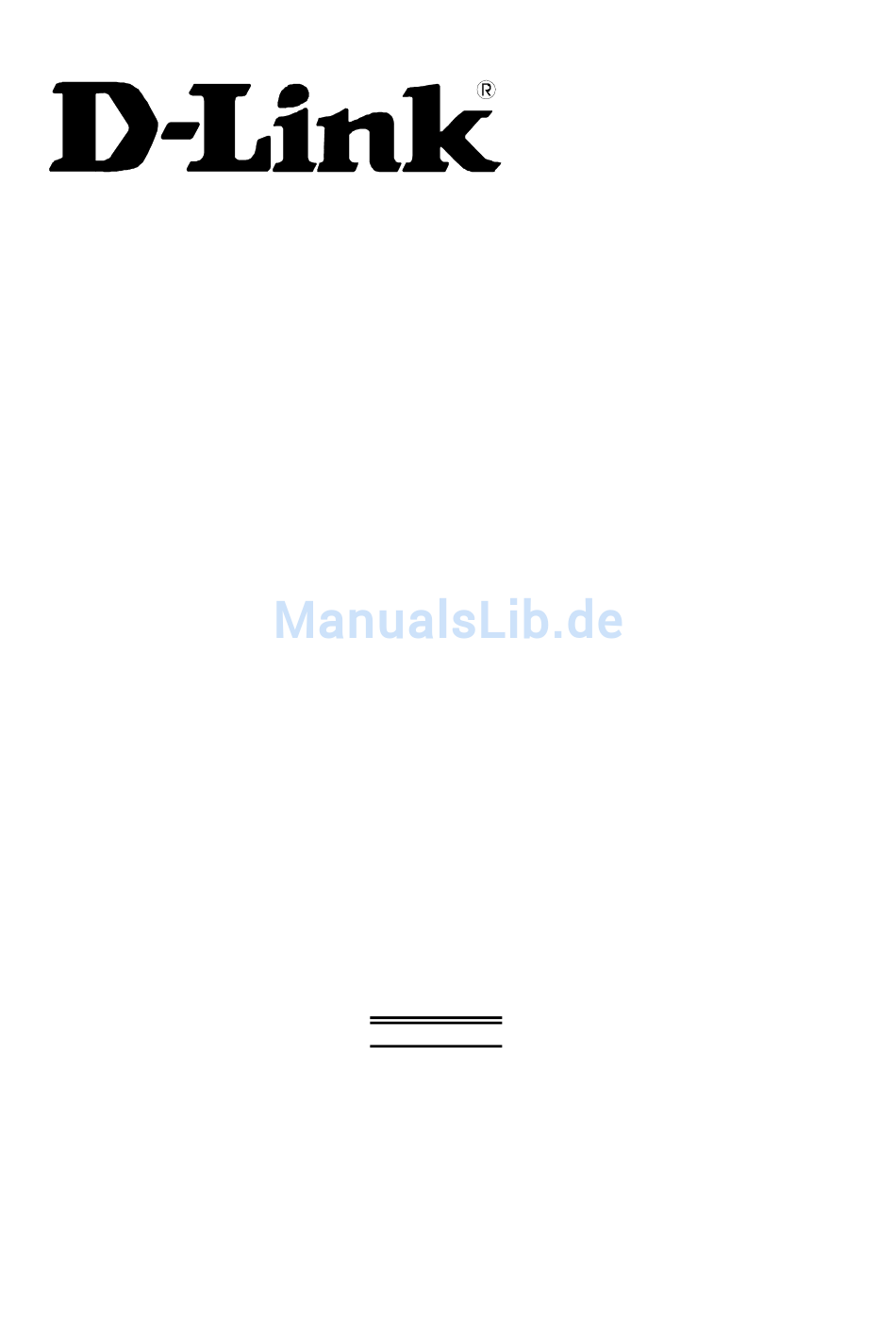

- Seite 1 DSL-564T ADSL Router Benutzerhandbuch September 2004 DSL564TDE.A1...
-
Seite 2: Fcc Warning
Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen. Marken Copyright ® 2002 D-Link Corporation. Am Inhalt können ohne vorherige Benachrichtigung Änderungen vorgenommen werden. DLink ist eine Marke von D-Link Corporation/D-Link Systems, Inc. Alle sonstigen Marken sind Eigentum der jeweiligen Rechtsinhaber. -
Seite 3: Wichtige Sicherheitshinweise
Diese Publikation darf auch auszugsweise in keiner Form und auf keine Weise reproduziert oder als Grundlage für Übersetzungen, Transformationen oder Anlehnungen benutzt werden, ohne dass vorher schriftlich eine entsprechende Erlaubnis durch D-Link Corporation/D-Link Systems Inc. vorliegt. Wichtige Sicherheitshinweise Bitte lesen Sie sich diese Hinweise sorgfältig durch. -
Seite 4: Garantie Und Registrierung
Territorien oder Protektoraten, Militärbasen und Sitze mit APO- oder FPO-Adressen erworbene und gelieferte Produkte. 1-jährige Hardware-Garantie D-Link garantiert für den für das jeweilige Teil vorgesehenen Garantiezeitraum ab dem Zeitpunkt des Erwerbs des Produkts („Garantiezeitraum“), dass die Hardware der D-Link-Produkte wie nachfolgend beschrieben keine erheblichen Material- oder Verarbeitungsfehler aufweist. -
Seite 5: So Wahren Sie Ihre Garantieansprüche
Nachnahme versendet werden. Produkte, die per Nachnahme an D-Link gesendet werden, gehen in das Eigentum der D-Link Systems, Inc. über. Sendungen müssen durch den Käufer versichert werden und an D-Link Systems Inc., 53 Discovery Drive, Irvine CA 92618, USA adressiert werden. -
Seite 6: Haftungsbeschränkung
DSL-564T DSL Router User’s Guide Haftungsbeschränkung SO WEIT ALS DAS GESETZ DIES ERLAUBT, IST D-LINK – UND ZWAR UNABHÄNGIG VON VERTRÄGEN, FAHRLÄSSIGKEIT, HAFTUNG OHNE VERSCHULDEN ODER ANDEREN RECHTLICHEN ODER BILLIGKEITSRECHTLICHEN THEORIEN – NICHT HAFTBAR FÜR AUSFALLZEITEN, UNANNEHMLICHKEITEN ODER SCHÄDEN JEGLICHER ART, SEIEN SIE DIREKT, SPEZIELL, INZIDENTELL ODER KONSEQUENTIELL (DIES SCHLIESST EIN, BESCHRÄNKT SICH... -
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Über dieses Handbuch............................ix Bevor Sie anfangen ............................ix Installationsvoraussetzungen..........................ix EINLEITUNG......................1 Beschreibung des Routers/des Betriebs ......................1 Kompatibilität mit Standard und Prüfzeichen ..................... 3 Gehäusevorderseite ............................. 4 Gehäuserückseite ..............................5 INSTALLATION DER HARDWARE ................6 Netzwerkverbindungen ............................6 Router ans Stromnetz anschließen ........................ - Seite 8 Gateway-Firmware aktualisieren ........................57 Ping-Test ................................59 OAM-Test ................................. 60 Registerkarte Menü ..........................61 Netzwerkstatistiken ............................61 Verbindungstatus .............................. 62 DHCP-Clients ..............................62 DSL-Status ................................ 63 Produktinformation ............................63 System-Log ............................... 64 Registerkarte Hilfe..........................64 TECHNISCHE DATEN ..................... 65 IP-ADRESSEN EINSTELLEN.................. 67 IP-KONZEPTE ......................
-
Seite 9: Über Dieses Handbuch
DSL-564T DSL Router User’s Guide Über dieses Handbuch Dieses Handbuch zeigt Ihnen, wie der Router DSL-564T ADSL installiert wird und wie Sie ihn benutzen, um einen Computer oder ein Netzwerk (Ethernet) mit dem Internet zu verbinden. Wenn Sie einen Computer mit funktionierender Netzwerk-Schnittstelle verwenden, ist die Installation des DSL- 564T einfach: Legen Sie die Installations-CD in das CD-Laufwerks ein und folgen Sie den Anweisungen der Schnellinstallationsanleitung. -
Seite 10: Web Browser
DSL-564T DSL Router User’s Guide Web Browser Jeder bekannte Web-Browser kann zur Konfiguration des Routers über die Web-Konfigurationsmanagement- Software. Das Programm arbeitet am besten mit neueren Browsern, wie Opera, Microsoft Internet Explorer® Version 5.0, Netscape Navigator® Version 4.7 oder neueren Versionen, zusammen. Bei den Browsern muss die Verwendung von JavaScript eingeschaltet sein, was meistens Standard ist. - Seite 11 Verbindung mit dem VPI (s.o.) zur Identifikation des Pfads zwischen dem Netzwerk des Service-Providers und Ihrem Computer verwendet. Folgende Informationen über DSL-564T ADSL-Router benötigen Sie: Daten hier einfügen Benutzername ist notwendig, um die Management- Schnittstelle des Modems zu öffnen. Beim Versuch eine Verbindung zum Gerät über einen Web-Browser herzustellen,...
- Seite 12 Es wird empfohlen, dass Sie für den Fall, dass Sie die ADSL-Verbindung erneut konfigurieren müssen, die Daten sammeln und in obige Tabellen eintragen oder an einem anderen sicheren Platz. Wenn Sie alle Informationen beisammen haben, können Sie Ihren DSL-564T ADSL Router einrichten und konfigurieren.
-
Seite 13: Einleitung
Multimedia-Anwendungen, wie z.B. Videokonferenzen und gemeinschaftliche Anwendungen (collaborative computing). Es ist einfach den Router zu installieren und zu konfigurieren. Der DSL-564T verbindet Computer oder ein LAN über eine Standardnetzwerk-Schnittstelle. Die ADSL-Verbindung wird über die normale Telefonleitung mit Standardverbindungen hergestellt. Mehrere PCs können über eine WAN-Schnittstelle (Wide Area Network) und eine globale Netzwerkadresse ins Netzwerk und ins Internet. -
Seite 14: Eigenschaften Des Routers
TCP/IP, der Sprache des Internets. Es ist kompatibel mit Zugangsservern verschiedener großer Hersteller. • RIP-1/RIP-2 – Der DSL-564T unterstützt für den Austausch mit anderen Routern sowohl RIP-1 als auch RIP-2. Die Verwendung beider Versionen lässt den Router mit allen RIP-fähigen Geräten kommunizieren. -
Seite 15: Kompatibilität Mit Standard Und Prüfzeichen
DSL-564T ADSL Router User’s Guide Kompatibilität mit Standard und Prüfzeichen Der Router DSL-564T erfüllt oder ist kompatibel mit den folgenden Standards anerkannt von den betreffenden Agenturen. • ITU G.992.2 (G.lite “Splitterless ADSL”) konform • ITU-T Rec. I.361 konform • RFC 791 Internet Protocol konform •... -
Seite 16: Gehäusevorderseite
DSL-564T ADSL Router User’s Guide Packliste Öffnen Sie die Verpackung und entnehmen Sei vorsichtig den gesamten Inhalt. Vergewissern Sie sich, dass Sie zusätzlich zu diesem Handbuch haben: • einen DSL-564T ADSL-Router • ein Telefonkabel (twisted-pair) für die ADSL-Verbindung, • ein Netzwerkkabel (Ethernet), •... -
Seite 17: Gehäuserückseite
DSL-564T ADSL Router User’s Guide Gehäuserückseite Alle Kabel zum Router werden auf der Gehäuserückseite eingesteckt. Stecken Sie den Stromanschluss vom Netzadapter hier ein. Mit dem Rücksetzschalter können Sie das Gerät auf den Auslieferungszustand zurück- setzen. ADSL- Anschluss- Netzwerk- mit ADSl- anschlüsse –... -
Seite 18: Installation Der Hardware
DSL-564T ADSL Router User’s Guide Installation der Hardware Der DSL 564T hat 5 verschiedene Schnittstellen, vier für Netzwerk (Ethernet) und eine für ADSL. Stellen Sie den Router so auf, dass er mit den verschiedenen Geräten und auch dem Netzteil sicher verbunden werden kann. -
Seite 19: Computer An Router Anschliessen
DSL-564T ADSL Router User’s Guide Wenn Sie den Uplink- Anschluss am Hub oder Switch für ein anderes Gerät reservieren wollen, verbinden Sie einen der anderen MDI-X- Anschlüsse einem gekreuzten Kabel. Abbildung 3: Hub oder Switch an Router anschließen Computer an Router anschliessen Sie können den Router... -
Seite 20: Router Ans Stromnetz Anschließen
DSL-564T ADSL Router User’s Guide Router ans Stromnetz anschließen Warnung! Der Router darf nur mit dem mitgelieferten Netzteil betrieben werden. Um den Router in Betrieb zu nehmen, gehen Sie vor wie folgt: Stecken Sie den Anschluss vom Netzteil in die entsprechende Buchse auf der Rückseite des Routers und verbinden Sie dann das Netzteil mit einer geeigneten Steckdose. -
Seite 21: Basiskonfiguration
DSL-564T ADSL Router User’s Guide Basiskonfiguration Für die Erstkonfiguration des Routers empfehlen wird, dass Sie die WAN-Verbindung über einen Computer konfigurieren. Dabei sollten weder Router noch Computer mit dem LAN verbunden sein. Wenn die WAN- Verbindung zufrieden stellend funktioniert, können Sie weitermachen und die IP-Einstellungen und die DHCP- Konfiguration durchführen. -
Seite 22: Windows Xp Für Dhcp Konfigurieren
DSL-564T ADSL Router User’s Guide Windows XP für DHCP konfigurieren Um einen Computer unter Windows XP als DHCP-Client einzurichten, gehen Sie vor wie folgt: Wählen Sie über Start -> Einstellungen -> Netzwerkverbindungen. Abbildung 5: Netzwerkverbindungen konfigurieren Im Fenster Netzwerkverbindungen klicken Sie mit der rechten Maustaste auf das Symbol LAN-... - Seite 23 DSL-564T ADSL Router User’s Guide Abbildung 6: Fenster Netzwerkverbindungen Im Fenster Eigenschaften von LAN-Verbindung markieren Sie auf dem Reiter Allgemein den Eintrag Internetprotokoll (TCP/IP). Klicken Sie auf die Schaltfläche Eigenschaften.
- Seite 24 DSL-564T ADSL Router User’s Guide Abbildung 7: Eigenschaften von LAN-Verbindung Im Fenster Eigenschaften von Internetprotokoll (TCP/IP) wählen Sie auf dem Reiter Allgemein die Optionen IP-Adresse automatisch beziehen und DNS-Serveradresse automatisch beziehen. Klicken Sie auf die Schaltfläche OK.
-
Seite 25: Windows 2000
DSL-564T ADSL Router User’s Guide Abbildung 8: Eigenschaften von Internetprotokoll (TCP/IP) Im Fenster Eigenschaften von LAN-Verbindung klicken Sie auf die Schaltfläche OK, um die Änderungen zu übernehmen. Ihr Computer verwendet jetzt den DHCP-Server des Routers zum Bezug der IP-Einstellungen. Windows 2000 Überprüfen Sie zuerst, ob das Protokoll TCP/IP installiert ist und installieren Sie es, falls notwendig, nach. -
Seite 26: Windows 2000 Für Dhcp Konfigurieren
DSL-564T ADSL Router User’s Guide Windows 2000 für DHCP konfigurieren Öffnen Sie über Start -> Einstellungen auf den Eintrag Netzwerk- und DFÜ-Verbindungen. Im Fenster Netzwerk- und DFÜ-Verbindungen klicken Sie mit der rechten Maustaste auf das Symbol LAN-Verbindung. Im Kontextmenü wählen Sie den Eintrag Eigenschaften. -
Seite 27: Windows Me Für Dhcp Konfigurieren
DSL-564T ADSL Router User’s Guide Windows ME für DHCP konfigurieren Öffnen Sie über Start -> Einstellungen die Systemsteuerung. Doppelklicken Sie auf das Symbol Netzwerk- und DFÜ-Verbindungen. Im Fenster Netzwerk- und DFÜ-Verbindungen klicken Sie mit der rechten Maustaste auf das Symbol Netzwerk. -
Seite 28: Konfigurationsmanager
DSL-564T ADSL Router User’s Guide Konfigurationsmanager Nachdem die IP-Einstellungen Ihres Computers die Kommunikation mit dem Router erlauben, können Sie die Konfigurations-Software öffnen. Stellen Sie sicher, dass der Web-Browser so eingestellt ist, dass kein Proxy-Server verwendet wird. Vergehen beim Internet Explorer: 1.Öffnen Sie über Start ->... -
Seite 29: Router Konfigurieren
DSL-564T ADSL Router User’s Guide Abbildung 10: Seite Login-Maske Als erstes sollten Sie Benutzernamen und Passwort ändern, da bis zur Änderung von jedem Rechner im gleichen Subnetz auf die Management-Software zugegriffen werden kann. Zur Änderung des Standard-Benutzernamens und des Passworts vgl. Abschnitt Benutzerverwaltung. -
Seite 30: Reiter Einrichtung
DSL-564T ADSL Router User’s Guide Abbildung 11: Seite Statusinformation Wenn Sie über den Router ins Internet gehen, verbinden Sie sich zunächst mit dem Netzwerk Ihres Service- Providers. Ihr Router kommuniziert dann mit den Rechner und Routern in diesem Netzwerk. Diese gewähren letztlich den Zugang zum Internet. -
Seite 31: Dsl (Modulation) Einrichten
DSL-564T ADSL Router User’s Guide Wenn Sie den Modulationstyp nicht ändern müssen, klicken Sie auf die Schaltfläche Verbindung 1, um die übrigen WAN-Einstellungen zu konfigurieren, zuerst den Verbindungstyp. Springen Sie zum Kapitel Verbindung 1 für PPPoA einrichten, wenn Sie eine PPPoA-Verbindung einrichten wollen. Für die anderen... - Seite 32 DSL-564T ADSL Router User’s Guide PPPoA (PPP over ATM), beschrieben im RFC 2364, ist eine Methode um PPP in einem ATM-Netzwerk einzusetzen. Der Asynchronous Transfer Mode wird für viele Telekommunikationsdienst, einschl. ADSL verwendet. Um die WAN-Verbindung für PPPoA einzurichten, gehen Sie vor wie folgt. Einige Einstellungen brauchen bei der Erstkonfiguration nicht geändert zu werden.
-
Seite 33: Verbindungstyp Ändern
DSL-564T ADSL Router User’s Guide Im Bereich PVC-Einstellungen können Sie die Werte für VPI und VCI nach den Vorgaben Ihres Service-Providers ändern. Den meisten Benutzern dürften die Vorgaben (VPI: 1; VCI: 32) genügen. Ändern Sie den Wert QoS nur, wenn Ihr Service-Provider entsprechende Vorgaben gemacht hat. -
Seite 34: Verbindung 1 Für Pppoe Einrichten
DSL-564T ADSL Router User’s Guide Verbindung 1 für PPPoE einrichten Das Protokoll PPPoE ist ein Standard für Netzwerkverbindungen/-sitzungen zwischen Netzwerkgeräten. Die Einstellungen für PPPoE entsprechen denen von PPPoA weitgehend. Sinnvollerweise sollten Sie den Namen für die PPPoE-Verbindung ändern, z.B. in conn_1_pppoe_8_35. Beachten Sie, dass der Name auch die Werte für VPI und VCI enthält. -
Seite 35: Verbindung 1 Für Bridge Einrichten
DSL-564T ADSL Router User’s Guide Für die meisten Benutzer müssen keine weiteren Einstellungen vorgenommen oder geändert werden. Im Bereich Options wählen Sie die Optionen NAT und/oder Firewall, falls gewünscht. Im Bereich PVC-Einstellungen können Sie die Werte für VPI und VCI nach den Vorgaben Ihres Service-Providers ändern. - Seite 36 DSL-564T ADSL Router User’s Guide Abbildung 16: Seite Überbrückte Verbindungseinstellung Einige Einstellungen müssen bei der Erstkonfiguration nicht geändert werden. Sie können diese aber später ändern. Um die Verbindung 1 für Bridge zu konfigurieren, gehen Sie vor wie folgt: Auf dem Reiter Einrichtung klicken Sie auf die Schaltfläche Verbindung 1. Die Standardeinstellung für die Verbindung 1 wird angezeigt: Typ PPPoA.
-
Seite 37: Verbindung 1 Für Statische Ip Für Wan Einrichten
DSL-564T ADSL Router User’s Guide 10. Um alle Eingaben zu übernehmen, klicken Sie auf die Schaltfläche Anwenden. Der Browser wird für kurze Zeit nichts anzeigen. 11. Zum Speichern der neuen Einstellungen klicken Sie zuerst auf den Reiter Werkzeuge. 12. Dort klicken Sie auf die Schaltfläche Systembefehle. - Seite 38 DSL-564T ADSL Router User’s Guide Abbildung 17: Seite Statische Verbindungseinstellungen Einige Einstellungen müssen bei der Erstkonfiguration nicht geändert werden. Sie können diese aber später ändern. Um die WAN-Verbindung für Statische IP zu konfigurieren, gehen Sie vor wie folgt: Auf dem Reiter Einrichtung klicken Sie auf die Schaltfläche Verbindung 1. Die Standardeinstellung für die Verbindung 1 wird angezeigt: Typ PPPoA.
-
Seite 39: Verbindung 1 Für Dhcp Für Wan Einrichten
DSL-564T ADSL Router User’s Guide Verbindung 1 für DHCP für WAN einrichten Das Protokoll Dynamic Host Configuration Protocol (DHCP) erlaubt dem Gateway den automatischen Bezug der IP-Adresse von einem DHCP-Server im Netzwerk Ihres Service-Providers. Der Service-Provider teilt globale IP-Adressen aus seinem Adress-Pool zu. Typischerweise haben diese IP-Adressen lange lease times (Zeit, während der die freie IP-Adresse nicht an andere Teilnehmer vergeben wird), so dass es wahrscheinlich... - Seite 40 DSL-564T ADSL Router User’s Guide Im Bereich Optionen wählen Sie die Optionen NAT und/oder Firewall, falls gewünscht. Im Bereich PVC-Einstellungen können Sie die Werte für VPI und VCI nach den Vorgaben Ihres Service-Providers ändern. Den meisten Benutzern dürften die Vorgaben (VPI: 1; VCI: 32) genügen.
-
Seite 41: Verbindung 1 Für Clip Einrichten
DSL-564T ADSL Router User’s Guide Verbindung 1 für CLIP einrichten CLIP or IPoA connections function in a similar way to DHCP or Static IP connections. Certain CLIP connections function like P2P networks. The router must obtain IP settings from a server owned by an ISP, or use a static IP address assigned by the ISP. -
Seite 42: Neue Verbindung Einrichten
DSL-564T ADSL Router User’s Guide Im Bereich Optionen wählen Sie die Optionen NAT und/oder Firewall, falls gewünscht. Im Bereich PVC-Einstellungen können Sie die Werte für VPI und VCI nach den Vorgaben Ihres Service-Providers ändern. Den meisten Benutzern dürften die Vorgaben genügen. -
Seite 43: Beispiel 1 - Neue Pppoe-Verbindung Einrichten
DSL-564T ADSL Router User’s Guide Beispiel 1 – Neue PPPoE-Verbindung einrichten Beispiel 1 beschreibt das Einrichten einer neuen Verbindung vom Typ PPPoE. Gehen Sie vor wie folgt: Auf dem Reiter Einrichtung klicken Sie auf die Schaltfläche Neue Verbindung. Wählen Sie als Verbindungstyp PPPoE. -
Seite 44: Beispiel 2 - Neue Bridge-Verbindung Einrichten
DSL-564T ADSL Router User’s Guide Beispiel 2 – Neue Bridge-Verbindung einrichten Sie können neue Verbindungen passend für verschiedene Zwecke einrichten. In Beispiel 2 soll eine Bridge- Verbindung zu einem Server eingerichtet werden, der als Firewall und Proxy-Server arbeitet. Gehen Sie vor wie folgt: Auf dem Reiter Einrichtung klicken Sie auf die Schaltfläche Neue Verbindung. -
Seite 45: Dhcp-Konfiguration Für Lan
DSL-564T ADSL Router User’s Guide DHCP-Konfiguration für LAN Der Router kann im Netzwerk als DHCP-Server bis zu 253 IP-Adressen, im Adressraum zwischen 192.168.1.2 – 192.168.1.254 verteilen. Sie können den DHCP-Server über die Option DHCP ausschalten ausschalten. Klicken Sie anschließend auf die Schaltfläche Anwenden. -
Seite 46: Dns-Server-Einstellungen
DSL-564T ADSL Router User’s Guide DNS-Server-Einstellungen Der Router kann so konfiguriert werden, dass er den DNS-Server/die DNS-Server Ihres Service-Providers für die Rechner in Ihrem Netzwerk verfügbar macht. Als Relais akzeptiert der Router DNS-Abfragen aus Ihrem Netzwerk und leitet sie an den DNS-Server Ihres Service-Provider oder alternative DNS-Server weiter. DNS- Relais kann zum automatischen Bezug der DNS-Server-Adresse konfiguriert werden oder die IP-Adresse eines DNS-Servers kann von Hand eingetragen werden. - Seite 47 DSL-564T ADSL Router User’s Guide Wenn Sie das DNS-Relais ausschalten, ist es notwendig, die Rechner im Netzwerk umzukonfigurieren, da die DNS-Abfrage nicht mehr vom Router weitergeleitet werden. Klicken Sie auf die Schaltfläche Anwenden, um die Einstellungen zu übernehmen. Beachten Sie, dass jede...
-
Seite 48: Ip-Management
DSL-564T ADSL Router User’s Guide IP-Management Die interne IP-Adresse des Routers kann an die Erfordernisse Ihres Netzwerks angepasst werden. Wenn Sie den DHCP-Server des Routers verwenden, ändern Sie ggf. auch den Adressraum für DHCP, da die IP-Adressen konsistent bleiben müssen, Abbildung 24: Seite Management-IP Ändern Sie die Einstellungen wie gewünscht. - Seite 49 DSL-564T ADSL Router User’s Guide Abbildung 25: Seite Werkzeuge Wechseln Sie auf den Reiter Werkzeuge und klicken Sie dann auf den Link Systembefehle. Abbildung 26: Seite Systembefehle Auf der Seite Systembefehle klicken Sie auf die Schaltfläche Alles sichern. Die Sicherung dauert ein bis zwei...
- Seite 50 DSL-564T ADSL Router User’s Guide Abbildung 27: Meldung über Neustart Nach dem Neustart ist die letzte Konfiguration gesichert.
-
Seite 51: Erweitertes Router-Management
DSL-564T ADSL Router User’s Guide Erweitertes Router-Management Wechseln Sie auf den Reiter Fortgeschritten, um Universal Plug and Play, Port Forwarding, Zugangskontrolle, Erweiterte Sicherheitseinstellungen (einschl. NAT, Firewall und DMZ), LAN-Clients, Bridge-Filter, Multicast pass-through, Statisches Routing und Dynamische Routing (RIP) zu konfigurieren. -
Seite 52: Port Forwarding
DSL-564T ADSL Router User’s Guide UPnP wird von verschiedenen Netzwerkmedien, einschl. Ethernet, Firewall, Telefonverbindung und Powerline- Netzwerk unterstützt. Abbildung 29: Seite UPnP Um UpnP für jede verfügbare Verbindung einzuschalten, klicken Sie in das Kästchen vor UpnP aktivieren. Danach wählen Sie die Verbindung(en) aus, für die UPnP gelten soll. Klicken Sie auf die Schaltfläche anwenden. - Seite 53 DSL-564T ADSL Router User’s Guide Abbildung 30: Seite Port Forwarding Es gibt eine Anzahl von vorkonfigurierten Regel für bestimmte Funktionen, wie z.B. Spielen über das Internet, VPN, Streaming und interaktives Multimedia, Standard-TCP/IP-Protokolle, reservierte Ports, P2P, Netzwerk- Management-Anwendungen, usw. Sie können auch eigene Regeln für die TCP/UDP-Ports erstellen. Die vorkonfigurierten Regeln umfassen die nachfolgend aufgelisteten.
- Seite 54 DSL-564T ADSL Router User’s Guide Aus der Auswahlliste LAN-IP wählen Sie eine IP-Adresse aus oder erstellen Sie über die Schaltfläche Neue IP eine neue. Wählen Sie eine Kategorie für die neue Regel. Die verfügbaren Regeln für diese Kategorie werden angezeigt.
-
Seite 55: Zugangskontrolle
DSL-564T ADSL Router User’s Guide Abbildung 32: Seite Port Forwarding – Regel-Management Tragen Sie im Feld Rule Name einen Namen für die neue Regel ein. Wählen Sie aus der Auswahlliste Protocol ein Protokoll aus. Zur Auswahl stehen TCP, UDP oder TCP/UDP. - Seite 56 DSL-564T ADSL Router User’s Guide Abbildung 33: Seite Zugangskontrolle Wenn eine Client-IP-Adresse nicht in der Auswahlliste erscheint, legen Sie sie über die Schaltfläche Neue IP an. Um sämtlichen Datenverkehr von der WAN-Schnittstelle zu einer bestimmten IP-Adresse zu blockieren, wählen Sie die zu blockierende IP-Adresse aus und klicken in das Kästchen Traffic Type _ Irgendeinen. Klicken Sie auf die Schaltfläche Anwenden.
- Seite 57 DSL-564T ADSL Router User’s Guide Um eine neue Regel für die Zugangskontrolle einzurichten, gehen Sie vor wie folgt: Klicken Sie auf dem Reiter Fortgeschritten auf die Schaltfläche Zugangskontrolle. Aus der Auswahlliste LAN-IP wählen Sie eine IP-Adresse aus oder erstellen Sie über die Schaltfläche Neue IP eine neue.
-
Seite 58: Erweiterte Sicherheitseinstellungen
DSL-564T ADSL Router User’s Guide Erweiterte Sicherheitseinstellungen Verwenden Sie die erweiterten Sicherheitseinstellungen des Routers, um den Schutz durch NAT und Firewall für WAN-Verbindungen ein- oder auszuschalten, die DMZ-IP-Adressen zu (de)aktivieren, den Zugriff über Telnet zu steuern oder das Web-Management von bestimmten IP-Adressen oder um ICMP-Ping-Paket aus dem WAN ein- oder auszuschalten. -
Seite 59: Ip-Adresse Für Dmz
DSL-564T ADSL Router User’s Guide Beachten Sie, dass jede Änderung anschließend über die Schaltfläche Alles speichern auf dem Reiter Werkzeuge gespeichert werden muss. IP-Adresse für DMZ Ein Computer kann mit einer DMZ IP-Adresse versehen werden, ist dann aber ohne den Basisschutz von NAT und Firewall. -
Seite 60: Bridge-Filter
DSL-564T ADSL Router User’s Guide Sie können hier statische IP-Adressen für die erweiterten Einstellungen (siehe oben) anlegen oder löschen oder dynamische IP-Adressen für eine erweiterte Funktion reservieren. Dynamische IP-Adressen werden nur angezeigt, wenn der Router als DHCP-Server fungiert. Abbildung 35: Seite LAN-Klienten Um eine statische IP-Adresse zur Liste der verfügbaren Adressen hinzuzufügen, geben Sie die IP-Adresse im... - Seite 61 DSL-564T ADSL Router User’s Guide Abbildung 36: Seite Brückenfilter Um Brückenfilter zu aktivieren, klicken Sie in das Kästchen Brückenfilter aktivieren, tragen eine MAC- Quelle, ein MAC-Ziel oder beides in den entsprechenden Feldern ein. In der Auswahlliste Protokoll wählen Sie Alle.
-
Seite 62: Multicast Pass-Through
DSL-564T ADSL Router User’s Guide Multicast Pass-through Multicast pass-through kann für jede WAN-Verbindung (de)aktiviert werden. Ist Multicast Pass-through aktiviert, werden IGMP-Pakete durch die WAN-Schnittstelle gelassen. IGMP-Pakete werden zur Kontrolle von Mehrfachaussendungen verwendet. Wenn Multicasts nicht mehr benötigt werden, sollen Sie wieder zu individuelle IP-Adressen werden. -
Seite 63: Statisches Routing
DSL-564T ADSL Router User’s Guide Statisches Routing Statisches Routing wird dazu verwendet, den Datenverkehr in Ihrem LAN über einen bestimmten Leitweg zu schicken oder Datenpaket im WAN. Alle Datenpaket für ein bestimmtes (Sub)Netz benutzen dann ein vorherbestimmtes Gateway. Abbildung 38: Seite Statisches Routing Um eine Statische Route hinzuzufügen, wählen Sie aus der Auswahlliste Wählen Sie eine Verbindung die... -
Seite 64: Dynamisches Routing
DSL-564T ADSL Router User’s Guide Dynamisches Routing Der Router unterstützt die Standards RIP v1 und RIP v2, die sich Routing-Tabellen mit anderen Layer-3- Routing-Geräten teilen. Auf der Seite Dynamische Routing können Sie RIP aktivieren. Abbildung 39: Seite Dynamisches Routing (RIP) Um RIP einzuschalten, klicken Sie in das Kästchen RIP aktivieren. -
Seite 65: Registerkarte Werkzeuge
DSL-564T ADSL Router User’s Guide Um zusätzliche virtuelle Verbindungen einzurichten, verfahren Sie wie im Abschnitt Neue Verbindung beschrieben. Bitte beachten Sie, dass jede neue Verbindung Werte für VPI/VCI haben muss, die auf dem Router noch nicht verwendet wurden. Diese Werte muss Ihnen Ihr Service Provider mitteilen. -
Seite 66: Systembefehle
Wenn Sie den Router neustarten, ohne zuvor auf die Schaltfläche Alles sichern geklickt zu haben, startet der Router neu und lädt die zuletzt gesicherte Konfiguration. Der DSL-564T kann auf die Fabrikeinstellungen zurückgesetzt werden. Wiederherstellen Sämtliche Einstellungen für WAN und LAN gehen dabei verloren. Sie erreichen den Konfigurationsmanager nur über die Standardadresse... -
Seite 67: Remote Log
DSL-564T ADSL Router User’s Guide Remote Log Über die Seite Remote Log-Einstellungen können Sie Zugriffe auf Computern außerhalb Ihres Netzwerks protokollieren. Abbildung 42: Seite Remote Log-Einstellungen Wählen Sie das Log-Niveau aus der Auswahlliste. Verfügbar sind: Alert, Critical, Debug, Error, Info, Notice, Panic und Warning. -
Seite 68: Systemzeit
DSL-564T ADSL Router User’s Guide Systemzeit Die Systemzeit des Routers kann manuell oder über die Systemzeit Ihres Computer geändert werden. Abbildung 43: Seite Zeit Um die Systemzeit von Ihrem Computer zu übernehmen, wählen Sie die Option Systemuhr Computer und klicken dann auf die Schaltfläche Anwenden. Oder Sie wählen die Option Manuell (eigene Eingabe), tragen die... -
Seite 69: Benutzerverwaltung
Gateway-Firmware aktualisieren Über dieses Feature können Sie die neueste Firmware für das Gerät laden. Sie erhalten die aktuelle Version der Firmware für den DSL-564T, wenn Sie sich auf der Web-Site von D-Link (URL: http://www.dlink.com) einloggen. Speichern Sie die Firmware als Datei auf Ihrem Computer oder einem verfügbaren TFTP-Server. - Seite 70 Abbildung 45: Seite Gateway-Firmware aktualisieren Um die neue Firmware einzuspielen, geben Sie im Feld Wählen Sie eine Firmware-Datei den Name und den Pfad der Datei ein, die Sie von der D-Link-Web-Site heruntergeladen haben. Sie können auch über die Schaltfläche Browse nach der Datei suchen.
-
Seite 71: Ping-Test
DSL-564T ADSL Router User’s Guide Ping-Test Mit dem Ping-Test untersuchen Sie die Konnektivität zwischen Ihrem Router und beliebigen IP-Adressen, soweit diese auf Ping-Anfragen antworten. Abbildung 46: Seite Ping Test Um ein Gerät anzupingen, geben Sie seine IP-Adresse im ersten Feld ein. Im zweiten Feld geben Sie Paketgröße die Paketgröße in Bytes ein und schließlich in dritten Feld die Anzahl der Echo-Anforderungen. -
Seite 72: Oam-Test
DSL-564T ADSL Router User’s Guide OAM-Test Auf dieser Seite können Sie Probleme bei der Verbindung der WAN-Schnittstelle untersuchen. Sie können die Konnektivität des Netzwerks Ihres Service-Provider für jede WAN-Verbindung überprüfen. Für F5- Verbindungen können Sie Endpunkt-zu-Endpunkt testen, für F4-Verbindungen die näheren Segmente. -
Seite 73: Registerkarte Menü
DSL-564T ADSL Router User’s Guide Registerkarte Menü Über die Registerkarte Status können Sie zahlreiche Informationen über den Router abrufen. Abbildung 48: Registerkarte Status Klicken Sie auf einen Link oder eine Schaltfläche, um die gewünschte Seite aufzurufen. Netzwerkstatistiken Abbildung 49: Seite Ethernet-Netzwerkstatus... -
Seite 74: Verbindungstatus
DSL-564T ADSL Router User’s Guide Wählen Sie die Schnittstelle, zu der Sie Informationen möchten. Klicken Sie auf die Schaltfläche Aktualisieren. Verbindungstatus Abbildung 50: Seite Verbindungsstatus Klicken Sie auf die Schaltfläche Aktualisieren, um den neuesten Stand der Verbindungsinformationen abzurufen. DHCP-Clients Auf dieser Seite wird der Status aller verbundenen DHCP-Clients angezeigt. -
Seite 75: Dsl-Status
DSL-564T ADSL Router User’s Guide DSL-Status Auf dieser Seite werden die Statistiken zu DSL und verschiedene Modem-Stati angezeigt. Abbildung 52: Seite DSL-Status Produktinformation Auf dieser Seite werden die Produktinformationen, einschl. Hardware- und Firmware-Version, angezeigt. Abbildung 53: Seite Produktinformation... -
Seite 76: System-Log
DSL-564T ADSL Router User’s Guide System-Log Auf dieser Seite werden alle Ereignisse in chronologischer Reihenfolge angezeigt. Abbildung 54: Seite System-Log Klicken Sie auf die Schaltfläche Aktualisieren, um die aktuelle Systeminformationen abzurufen. Registerkarte Hilfe Auf dieser Seite können Sie die Texte der Online-Hilfe zu verschiedenen Themen aufrufen. -
Seite 77: Technische Daten
DSL-564T ADSL Router User’s Guide Technische Daten Allgemein ITU G.992.1 (G.dmt) Annex B RFC 1577 (IP over ATM) ITU G.992.2 (G.lite) AnnexB RFC 1661 (PPP) ITU G.994.1 (G.Hs) RFC 1994 (CHAP) ITU-T Rec. I.361 RFC 1334 (PAP) ITU-T Rec. I.610 RFC 2364 (PPP over ATM) IEEE 802.3... - Seite 78 DSL-564T ADSL Router User’s Guide Physikalisch und umgebungsabhängig Stromversorgung: Eingang: 100V ~ 240V, 50 ~ 60Hz Ausgang: 12V, 1.2A Leistungsaufnahme: 12 Watt (max.) Betriebstemperatur: 0° to 40° C (32° - 104° F) Luftfeuchtigkeit: 5 to 95% (nicht-kondesierend) Abmessungen: 180 x 141 x 30 mm...
-
Seite 79: Ip-Adressen Einstellen
DSL-564T ADSL Router User’s Guide IP-Adressen einstellen Der DSL-564T wurde entworfen, um Netzwerk-Administratoren die größtmögliche Flexibilität für IP-Adressen im Netzwerk zu geben. Die oftmals einfachste Einrichtung besteht darin, den Router per DHCP die Einrichtung übernehmen zu lassen, was er standardmäßig auch tut. -
Seite 80: Dhcp Verwenden
DSL-564T ADSL Router User’s Guide Bitte beachten Sie, dass, wenn Sie die Standard-IP-Adresse verwenden, wie im obigen Beispiel, die ersten drei Segmente der IP-Adresse immer gleich sind, lediglich das vierte Segment ändert sich. Die ersten drei Nummern definieren die LAN-IP-Adresse (Alle Maschinen müssen demselben IP-Netz angehören.), während die letzte Nummer die Host-IP-Adresse bezeichnet (Jeder Computer muss eine eindeutige... -
Seite 81: Ip-Konzepte
DSL-564T ADSL Router User’s Guide IP-Konzepte Dieser Abhang beschreibt einige IP-Basiskonzepte, das TCP/IP-Adress-Schema und zeigt, wie eine IP-Adresse zugeordnet wird. Wenn Sie den Router konfigurieren, stellen Sie sicher, dass Sie eine gültige IP-Adresse verwenden. Selbst wenn Sie die WAN-Schnittstelle (ADSL) nicht benutzen, sollten Sie wenigstens der LAN-Schnittstelle eine gültige IP- Adresse zuweisen. - Seite 82 DSL-564T ADSL Router User’s Guide Netzwerke, die mit dem Internet verbunden sind, gehören meistens zu einer Klasse, welche die maximale Anzahl von möglichen Hosts pro Netzwerk ermöglicht. Die folgende Abbildung zeigt die Unterschiede zwischen der maximalen Anzahl der Netzwerke pro Klasse und die maximale Anzahl der Hosts pro Netzwerk.
- Seite 83 DSL-564T ADSL Router User’s Guide Subnetzmaske Gibt es keine Subnetze, verwenden Sie am besten die Standard-Adressierung von TCP/IP für Subnetzmasken, wie in der folgenden Tabelle gezeigt: Netzwerkklasse Subnetzmaske 255.0.0.0 255.255.0.0 255.255.255.0 Netzwerkklasse und ihre Subnetzmasken Abweichende Einstellungen für die Subnetzmaske machen die Interpretation der Bits einer IP-Adresse mehrdeutig.
-
Seite 84: Microfilter Und Splitter
DSL-564T ADSL Router User’s Guide Microfilter und Splitter Für den ADSL-Betrieb müssen Sie ein einfaches Gerät installieren, das Störungen zwischen dem ADSL-Dienst und den normalen Telefondiensten verhindert. Diese Geräte werden normalerweise Microfilter genannt oder manchmal auch ungenau Splitter. Die Installation ist recht einfach und erfolgt mittels normaler Telefonkabeln und Steckern. - Seite 85 DSL-564T ADSL Router User’s Guide Splitter Einen Splitter installieren Sie zwischen Telefonanschluß und Modem. Verwenden Sie dazu normale Telefonkabel mit RJ-11-Steckern. Der Splitter hat drei RJ-11-Buchsen. Verbinden Sie diese mit dem Telefonanschluß, dem Modem und bei Bedarf mit dem Telefon oder einem Gerät, wie z.B. den Anrufbeantworter.
- Seite 87 Floor, Merit House, Edgware Road, Colindale, London NW9 5AB United Kingdom TEL: 44-020-8731-5555 FAX: 44-020-8731-5511 URL: www.dlink.co.uk Indien D-Link India D-Link House, Kurla-Bandra Complex Rd., Off Cst Rd., Santacruz (East), Mumbai, 400 098 India TEL: 91-022-652-6696/6578/6623 FAX: 91-022-652-8914/8476 URL: www.dlink.co.in & www.dlink-india.com...
- Seite 88 11 Hamanofim Street, Ackerstein Towers, Regus Business Center P.O.B. 2148, Hertzelia-Pituach 46120, Israel TEL: 972-9-9715700 FAX: 972-9-9715601 URL: www.dlink.co.il Italien D-Link Mediterraneo Srl/D-Link Italia Via Nino Bonnet n. 6/B, 20154, Milano, Italy TEL: 39-02-2900-0676 FAX: 39-02-2900-1723 URL: www.dlink.it Kanada D-Link Canada...
- Seite 89 U.S.A. D-Link Systems, Inc. 17595 Mt. Herrmann, Fountain Valley, CA 92708, USA TEL: 1-714-885-6000 FAX: 1-866-743-4905 URL: www.dlink.com Vereinigte Arabische Emirate D-Link Middle East P.O. Box 500376, Office No. 103, Building 3 Dubai Internet City, Dubai, United Arab Emirates TEL: 971-4-3916480 FAX: 971-4-3908881...
