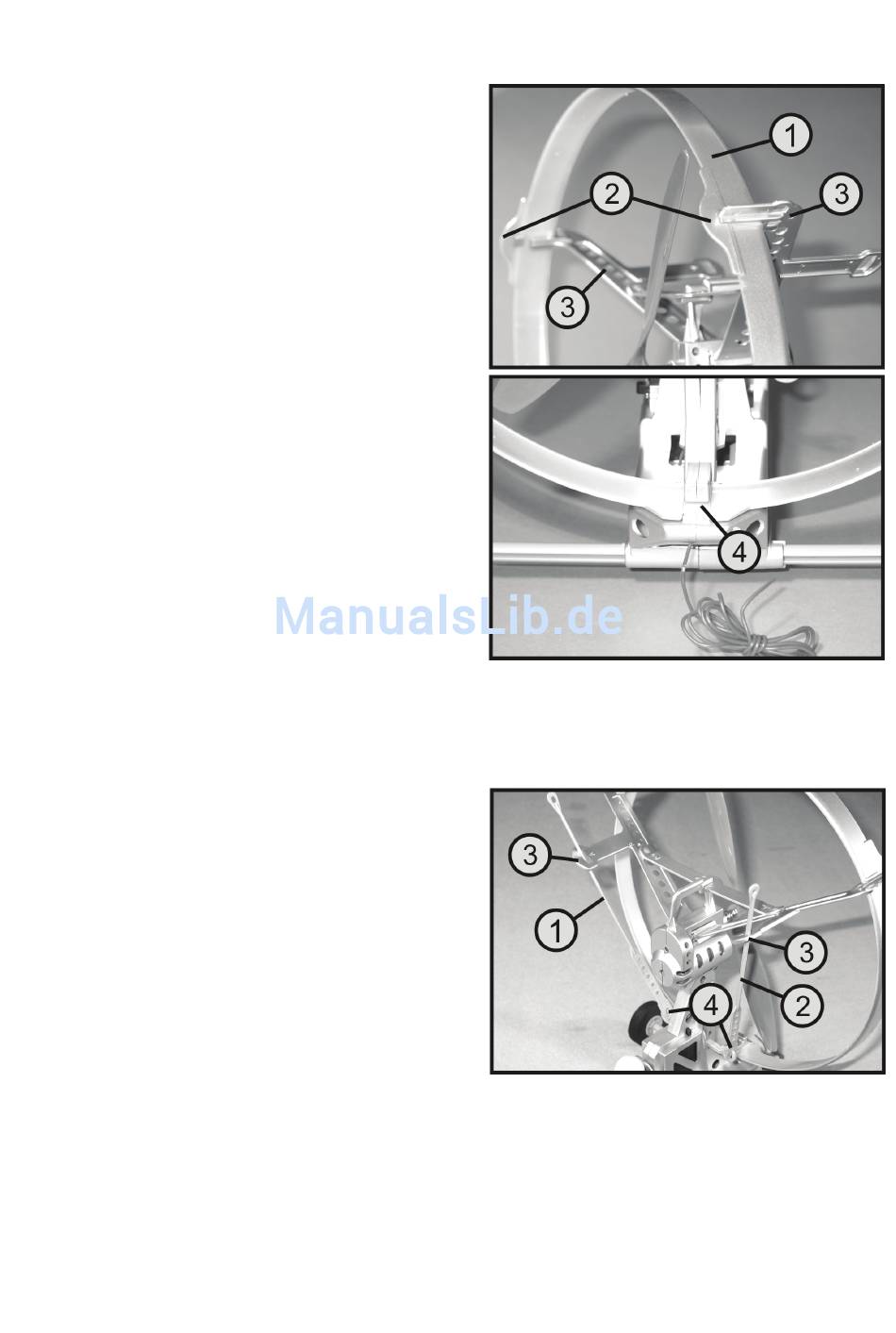

c) Montage des Propeller-Schutzringes
• Der Propeller-Schutzring (1) wird von hinten auf den
Schutzringhalter aufgeschoben bis er von selbst ein-
rastet.
• Die beiden gleich aussehenden Führungen (2) des
Propeller-Schutzringes werden mit den beiden Ar-
men des Schutzring-Halters (3) verbunden.
• Die dritte Schutzringführung für die breite Rastnase
wird unten am Kite-Wagen (4) eingehängt.
d) Montage der Leinen-Zughebel
• Die beiden Leinen-Zughebel (1 und 2) werden von
oben durch die Führungs-Ösen (3) geschoben und
unten am Servohebel (4) eingehängt (siehe auch Bild
11).
14
Bild 8
Bild 9
