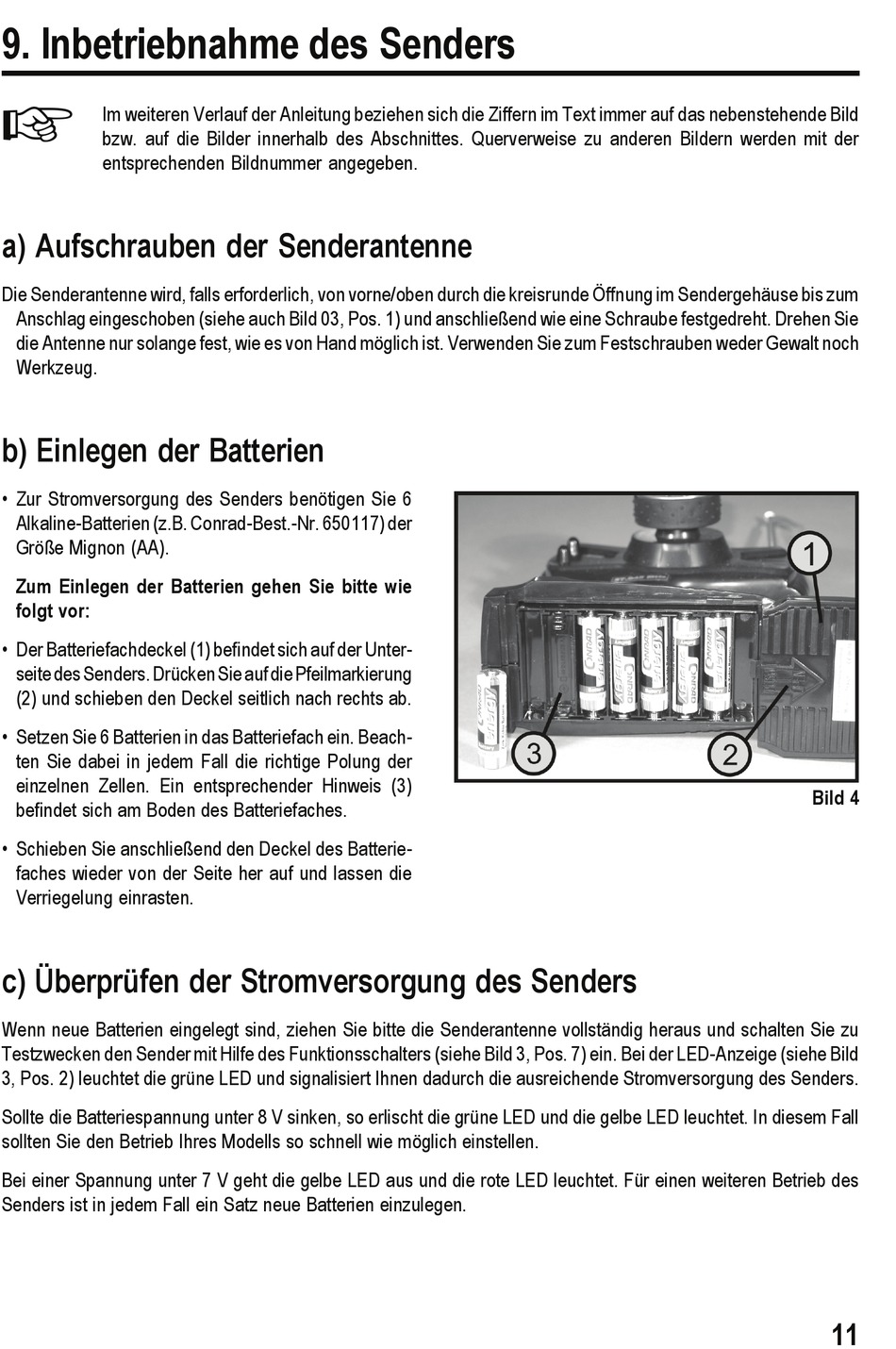

9. Inbetriebnahme des Senders
Im weiteren Verlauf der Anleitung beziehen sich die Ziffern im Text immer auf das nebenstehende Bild
bzw. auf die Bilder innerhalb des Abschnittes. Querverweise zu anderen Bildern werden mit der
entsprechenden Bildnummer angegeben.
a) Aufschrauben der Senderantenne
Die Senderantenne wird, falls erforderlich, von vorne/oben durch die kreisrunde Öffnung im Sendergehäuse bis zum
Anschlag eingeschoben (siehe auch Bild 03, Pos. 1) und anschließend wie eine Schraube festgedreht. Drehen Sie
die Antenne nur solange fest, wie es von Hand möglich ist. Verwenden Sie zum Festschrauben weder Gewalt noch
Werkzeug.
b) Einlegen der Batterien
• Zur Stromversorgung des Senders benötigen Sie 6
Alkaline-Batterien (z.B. Conrad-Best.-Nr. 650117) der
Größe Mignon (AA).
Zum Einlegen der Batterien gehen Sie bitte wie
folgt vor:
• Der Batteriefachdeckel (1) befindet sich auf der Unter-
seite des Senders. Drücken Sie auf die Pfeilmarkierung
(2) und schieben den Deckel seitlich nach rechts ab.
• Setzen Sie 6 Batterien in das Batteriefach ein. Beach-
ten Sie dabei in jedem Fall die richtige Polung der
einzelnen Zellen. Ein entsprechender Hinweis (3)
befindet sich am Boden des Batteriefaches.
• Schieben Sie anschließend den Deckel des Batterie-
faches wieder von der Seite her auf und lassen die
Verriegelung einrasten.
c) Überprüfen der Stromversorgung des Senders
Wenn neue Batterien eingelegt sind, ziehen Sie bitte die Senderantenne vollständig heraus und schalten Sie zu
Testzwecken den Sender mit Hilfe des Funktionsschalters (siehe Bild 3, Pos. 7) ein. Bei der LED-Anzeige (siehe Bild
3, Pos. 2) leuchtet die grüne LED und signalisiert Ihnen dadurch die ausreichende Stromversorgung des Senders.
Sollte die Batteriespannung unter 8 V sinken, so erlischt die grüne LED und die gelbe LED leuchtet. In diesem Fall
sollten Sie den Betrieb Ihres Modells so schnell wie möglich einstellen.
Bei einer Spannung unter 7 V geht die gelbe LED aus und die rote LED leuchtet. Für einen weiteren Betrieb des
Senders ist in jedem Fall ein Satz neue Batterien einzulegen.
Bild 4
11
