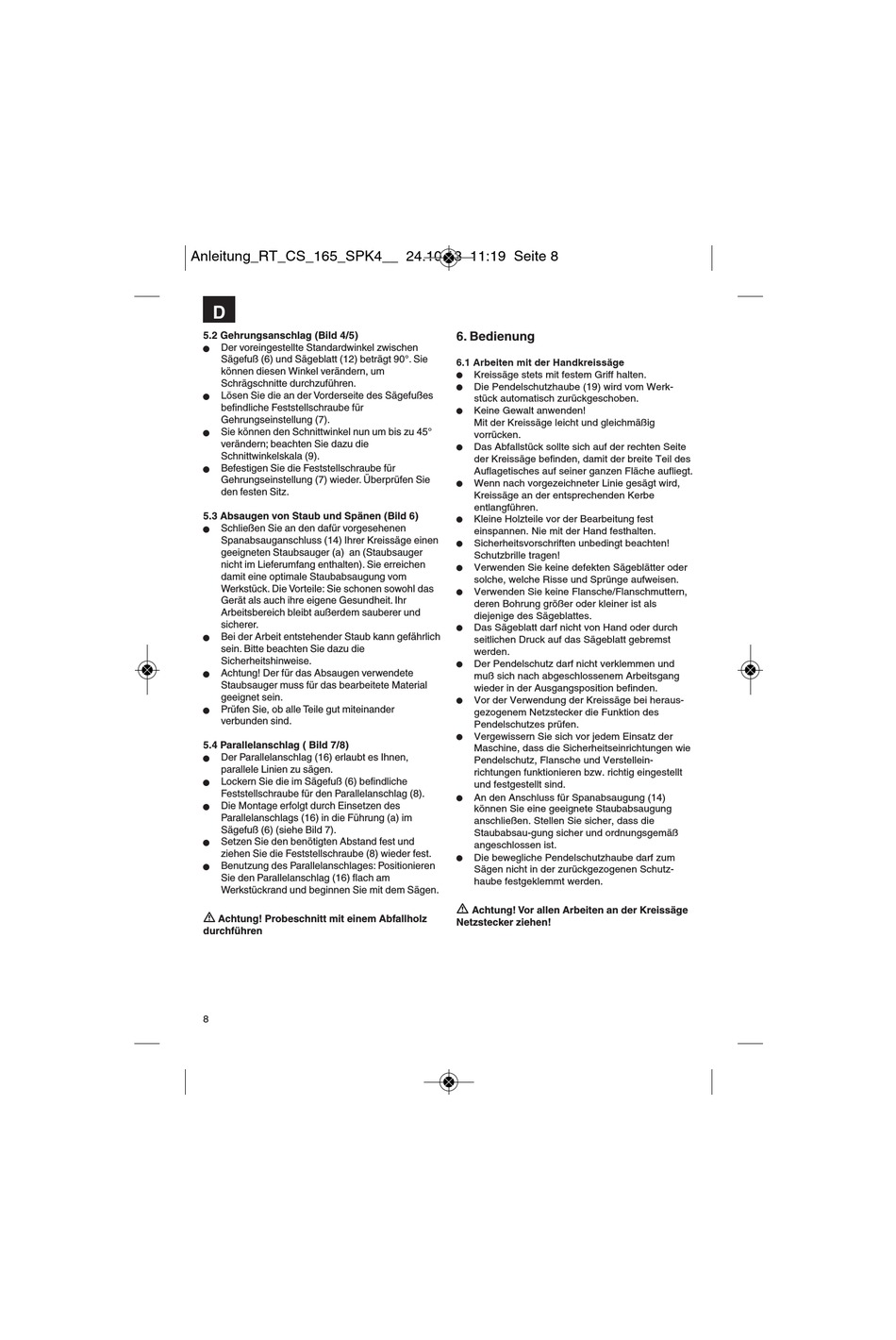

Anleitung_RT_CS_165_SPK4__ 24.10.13 11:19 Seite 8
D
5.2 Gehrungsanschlag (Bild 4/5)
Der voreingestellte Standardwinkel zwischen
n
Sägefuß (6) und Sägeblatt (12) beträgt 90°. Sie
können diesen Winkel verändern, um
Schrägschnitte durchzuführen.
Lösen Sie die an der Vorderseite des Sägefußes
n
befindliche Feststellschraube für
Gehrungseinstellung (7).
Sie können den Schnittwinkel nun um bis zu 45°
n
verändern; beachten Sie dazu die
Schnittwinkelskala (9).
Befestigen Sie die Feststellschraube für
n
Gehrungseinstellung (7) wieder. Überprüfen Sie
den festen Sitz.
5.3 Absaugen von Staub und Spänen (Bild 6)
Schließen Sie an den dafür vorgesehenen
n
Spanabsauganschluss (14) Ihrer Kreissäge einen
geeigneten Staubsauger (a) an (Staubsauger
nicht im Lieferumfang enthalten). Sie erreichen
damit eine optimale Staubabsaugung vom
Werkstück. Die Vorteile: Sie schonen sowohl das
Gerät als auch ihre eigene Gesundheit. Ihr
Arbeitsbereich bleibt außerdem sauberer und
sicherer.
Bei der Arbeit entstehender Staub kann gefährlich
n
sein. Bitte beachten Sie dazu die
Sicherheitshinweise.
Achtung! Der für das Absaugen verwendete
n
Staubsauger muss für das bearbeitete Material
geeignet sein.
Prüfen Sie, ob alle Teile gut miteinander
n
verbunden sind.
5.4 Parallelanschlag ( Bild 7/8)
Der Parallelanschlag (16) erlaubt es Ihnen,
n
parallele Linien zu sägen.
Lockern Sie die im Sägefuß (6) befindliche
n
Feststellschraube für den Parallelanschlag (8).
Die Montage erfolgt durch Einsetzen des
n
Parallelanschlags (16) in die Führung (a) im
Sägefuß (6) (siehe Bild 7).
Setzen Sie den benötigten Abstand fest und
n
ziehen Sie die Feststellschraube (8) wieder fest.
Benutzung des Parallelanschlages: Positionieren
n
Sie den Parallelanschlag (16) flach am
Werkstückrand und beginnen Sie mit dem Sägen.
Achtung! Probeschnitt mit einem Abfallholz
durchführen
8

6. Bedienung

6.1 Arbeiten mit der Handkreissäge
Kreissäge stets mit festem Griff halten.
Die Pendelschutzhaube (19) wird vom Werk-
stück automatisch zurückgeschoben.
Keine Gewalt anwenden!
Mit der Kreissäge leicht und gleichmäßig
vorrücken.
Das Abfallstück sollte sich auf der rechten Seite
der Kreissäge befinden, damit der breite Teil des
Auflagetisches auf seiner ganzen Fläche aufliegt.
Wenn nach vorgezeichneter Linie gesägt wird,
Kreissäge an der entsprechenden Kerbe
entlangführen.
Kleine Holzteile vor der Bearbeitung fest
einspannen. Nie mit der Hand festhalten.
Sicherheitsvorschriften unbedingt beachten!
Schutzbrille tragen!
Verwenden Sie keine defekten Sägeblätter oder
solche, welche Risse und Sprünge aufweisen.
Verwenden Sie keine Flansche/Flanschmuttern,
deren Bohrung größer oder kleiner ist als
diejenige des Sägeblattes.
Das Sägeblatt darf nicht von Hand oder durch
seitlichen Druck auf das Sägeblatt gebremst
werden.
Der Pendelschutz darf nicht verklemmen und
muß sich nach abgeschlossenem Arbeitsgang
wieder in der Ausgangsposition befinden.
Vor der Verwendung der Kreissäge bei heraus-
gezogenem Netzstecker die Funktion des
Pendelschutzes prüfen.
Vergewissern Sie sich vor jedem Einsatz der
Maschine, dass die Sicherheitseinrichtungen wie
Pendelschutz, Flansche und Verstellein-
richtungen funktionieren bzw. richtig eingestellt
und festgestellt sind.
An den Anschluss für Spanabsaugung (14)
können Sie eine geeignete Staubabsaugung
anschließen. Stellen Sie sicher, dass die
Staubabsau-gung sicher und ordnungsgemäß
angeschlossen ist.
Die bewegliche Pendelschutzhaube darf zum
Sägen nicht in der zurückgezogenen Schutz-
haube festgeklemmt werden.
Achtung! Vor allen Arbeiten an der Kreissäge
Netzstecker ziehen!
