3.14 Injektionsventil
3.14
Injektionsventil
3.14.1
Anschluss des Injektionsventils
1
Injektionsventil
3
Verbindungskapillare
An Anschluss 4 angeschlossen. Fördert Elu-
ent zum Injektionsventil.
5
Verbindungskapillare
An Anschluss 1 angeschlossen. Fördert
Probe zum Injektionsventil.
7
PEEK-Druckschraube (6.2744.010)
￭￭￭￭￭￭￭￭
40
Das Injektionsventil verbindet Eluenten- und Probenweg. Durch schnelle
und präzise Ventilumschaltung wird eine durch die Grösse der Proben-
schleife exakt definierte Menge Probenlösung injiziert und mit dem Eluen-
ten auf die Trennsäule gespült.
Das Injektionsventil besitzt sechs Anschlüsse: zwei für den Probenweg,
(Anschlüsse 1 und 2), zwei für den Eluentenweg (Anschlüsse 4 und 5) und
zwei für die Probenschleife (Anschlüsse 3 und 6).
Hinweis
Die Kapillaren des Eluentenweges und des Probenweges sowie die Pro-
benschleife sind beim neu ausgelieferten Gerät bereits installiert.
6
7
2
3
4
1
7
3

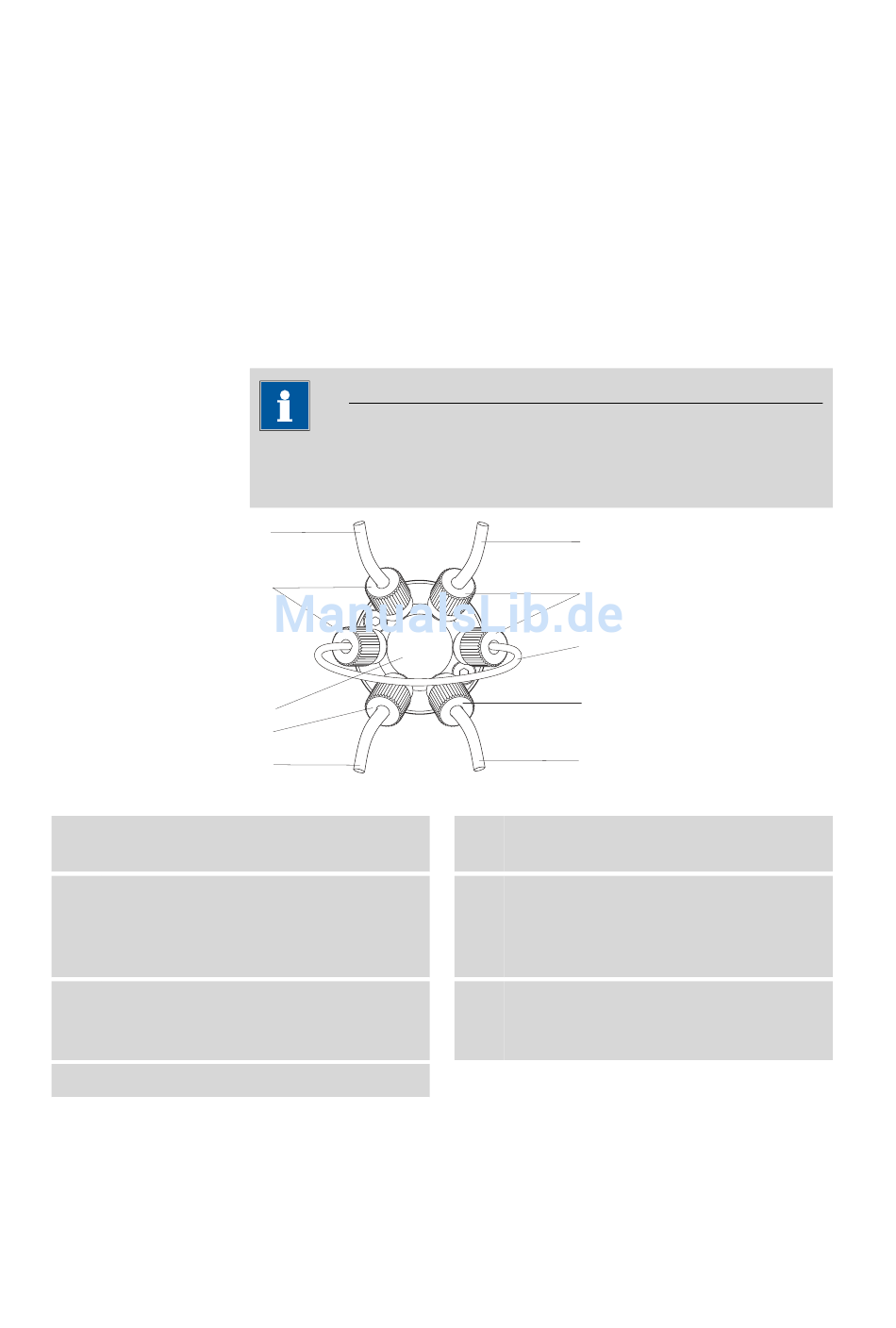

Abbildung 20
Injektionsventil – angeschlossen
5
7
1
2
6
5
7
4
2
Probenschleife
An Anschlüssen 3 und 6 angeschlossen.
4
Verbindungskapillare (Säulen-Ein-
gangskapillare)
An Anschluss 5 angeschlossen. Fördert Elu-
ent zur Trennsäule.
6
Verbindungskapillare
An Anschluss 2 angeschlossen. Fördert
Probe zum Abfallbehälter.
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
881 Compact IC pro – Anion – MCS
