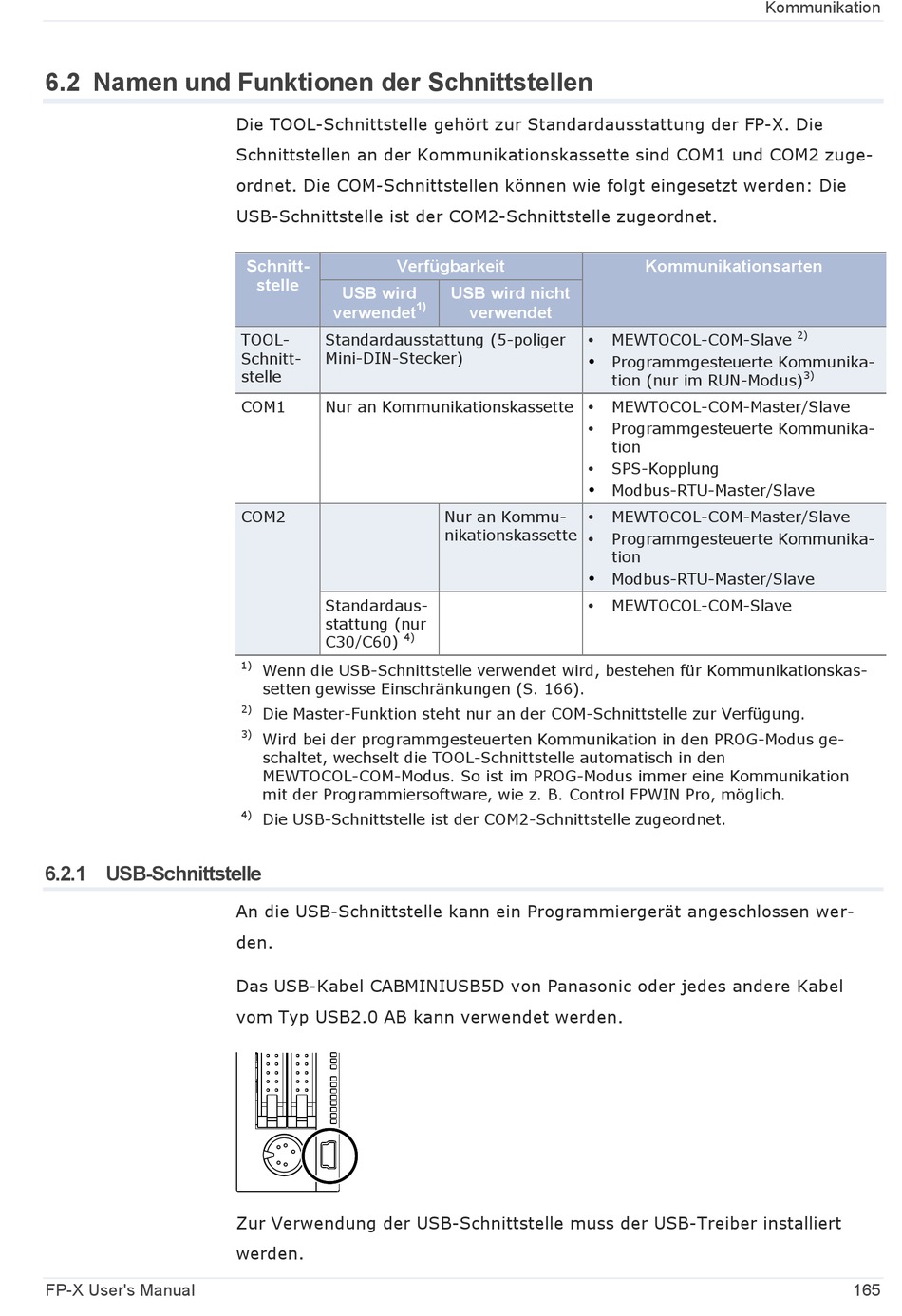

6.2 Namen und Funktionen der Schnittstellen
6.2.1 USB-Schnittstelle
FP-X User's Manual
Die TOOL-Schnittstelle gehört zur Standardausstattung der FP-X. Die
Schnittstellen an der Kommunikationskassette sind COM1 und COM2 zuge-
ordnet. Die COM-Schnittstellen können wie folgt eingesetzt werden: Die
USB-Schnittstelle ist der COM2-Schnittstelle zugeordnet.
Schnitt-
Verfügbarkeit
stelle
USB wird
verwendet
TOOL-
Standardausstattung (5-poliger
Schnitt-
Mini-DIN-Stecker)
stelle
COM1
Nur an Kommunikationskassette
COM2
Standardaus-
stattung (nur
4)
C30/C60)
1)
Wenn die USB-Schnittstelle verwendet wird, bestehen für Kommunikationskas-
setten gewisse Einschränkungen (S. 166).
2)
Die Master-Funktion steht nur an der COM-Schnittstelle zur Verfügung.
3)
Wird bei der programmgesteuerten Kommunikation in den PROG-Modus ge-
schaltet, wechselt die TOOL-Schnittstelle automatisch in den
MEWTOCOL-COM-Modus. So ist im PROG-Modus immer eine Kommunikation
mit der Programmiersoftware, wie z. B. Control FPWIN Pro, möglich.
4)
Die USB-Schnittstelle ist der COM2-Schnittstelle zugeordnet.
An die USB-Schnittstelle kann ein Programmiergerät angeschlossen wer-
den.
Das USB-Kabel CABMINIUSB5D von Panasonic oder jedes andere Kabel
vom Typ USB2.0 AB kann verwendet werden.
Zur Verwendung der USB-Schnittstelle muss der USB-Treiber installiert
werden.
USB wird nicht
1)
verwendet
Nur an Kommu-
nikationskassette
Kommunikationsarten
MEWTOCOL-COM-Slave
Programmgesteuerte Kommunika-
tion (nur im RUN-Modus)
MEWTOCOL-COM-Master/Slave
Programmgesteuerte Kommunika-
tion
SPS-Kopplung
Modbus-RTU-Master/Slave
MEWTOCOL-COM-Master/Slave
Programmgesteuerte Kommunika-
tion
Modbus-RTU-Master/Slave
MEWTOCOL-COM-Slave
Kommunikation
2)
3)
165
