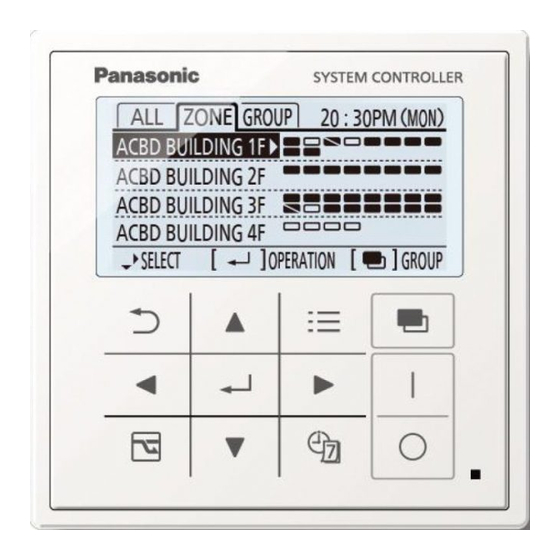

Panasonic CZ-64ESMC3 Bedienungsanleitung

Panasonic CZ-64ESMC3 Bedienungsanleitung

Systemsteuerung
Vorschau ausblenden Andere Handbücher für CZ-64ESMC3:
Inhaltsverzeichnis

Werbung

DEUTSCH
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch
und bewahren Sie sie für die künftige Verwendung auf.
Panasonic Corporation
1006 Kadoma, Kadoma City, Osaka, Japan
Modellbezeichnung:
Panasonic Corporation
http://www.panasonic.com
Bedienungsanleitung
Systemsteuerung
CZ-64ESMC3
Einbauanleitung separat
beiliegend.
CV6233324487

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic CZ-64ESMC3

  • Seite 1 Bedienungsanleitung Systemsteuerung CZ-64ESMC3 Modellbezeichnung: Einbauanleitung separat beiliegend. DEUTSCH Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf. Panasonic Corporation 1006 Kadoma, Kadoma City, Osaka, Japan Panasonic Corporation http://www.panasonic.com...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise WARNUNG VORSICHT Dieses Sicherheitszeichen Dieses Sicherheitszeichen warnt vor einer gefährlichen warnt vor einer gefährlichen Situation oder Handlung, Situation oder Handlung, bei der die Nichtbeachtung bei der die Nichtbeachtung des Sicherheitshinweises zu des Sicherheitshinweises zu schweren Verletzungen oder Verletzungen oder zu Produkt- zum Tod führen kann.
  • Seite 3 • Bedienen Sie das Gerät nicht mit nassen Händen. • Waschen Sie es nicht mit Wasser. Wir danken Ihnen für den Kauf der Panasonic Systemsteuerung.  Lesen Sie die Bedienungsanleitung sorgfältig durch, um sichere Verwendung zu gewährleisten. Dieses Handbuch enthält die Bedienungsanleitung für die Systemsteuerung.
  • Seite 4: Hervorragende Merkmale

    Hervorragende Merkmale Leichte Bedienung • Leicht zu befolgende Anzeige auf großen Bildschirm • Leichte Bedienung in Menü-Anzeige Hoch- und Multifunktionell • Zentrale Steuerung Dieses Gerät alleine steuert alle Klimageräte im Büro. • Energiesparfunktion Spart Energie für vorhandene Klimageräte durch Verringerung von Energieverschwendung. •...
  • Seite 5: Inhaltsverzeichnis

    INHALT Seite  Aus-Timer wiederholen ....42 Vorbereitungen  Kennwort-Einstellung ..... 44  Sicherheitshinweise......2 • PIN ..........44  Hervorragende Merkmale ....4 • Geschützer Bereich ......45  Energiesparfunktion ......6  Filteranzeige und Zeit bis  Klimaanlagen-Steuersystem .... 7 Filterreinigung .........
  • Seite 6: Energiesparfunktion

    Energiesparfunktion Spart Energie für vorhandene Klimageräte durch Verringerung von Energieverschwendung. Temperatur-Auto-Rückkehr  Stellt die geänderte Temperatur automatisch auf die ursprünglich eingestellte Temperatur um, nachdem eine bestimmte Zeit abgelaufen ist. Nur kühlen, wenn ein Besucher anwesend ist Temperaturbereich-Einschränkung  Beschränkt den einstellbaren Temperaturbereich. Temperaturen außerhalb des Bereichs können nicht eingestellt werden.
  • Seite 7: Passwort-Einstellung

    Passwort-Einstellung  Änderungen der Einstellungen dürfen nur von befugtem Personal vorgenommen werden. Wählen Sie den Einstellbereich unter den folgenden 3 Punkten. • Nur Energiespar-Einstellung • Menü-Bedienung + Einstellen des Wochentimers • Alle Tastenbedienungen * Die Energiesparfunktion führt den Energiesparvorgang aus. Klimaanlagen-Steuersystem Das geeignetste Klimaanlagen-Steuersystem kann entsprechend der Skala des Steuerungs-/Überwachungsbereichs gewählt werden.
  • Seite 8 Klimaanlagen-Steuersystem (Fortsetzung)  Anzahl anschließbarer Innengeräte • Innengerät: Max. 64 Geräte • Anzahl der Einstellungen: 4 Zonen, 64 Gruppen • 1 Zone: 16 Gruppen, 64 Geräte  Steuermodus Dieses Gerät ist mit 2 „Betriebsmodi“ und 5 „Modi für gesteuerte Geräte“ ausgestattet * Jede Betriebsart ist bei der Installation eingestellt.
  • Seite 9: Bedienelemente

    Bedienelemente Bedienfeld Return-Taste LCD-Bildschirm Menü-Taste Kehrt zum vorherigen Zeigt das Menü-Anzeigebild an Anzeigebild zurück. (S. 10). Wählen-Taste Schaltet das Anzeigebild um. • Schaltet das Bedienungs-/ Einstellungsziel unter [Alle], [Zone] und [Gruppe] um. • Schaltet das grundlegende Anzeigebild unter [Betr] (Betrieb), [ (FB sperren) und [Lüft/Versch] (Belüftung/Sonst) um.
  • Seite 10: Anzeigefeld

    Bedienelemente (Fortsetzung) Anzeigefeld  Anzeigebild grundlegende Bedienung Bedienungs-/ Anzeigebild umschalten Einstellen des Einstellungsziel Umschalten von [Betr] (Betrieb), Informationssymbols ] (FB sperren) und (Nächste Seite) [Lüft/Versch] (Belüftung/Sonst) DREHZAHL Bedienmodus Klappe Betrieb läuft Temperatur Handbuch einstellen Einstellungsinformation-Symbolbeispiel (im Anzeigebild grundlegende Bedienung und Bereitschaft-Anzeigebild angezeigt) Entsprechend dem Einstellungsstatus sind die Symbole und Anzeigepositionen unterschiedlich.
  • Seite 11  Symbol Symbol Beschreibung Seite Der Innengerät-Filter muss gereinigt werden. S. 46 Das Motoröl muss gewechselt werden. (Nur bei Verwendung einer Gaswärmepumpen-Klimaanlage.) Umschalten der Betriebsmodi ist unzulässig. (Umschalten auf Auto-Modus ist ebenfalls unzulässig.) Verwendung der Fernbedienung ist durch ein zentrales Steuergerät beschränkt.
  • Seite 12: Umschalten Von Anzeigen

    Umschalten von Anzeigen In diesem Abschnitt wird erläutert, wie die Haupt-Anzeigebilder umgeschaltet werden. Bereitschaft-Anzeigebild (S. 16) Wählen Sie das Innengerät aus, das Sie bedienen und einstellen möchten. Bedienanzeigebild • Anzeigebild grundlegende Bedienung (S. 10) Stellen Sie den Bedienmodus, die Temperatur, die Geschwindigkeit der Belüftung und die Luftstromrichtung ein.
  • Seite 13 Anzeigebild Einstellen des Wochentimers Drücken Sie Menü-Anzeigebild Drücken Sie (DE)
  • Seite 14: Grundlegende Bedienungen

    Grundlegende Bedienungen In diesem Abschnitt werden die grundlegenden Bedienungen für dieses Gerät erläutert. Wählen Sie Alle, Zone oder Stellen Sie den Bedienmodus, die Gruppe (Grp) Temperatur, die Geschwindigkeit (S. 16) der Belüftung und die Luftstromrichtung ein (S. 18) Drücken Sie ◄ ► → ▲ ▼. Drücken Sie Drücken Drücken...
  • Seite 15 Führen Sie die Bedienung aus. Beenden Sie die Bedienung. Drücken Sie Drücken Sie Betrieb Eingeschaltet. • Das Popup-Anzeigebild erscheint. (4 s.) • Die Betriebsanzeige leuchtet auf. Betrieb Ausgeschaltet. A: Energiespar-Taste (Bei Verwendung einer Gaswärmepumpen- • Das Popup-Anzeigebild erscheint. (4 s.) Klimaanlage: Führt den effi...
  • Seite 16: Wählen Von Alle, Zone Oder Gruppe

    Wählen von Alle, Zone oder Gruppe Wählen Sie die einzurichtenden Innengeräte aus dem Bereitschaft-Anzeigebild. Schalten Sie das Anzeigebild um. Drücken Sie Alle Zone Wählen Sie das Element. Drücken Sie ▲▼ → Durch Drücken von wird auf das Einstellen-Anzeigebild umgeschaltet. Hinweis ...
  • Seite 17 Alle (Wählen Sie alle Innengeräte.) Drücken Sie * Für All drücken Sie Zone (Wählen Sie die Zone.) Drücken Sie Drücken Sie ▲▼ → • Wählen Sie die Zone unter Zone 1 bis 4. • Gruppen kann in diesem Anzeigebild gewählt werden.
  • Seite 18: Einstellen Von Bedienmodus, Temperatur, Geschwindigkeit Der Belüftung Und Luftstromrichtung

    Einstellen von Bedienmodus, Temperatur, Geschwindigkeit der Belüftung und Luftstromrichtung Nehmen Sie jede Einstellung für das gewählte Innengerät vor. Rufen Sie das Bedienanzeigebild an. [Lüft] (Belüftung) (S. 57)/ [Versch] (Sonst) (S. 61) Drücken Sie (FB-Sperre) (S. 59) Gewähltes Innengerät Wählen Sie das einzustellende Element.
  • Seite 19 Die Ausführung der unter Schritt 2 auf Seite 18 aufgeführten Aktionen. Bedienmodus (z.B. Kühlen, Heizen usw.) Drücken Sie ◄. * Auto: Heizen Der Modus schaltet Entf automatisch zwischen Kühlen Kühlen und Heizen um, um die eingestellte Umluft Temperatur zu Auto erreichen.
  • Seite 20: Übersicht Über Den Wochentimer

    Übersicht über den Wochentimer Sie können einen wöchentlichen Betriebszeitplan festlegen. • Der EIN/AUS-Betriebszeitplan oder die täglichen Temperatureinstellungen können durch das Einstellen des Tages und der Uhrzeit festgelegt werden (z. B. Betriebsstart um 8:00 Uhr morgens, Montag bis Freitag). Anleitung zum Einstellen (Überblick) •...
  • Seite 21: Timer-Reservierung

    Timer-Reservierung Neuregistrierung Diese Anzeigebilder zeigen Beispiele, wenn der folgende Inhalt mit der Timer-Gruppe W2 registriert ist. • Der Kühlbetrieb startet mit 28 °C um 10:40 vormittags an jedem Donnerstag, während [ 1] der Fernbedienung zugewiesen ist. (S. 23) Rufen Sie das Anzeigebild Einstellen des Wochentimers auf.
  • Seite 22 Timer-Reservierung (Fortsetzung) Wählen Sie [Timergruppe]. ▲ ▼ → Wählen Sie die Wochentimergruppe. ▲ ▼ → • Drücken Sie ▲▼, um die Gruppe von W1 bis W8 zur Registrierung zu wählen. Aktivieren Sie [ ] an allen Tagen, bei denen der Timer verwendet wird. ◄...
  • Seite 23: Timerbetrieb

    Einstellen. ▲ ▼ → ◄ ► → (wiederholen)  Timerbetrieb  Timer-Betriebstypen • EIN: Startet den Betrieb. • AUS: Stoppt den Betrieb.  Bedienmodus  Typen von Betriebsarten • KÜHLEN • UMLUFT • AUTO • HEIZEN • ENTF  Temperatur ...
  • Seite 24: Kopieren Von Einstellungen

    Timer-Reservierung (Fortsetzung) Kopieren von Einstellungen Timergruppe kopieren Dies kopiert die registrierte Timergruppe zu einer anderen Timergruppe. Verwenden Sie diese Einstellung, zum Anwenden des gleichen Zeitplans auf mehrere Gruppen. Tageskopie Dies kopiert den registrierten Zeitplan zu anderen Tagen. Verwenden Sie diese Einstellung, zum Anwenden des gleichen Zeitplans auf mehrere Tage. Wählen Sie [Kopierfunktion] Anzeigebild Einstellen des Wochentimers (S.
  • Seite 25: Feiertag Einrichten

    Tageskopie Wählen Sie die Kopierquelle. ◄ ► → Wählen Sie [ ] für alle Kopierziele. ▲ ▼ → ◄ ► → (Wiederholen) Wählen Sie [JA]. ◄ ► → → (Wählen Sie zweimal zum Beenden.) Feiertag einrichten Sie können den Timer für spezifi sche Tage wie nationale Feiertage auf AUS stellen. Wählen Sie [Feiertag einrichten] im Anzeigebild Einstellen des Wochentimers (S.
  • Seite 26: Ändern Oder Löschen Der Timer-Reservierung

    Ändern oder Löschen der Timer- Reservierung Nach Schritt 8 auf Seite 22 wählen Sie den Tag zum Ändern oder Löschen. ◄ ► Wählen Sie den Zeitplan, der geändert oder gelöscht werden soll. ▲ ▼ → Wählen Sie [Ändern] oder [Löschen]. ▲...
  • Seite 27: Menüliste

    Menüliste Gehen Sie zum Menü-Bildschirm. Um zum vorherigen Anzeigebild zurückzukehren Drücken Sie Wird in einem Einstellung-Anzeigebild für mehrere Minuten keine Aktion ausgeführt Das Gerät kehrt auf das Bereitschaft- Anzeigebild zurück. Bei Weitergehen zur nächsten oder vorherigen Seite Drücken Sie ◄ ►. Wählen Sie die Funktion.
  • Seite 28 Menüliste (Fortsetzung)  Menü-Elemente Einzelheiten [Filterstatus] Die unten gezeigten Energiespar- Setzt die Zeit zur Reinigung Filteranzeige Funktionen können unabhängig zurück. Energiesparen S. 29 S. 46 von der (Energiespar) Taste Zeit bis Bestätigt die Zeit zur einzeln eingestellt werden. Filterreinigung nächsten Reinigung. Kennwort- Legt das S.
  • Seite 29: Econavi-Einstellung

    ECONAVI-Einstellung Stellen Sie die ECONAVI-Bedienung auf EIN/AUS. Wählen Sie [Energiesparen] im Menü-Anzeigebild. (S. 27) ▲ ▼ →  Um zum vorherigen Anzeigebild zurückzukehren Drücken Sie  Um zum Bereitschaft-Anzeigebild zurückzukehren Drücken Sie 2 Mal. Wählen Sie [ECONAVI]. ▲ ▼ → Wählen Sie das Ziel.
  • Seite 30: Temperatur-Auto-Rückkehr

    Temperatur-Auto-Rückkehr Stellt die Temperatur nach Ablauf der eingestellten Zeit wieder her, selbst nach einer Änderung der Temperatur. Wählen Sie [Energiesparen] im Menü-Anzeigebild. (S. 27) ▲ ▼ →  Um zum vorherigen Anzeigebild zurückzukehren Drücken Sie  Um zum Bereitschaft-Anzeigebild zurückzukehren Drücken Sie 2 Mal.
  • Seite 31 Wählen Sie das einzustellende Element und stellen Sie auf [ ▲ ▼ → ◄ ► (oder ) → • KÜHLEN Temperatur-Anstiegrichtung • HEIZEN Temperatur-Absinkrichtung Stellen Sie die Zeit für die Rückkehr zur eingestellten Temperatur ein. ▲ ▼ → • 10 bis 240 min (in Schritten von 10 min) Die Temperatur einstellen.
  • Seite 32: Temperaturbereich-Einschränkung

    Temperaturbereich-Einschränkung Beschränkt den einstellbaren Temperaturbereich. Wählen Sie [Energiesparen] im Menü-Anzeigebild. (S. 27) ▲ ▼ →  Um zum vorherigen Anzeigebild zurückzukehren Drücken Sie  Um zum Bereitschaft-Anzeigebild zurückzukehren Drücken Sie 2 Mal. Wählen Sie [Temp.-Bereich]. ▲ ▼ → Wählen Sie [Steuermodus wähl.]. ▲...
  • Seite 33 Prüfen Sie [Bereich-Profi l] Inhalte und nehmen Sie die Einstellung vor, wenn erforderlich. ▲ ▼ → • Drücken Sie ▲ ▼, um die einzustellende Muster-Nr. zu wählen. • Bis zu 8 Muster können registriert werden. Wählen Sie das einzustellende Element und stellen Sie auf [ ▲...
  • Seite 34: Auto-Abschalt-Einstellung

    Auto-Abschalt-Einstellung Ausschaltzeit / Endezeit / Zeitintervall Wird der Betrieb zu einer Auto-Abschaltung aktiv Erkennen Erkennen Erkennen bestimmten Zeit gestoppt (z. B. 60 min 60 min 60 min bei Geschäftsschluss) und wieder Öffnungszeit Abschlusszeit Wenn Bedienung 21:00 22:08 23:00 9:00 erkannt wird... gestartet, stellt diese Funktion den stoppt automatisch.
  • Seite 35: Ausschaltzeit

    Wählen Sie [Ausschalt-Profi l]. ▲ ▼ → ◄ ► (oder ) → • Drücken Sie ▲ ▼, um [Ausschalt-Profi l] zu wählen, und drücken Sie ◄ ► oder , um die Muster-Nr. zu wählen. Prüfen Sie [Ausschalt-Profi l] Inhalte und nehmen Sie die Einstellung vor, wenn erforderlich.
  • Seite 36: Spitzenabschaltung Einstellung

    Spitzenabschaltung Einstellung Spitzenabschnitt Verringert die maximale Leistung durch Festlegen der maximalen Leistung für jede Zeitzone. (S. 6) Wählen Sie [Energiesparen] im Menü-Anzeigebild. (S. 27) ▲ ▼ →  Um zum vorherigen Anzeigebild zurückzukehren Drücken Sie  Um zum Bereitschaft-Anzeigebild zurückzukehren Drücken Sie 2 Mal.
  • Seite 37 Auswählen der Betriebskapazität. ▲ ▼ → → (Drücken Sie 2 Mal zum Beenden.)  Mehrfacheinstellung Wiederholen Sie ab Schritt 4, ohne zu drücken.  Ändern • Wählen Sie das Feld zum Ändern in Schritt 5 auf der vorherigen Seite. • Wählen Sie [Ändern]. ▲...
  • Seite 38: Externer Eingang Spitzenabschaltung

    Spitzenabschaltung Einstellung (Fortsetzung) Externer Eingang Spitzenabschaltung Verringert die maximale Leistung mit externem Gerät. (S. 6) Wählen Sie [Energiesparen] im Menü-Anzeigebild. (S. 27) ▲ ▼ →  Um zum vorherigen Anzeigebild zurückzukehren Drücken Sie  Um zum Bereitschaft-Anzeigebild zurückzukehren Drücken Sie 2 Mal.
  • Seite 39 Auswählen der Betriebskapazität. ▲ ▼ → → (Drücken Sie 2 Mal zum Beenden.)  Mehrfacheinstellung Wiederholen Sie ab Schritt 4, ohne zu drücken.  Ändern • Wählen Sie das Feld zum Ändern in Schritt 5 auf der vorherigen Seite. • Wählen Sie [Ändern]. ▲...
  • Seite 40: Energiesparzeitplan / Effi Zienter Betrieb (Bei Verwendung Einer Wärmepumpen-Klimaanlage)

    Spitzenabschaltung Einstellung (Fortsetzung) Energiesparzeitplan / Effi zienter Betrieb (Bei Verwendung einer Wärmepumpen-Klimaanlage) Verringert die maximale Leistung nur für die festgelegte Zeitzone. (S. 6) Wählen Sie [Energiesparen] im Menü-Anzeigebild. (S. 27) ▲ ▼ →  Um zum vorherigen Anzeigebild zurückzukehren Drücken Sie ...
  • Seite 41 Wählen Sie das Feld zum Registrieren aus. ▲ ▼ → • Bis zu 4 Muster können registriert werden. Startzeit und Endezeit einstellen. ▲ ▼ → ► → ▲ ▼ → → (Drücken Sie 2 Mal zum Beenden.)  Ändern • Wählen Sie das Feld zum Ändern in Schritt 8.
  • Seite 42: Aus-Timer Wiederholen

    Aus-Timer wiederholen Dies stoppt den Betrieb bei jedem Start nach einer bestimmten Zeit. (z. B. Betriebsstopp nach 60 Min.) 60 min Auto- Schaltet das Beendet die Arbeit, Klimagerät ein. ohne das Klimagerät Beginnt zu arbeiten. auszuschalten. Wählen Sie [Energiesparen] im Menü-Anzeigebild.
  • Seite 43 Stellen Sie [Zeitgest. Ausschalten] auf [ ◄ ► (oder Wählen Sie [Ausschalt-Profi l]. ▲ ▼ → ◄ ► (oder ) → • Drücken Sie ▲ ▼, um [Ausschalt-Profi l] zu wählen, und drücken Sie ◄ ► oder , um die Muster-Nr. zu wählen. Prüfen Sie [Ausschalt-Profi...
  • Seite 44: Kennwort-Einstellung

    Kennwort-Einstellung PIN/Geschützer Bereich Stellt das Passwort und den vom Passwort gedeckten Bereich ein. Der vom Passwort gedeckte Bereich kann unter den folgenden 3 Einstellungen gewählt werden. • Energiesparen / Menü- und Wochentimer / Alle Tasten Betrieb (Wenn jede Bedienung gewählt wird, erscheint ein Popup-Anzeigebild für Passwort- Eingabe.) Wählen Sie [Kennwort] im Menü- Anzeigebild.
  • Seite 45: Geschützer Bereich

     Ändern • Wählen Sie das Element zum Ändern in Schritt 4 auf der vorherigen Seite. • Wählen Sie [Ändern].  Löschen • Wählen Sie das Element zum Löschen in Schritt 4 auf der vorherigen Seite. • Wählen Sie [Löschen]. •...
  • Seite 46: Filteranzeige Und Zeit Bis Filterreinigung

    Filteranzeige und Zeit bis Filterreinigung Filteranzeige/Zeit bis Filterreinigung Wählen Sie [Filterstatus] im Menü- Anzeigebild. (S. 27) ▲ ▼ →  Um zum vorherigen Anzeigebild zurückzukehren Drücken Sie  Um zum Bereitschaft-Anzeigebild zurückzukehren Drücken Sie 2 Mal. Wählen Sie das einzustellende Element.
  • Seite 47: Zeit Bis Filterreinigung

    *Um einzelne Funktionen anzuzeigen, siehe Schritte 1 bis 2 auf der vorherigen Seite. Zeit bis Filterreinigung Zum Prüfen der Reinigungszeit Wählen Sie das Ziel. (Siehe S. 29 Schritt 3.) ◄ ► (oder ) → ▲ ▼ → • Drücken Sie ◄ ►, um [Alle] oder [Zone] zu wählen, und drücken Sie ▲...
  • Seite 48: Leiser Betrieb

    Leiser Betrieb Stellt die Zeitzone zur Bedienung mit verringertem Betriebsgeräusch der Außengeräte ein. Wählen Sie [Leiser Betrieb] im Menü-Anzeigebild. (S. 27) ▲ ▼ →  Um zum vorherigen Anzeigebild zurückzukehren Drücken Sie  Um zum Bereitschaft-Anzeigebild zurückzukehren Drücken Sie 2 Mal. Set [Akt.
  • Seite 49: Grundeinstellung

    Grundeinstellung Uhr / Zeitformat / Bediensperre Wählen Sie [Grundeinstellung] im Menü-Anzeigebild. (S. 27) ▲ ▼ →  Um zum vorherigen Anzeigebild zurückzukehren Drücken Sie  Um zum Bereitschaft-Anzeigebild zurückzukehren Drücken Sie 2 Mal. Wählen Sie das einzustellende Element. ▲ ▼ → Datum und Uhrzeit einstellen.
  • Seite 50: Zonen-/Gruppenname Einstellung

    Grundeinstellung (Fortsetzung) Zonen-/Gruppenname Einstellung Stellt Namen für Zonen und Gruppen ein. Wählen Sie [Grundeinstellung] im Menü-Anzeigebild. (S. 27) ▲ ▼ →  Um zum vorherigen Anzeigebild zurückzukehren Drücken Sie  Um zum Bereitschaft-Anzeigebild zurückzukehren Drücken Sie 2 Mal. Wählen Sie [Zonen-/Gruppenname] ▲...
  • Seite 51 Geben Sie den Namen ein. (Wiederholen Sie den Vorgang für alle Zeichen.) ▲ ▼ ◄ ► → • Für Zone Bis zu 14 Zeichen • Für Gruppe Bis zu 16 Zeichen (Einschließlich Leerz.)  Um den Zeichentyp zu ändern Zeichentyp Wählen Sie den Zeichentyp mit ◄...
  • Seite 52: Tastenton

    Grundeinstellung (Fortsetzung) Tastenton / Kontrast / Hintergrundbeleuchtung / Sprache / Kontaktdaten Wählen Sie [Grundeinstellung] im Menü-Anzeigebild. (S. 27) ▲ ▼ →  Um zum vorherigen Anzeigebild zurückzukehren Drücken Sie  Um zum Bereitschaft-Anzeigebild zurückzukehren Drücken Sie 2 Mal. Wählen Sie das einzustellende Element.
  • Seite 53: Sprache

    Sprache Einstellen. ▲ ▼ ◄ ► → Kontaktdaten • Wenn Kontaktaufnahme zur Wartung benötigen, sehen Sie auf der Rückseite der Bedienungsanweisungen für Innengeräte oder Außengeräte nach. (DE)
  • Seite 54: Einstellungsliste

    Einstellungsliste Gruppe Information / Setup Info Listet die Bedeutungen der Einstellungsinformationssymbole auf. Einstellen des Informationssymbols Wählen Sie [Einstellungsliste] im Menü-Anzeigebild. (S. 27) ▲ ▼ →  Um zum vorherigen Anzeigebild zurückzukehren Drücken Sie  Um zum Bereitschaft-Anzeigebild zurückzukehren Drücken Sie 2 Mal.
  • Seite 55: Einstell.info

    *Um einzelne Funktionen anzuzeigen, siehe Schritte 1 bis 2 auf der vorherigen Seite. Einstell.info Die Symbole entsprechend den Einstellungen werden angezeigt, wenn Sie für mindestens eine Gruppe unter allen Verbindungsgruppen eingestellt sind. Wählen Sie das Einstellinformationen-Symbol. ▲ ▼ ◄ ► → Wählen Sie das Element.
  • Seite 56: Einstellen Der Informationssymbolliste

     Einstellen der Informationssymbolliste Symbol Beschreibung Seite Umschalten zwischen Betriebsanleitung ist unzulässig (Umschalten auf – Auto-Modus ist ebenfalls unzulässig). Verwendung der Fernbedienung ist durch das zentrales Steuergerät beschränkt. – (Nur im Fernbedienungsmodus) Der Innengerät-Filter muss gereinigt werden. S. 46 Das Motoröl muss gewechselt werden. (Nur wenn eine Wärmepumpen- –...
  • Seite 57: Belüftungseinstellungen

    Belüftungseinstellungen Dieses Gerät kann die Belüftung beim Betrieb für die folgenden Innengeräte steuern. Das am Klimagerät angeschlossene Gebläse kann EIN/AUS geschaltet werden, während das Klimagerät läuft. * Wenn die Belüftungsfunktion nicht vorhanden ist Wenn keine der obigen Einstellungen für die gewählte Gruppe eingestellt ist, wird das oben rechts gezeigten Lüftungs-Anzeigebild angezeigt.
  • Seite 58 Belüftungseinstellungen (Fortsetzung) Hinweis  Das Anzeigebild ist je nach dem angeschlossenen Modell unterschiedlich. Beispiel (Anzeigebild [Versch] S. 61)  Wenn kein Gebläse vorhanden ist, erscheint das unten gezeigte Anzeigebild. (DE)
  • Seite 59: Deaktivieren Des Fernbedienungsbetriebs

    Deaktivieren des Fernbedienungsbetriebs Deaktiviert die Fernbedienung für die gewählten Innengeräte. Wählen Sie Innengeräte. (S. 16) Schalten Sie auf die das Fernbedienungssperre-Anzeigebild um. Drücken Sie Wählen Sie [ 1] bis [ : Bedienung ist zulässig. ▲ ▼ → : Bedienung ist unzulässig.
  • Seite 60 Ändern der Einstellungsinhalte für die Fernbedienung [ bis [ Wählen Sie [FB-Sperre] im Menü- Anzeigebild. (S. 27) ▲ ▼ → Wählen Sie [ 1] bis [ ▲ ▼ → Wählen Sie das zu deaktivierende Element. ◄ ► → ▲ ▼ → •...
  • Seite 61: Anderes Anzeigebild

    Anderes Anzeigebild Filteranzeige quittieren / Wochentimer / Feiertag Wenn das Register [Lüft/Versch] [Versch] zeigt, können die Einstellungen im Anzeigebild [Versch] vorgenommen werden. • Filteranzeige quittieren • Wochentimer Einstellung Aktivieren/Deaktivieren • Feiertag-Einstellung Schalten Sie auf das Anzeigebild [Versch] auf S. 12. Drücken Sie Filteranzeige quittieren Zeigt die Filterreinigungszeit an und stellt die vergangene Zeit seit der Reinigung zurück.
  • Seite 62: Störungssuche

    Störungssuche Betrieb startet nicht nach dem Drücken von Überprüfen Sie Folgendes, bevor Sie sich an den Reparaturservice wenden. Deaktivieren der  Kann nicht Betrieb bei Verwendung Fernbedienung nicht im Fernbedienungsmodus ausführen. möglich (Fernbedienung (S. 8) unzulässig)  Nach einem Stromausfall drücken Sie wieder →...
  • Seite 63  Wenn eine der folgenden Störmeldungen angezeigt wird, schalten Sie das Gerät aus und nach Alarm wird ca. 1 Minute wieder ein. angezeigt. (Die Störmeldung wird nicht mehr angezeigt) Alarm-Indikator (z. B.) [•E04 •E06 •P10 •P20 •H06] → Wenn die Störmeldung nicht mehr auftritt, kann das Gerät normal verwendet werden.
  • Seite 64: Technische Daten

    ± 30 Sekunden/Monat (bei Normaltemperatur 25 ˚C) Genauigkeit * Gelegentlich nachstellen. 100 Stunden (bei voller Aufl adung) Laufzeit *Ca. 8 Stunden sind für volle Ladung erforderlich. Anzahl angeschlossener Bis zu 64 Gruppen (64 Geräte) Innengeräte © Panasonic Corporation 2016 (DE)
