3.5 Sensoren anschliessen
3.5.4
Temperaturfühler oder Elektrode mit integriertem Temperatur-
fühler anschliessen
3.5.5
iConnect anschliessen
￭￭￭￭￭￭￭￭
24
Am Anschluss Temp. kann ein Temperaturfühler des Typs Pt1000 oder
NTC angeschlossen werden.
Schliessen Sie den Temperaturfühler oder die Elektrode mit integriertem
Temperaturfühler wie folgt an:

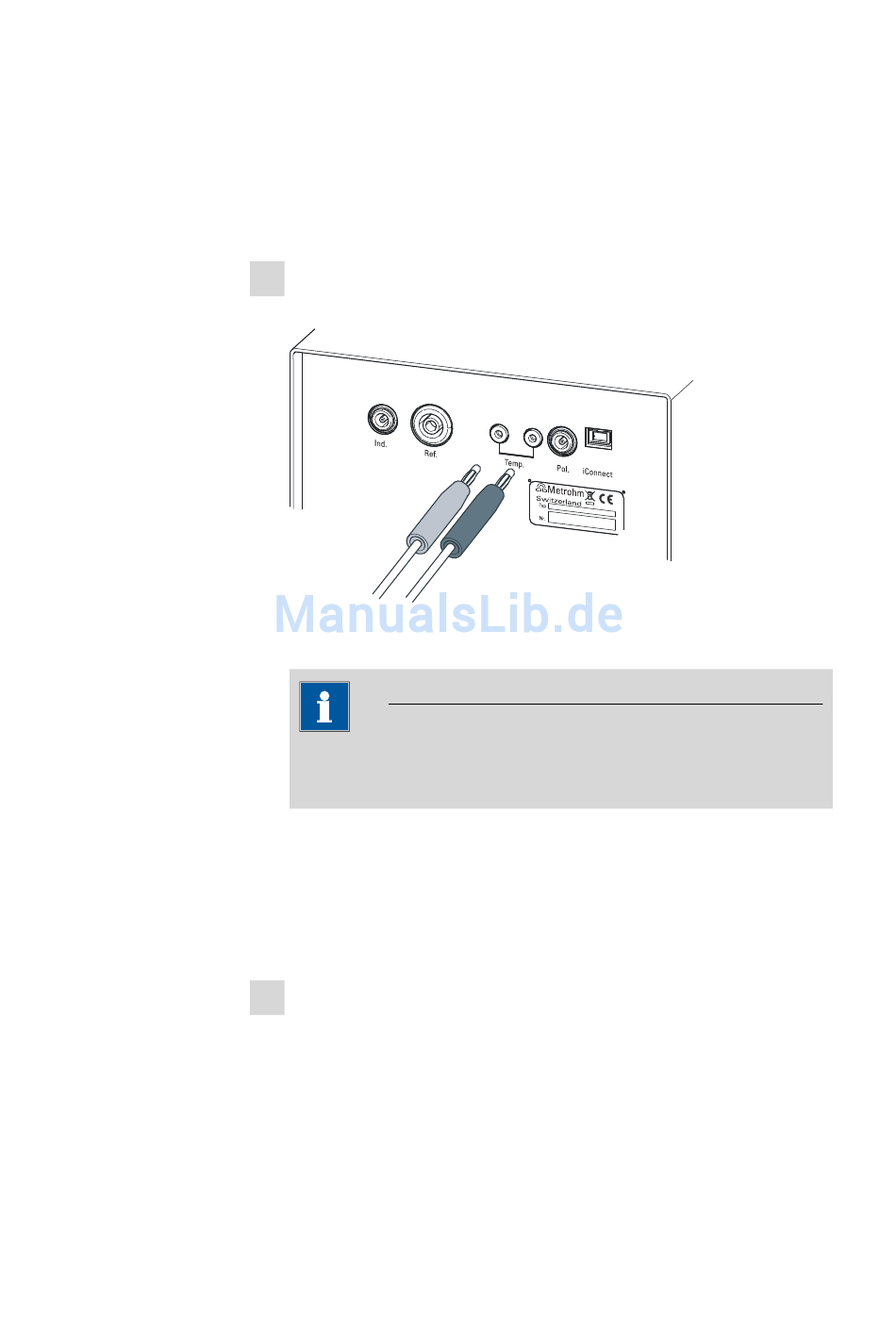

1 Die Stecker vom Temperaturfühler in die Buchsen Temp. des pH
Modules stecken.
Abbildung 15
HINWEIS
Stecken Sie den roten Stecker immer in die rote Buchse. Nur so ist
die Abschirmung gegen elektrische Störeinflüsse gewährleistet.
Am 867 pH Module kann ein externes Messinterface, 854 iConnect, ange-
schlossen werden.
Schliessen Sie den iConnect wie folgt an:
1 Den Stecker des iConnect in die Buchse iConnect des 867 pH
Module stecken.
Achten Sie darauf, dass die Markierung auf dem Stecker, wie in der
Abbildung dargestellt, mit der Markierung am pH Module überein-
stimmt.
Temperaturfühler oder Elektrode mit integriertem
Temperaturfühler anschliessen
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
867 pH Module
