Anschluss an die
Spannungsversorgung
Nur ein qualifizierter Elektriker darf die Schweißmaschine
an das Versorgungsnetz anschließen. Die Installation
muss gemäß dem entsprechenden National Electrical
Code und örtlichen Bestimmungen erfolgen.
Vor dem Einschalten müssen Eingangsspannung, Phase
und Frequenz, mit denen diese Maschine versorgt wird,
überprüft werden. Prüfen Sie die Schutzleiterverbindung
der Maschine zum Netzeingang. Das Schweißgerät
POWERTEC i250C STANDARD/ ADVANCED,
POWERTEC i320C STANDARD/ ADVANCED muss an
eine korrekt installierte Steckdose mit Schutzleiter
angeschlossen werden.
Die Eingangsspannung beträgt 400V Wechselstrom
50/60Hz. Weitere Informationen zu der Versorgung
finden Sie in der Bedienungsanleitung unter Technische
Daten und auf dem Typenschild der Maschine.
Eine ausreichende Spannungs- und Stromversorgung für
den Normalbetrieb der Maschine ist zu gewährleisten.
Die/die vorzusehende Sicherung bzw. Schutzschalter und
die Kabelabmessungen sind in dieser
Bedienungsanleitung unter Technische Daten
angegeben.
Das Schweißgerät kann von einem Stromgenerator mit
einer Ausgangsleistung von mindestens 30% höher als
die Eingangsleistung
werden.
Wird die Schweißmaschine
versorgt, diese zur Vermeidung eines Schadens vor dem
Generatorbetrieb abschalten!

Ausgangsverbindungen

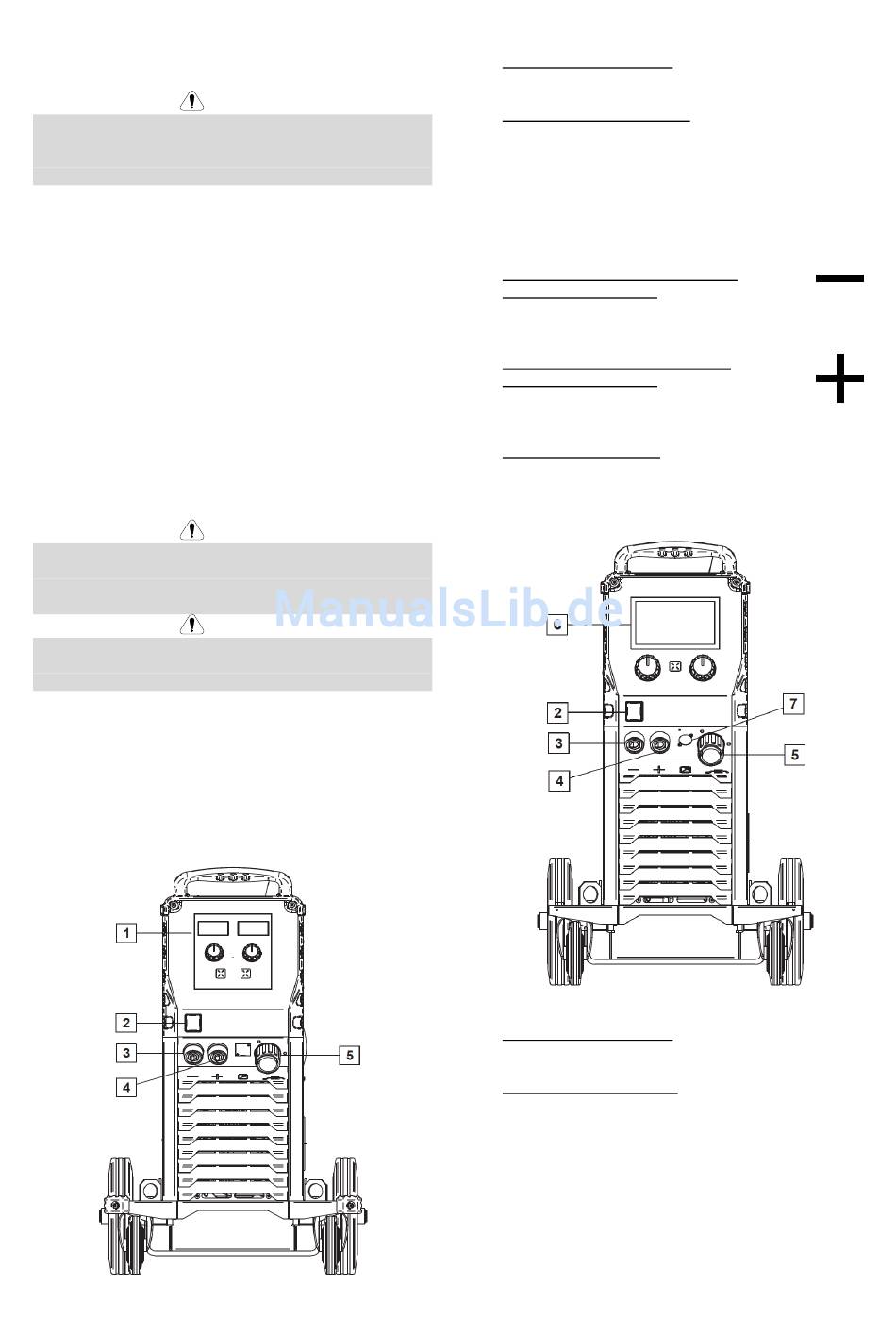

Siehe. auch Punkte [3], [4] und [5] der nachstehenden
Abbildungen.
Bedienungselemente und
Kontrollanzeigen
Bedienfeld
Standardversion
Deutsch
ACHTUNG
ACHTUNG
des Schweißgeräts versorgt
ACHTUNG
von einem Generator
1. U0 Benutzerschnittstelle: Siehe Kapitel
„Benutzerschnittstellen".
2. Netzschalter ON/OFF (I/O): Steuert den
Netzspannungseingang in das Gerät. Stellen Sie
sicher, dass die Stromquelle vor dem Einschalten des
Netzschalters ("I") an die Netzspannungsversorgung
angeschlossen ist. Nach Anschluss der
Netzspannung und Einschalten des Netzschalters
leuchtet die Anzeige auf. So wird angezeigt, dass das
Gerät schweißbereit ist.
3. Negative Ausgangsbuchse für den
Schweißstromkreislauf: Für den Anschluss
einer Werkstückleitung oder zum Schweißen am
Minuspol
4. Positive Ausgangsbuchse für den
Schweißstromkreislauf: Für den Anschluss
eine Schweißleitung zum Schweißen am
Pluspol oder einer Werkstückleitung /
5. EURO Brenneranscluß: Für den Anschluss eines
Schweißbrenners (MSG/Fülldraht).
Bedienfeld
Erweiterte Version
6. U7 Benutzerschnittstelle: Siehe Kapitel
„Benutzerschnittstellen".
7. Fernbedien-Steckbuchse: Zum Anschließen der
Fernbedien-Einrichtung. An diesen Anschluss kann
die Fernbedienung angeschlossen werden. Siehe
Kapitel "Zubehör".
5
Abb. 1
Abb. 2
