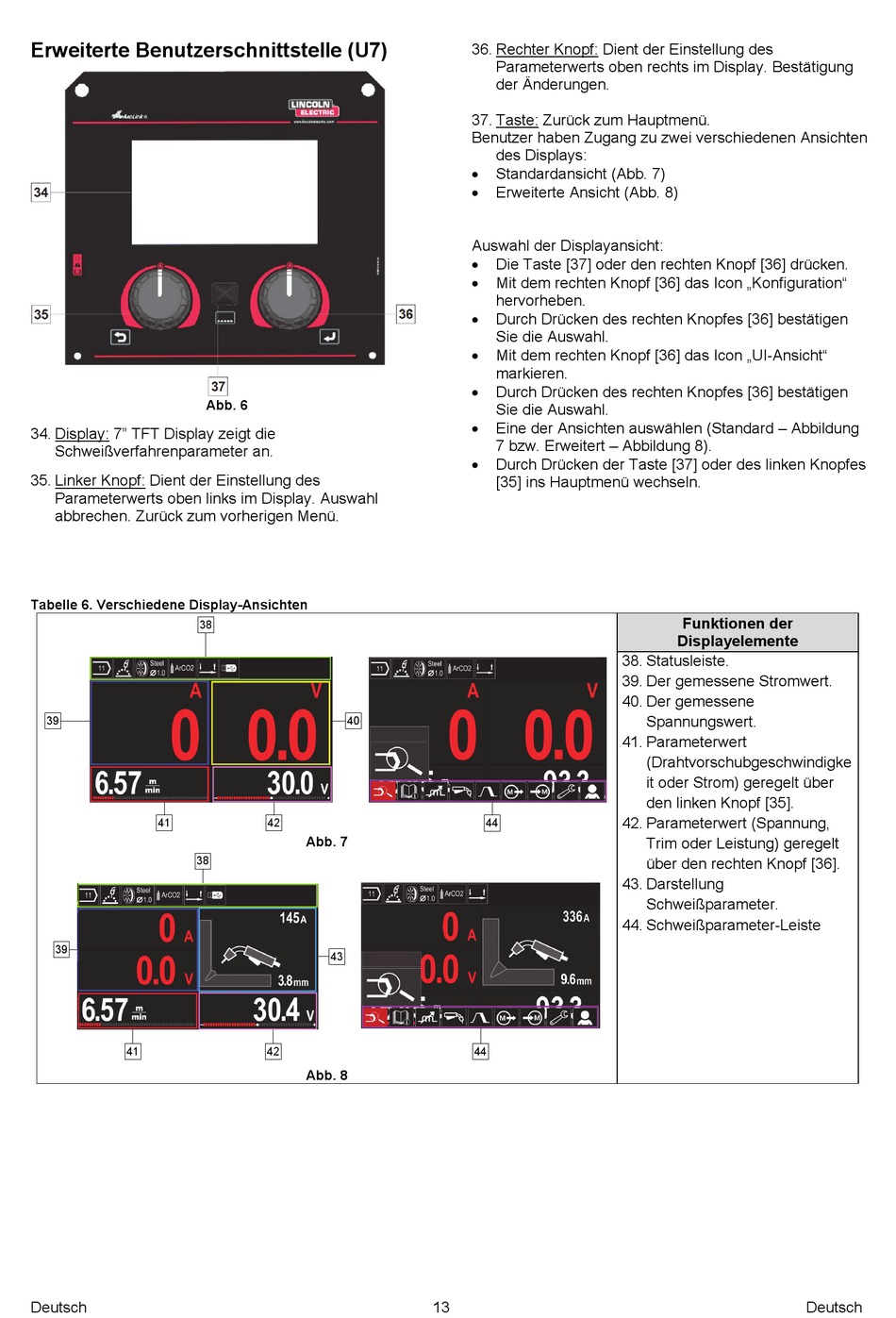

Erweiterte Benutzerschnittstelle (U7)

34. Display: 7" TFT Display zeigt die
Schweißverfahrenparameter an.
35. Linker Knopf: Dient der Einstellung des
Parameterwerts oben links im Display. Auswahl
abbrechen. Zurück zum vorherigen Menü.
Tabelle 6. Verschiedene Display-Ansichten
39
41
38
39
41
Deutsch
Abb. 6
38
40
42
Abb. 7
43
42
Abb. 8
36. Rechter Knopf: Dient der Einstellung des
Parameterwerts oben rechts im Display. Bestätigung
der Änderungen.
37. Taste: Zurück zum Hauptmenü.
Benutzer haben Zugang zu zwei verschiedenen Ansichten
des Displays:

Standardansicht (Abb. 7)

Erweiterte Ansicht (Abb. 8)
Auswahl der Displayansicht:

Die Taste [37] oder den rechten Knopf [36] drücken.

Mit dem rechten Knopf [36] das Icon „Konfiguration"
hervorheben.

Durch Drücken des rechten Knopfes [36] bestätigen
Sie die Auswahl.

Mit dem rechten Knopf [36] das Icon „UI-Ansicht"
markieren.

Durch Drücken des rechten Knopfes [36] bestätigen
Sie die Auswahl.

Eine der Ansichten auswählen (Standard – Abbildung
7 bzw. Erweitert – Abbildung 8).

Durch Drücken der Taste [37] oder des linken Knopfes
[35] ins Hauptmenü wechseln.
44
44
13
Funktionen der
Displayelemente
38. Statusleiste.
39. Der gemessene Stromwert.
40. Der gemessene
Spannungswert.
41. Parameterwert
(Drahtvorschubgeschwindigke
it oder Strom) geregelt über
den linken Knopf [35].
42. Parameterwert (Spannung,
Trim oder Leistung) geregelt
über den rechten Knopf [36].
43. Darstellung
Schweißparameter.
44. Schweißparameter-Leiste
