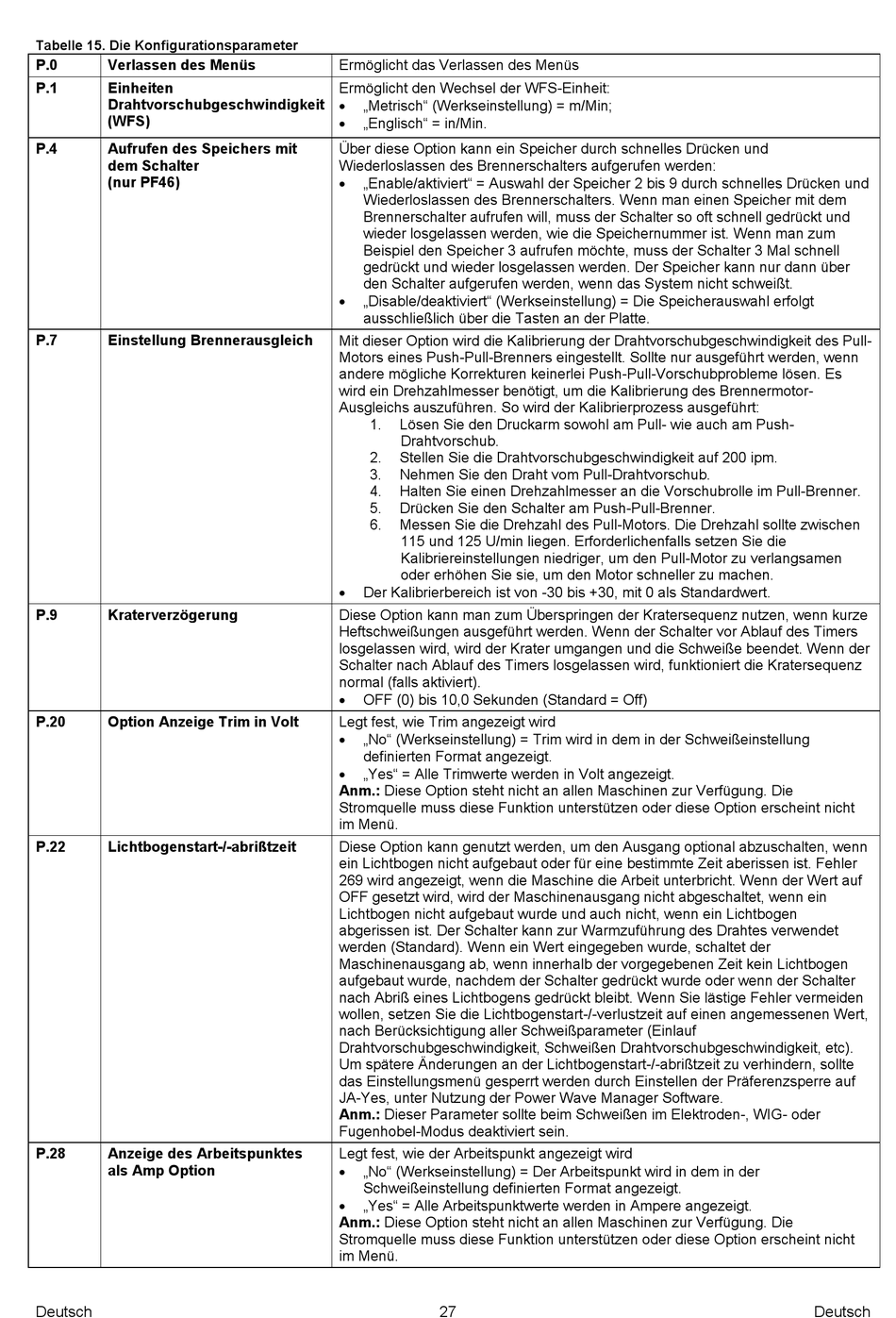

Tabelle 15. Die Konfigurationsparameter
P.0 Verlassen des Menüs
P.1 Einheiten
Drahtvorschubgeschwindigkeit
(WFS)
P.4 Aufrufen des Speichers mit
dem Schalter
(nur PF46)
P.7 Einstellung Brennerausgleich
P.9 Kraterverzögerung
P.20 Option Anzeige Trim in Volt
P.22 Lichtbogenstart-/-abrißtzeit
P.28 Anzeige des Arbeitspunktes
als Amp Option
Deutsch
Ermöglicht das Verlassen des Menüs
Ermöglicht den Wechsel der WFS-Einheit:

„Metrisch" (Werkseinstellung) = m/Min;

„Englisch" = in/Min.
Über diese Option kann ein Speicher durch schnelles Drücken und
Wiederloslassen des Brennerschalters aufgerufen werden:

„Enable/aktiviert" = Auswahl der Speicher 2 bis 9 durch schnelles Drücken und
Wiederloslassen des Brennerschalters. Wenn man einen Speicher mit dem
Brennerschalter aufrufen will, muss der Schalter so oft schnell gedrückt und
wieder losgelassen werden, wie die Speichernummer ist. Wenn man zum
Beispiel den Speicher 3 aufrufen möchte, muss der Schalter 3 Mal schnell
gedrückt und wieder losgelassen werden. Der Speicher kann nur dann über
den Schalter aufgerufen werden, wenn das System nicht schweißt.

„Disable/deaktiviert" (Werkseinstellung) = Die Speicherauswahl erfolgt
ausschließlich über die Tasten an der Platte.
Mit dieser Option wird die Kalibrierung der Drahtvorschubgeschwindigkeit des Pull-
Motors eines Push-Pull-Brenners eingestellt. Sollte nur ausgeführt werden, wenn
andere mögliche Korrekturen keinerlei Push-Pull-Vorschubprobleme lösen. Es
wird ein Drehzahlmesser benötigt, um die Kalibrierung des Brennermotor-
Ausgleichs auszuführen. So wird der Kalibrierprozess ausgeführt:
1. Lösen Sie den Druckarm sowohl am Pull- wie auch am Push-
Drahtvorschub.
2. Stellen Sie die Drahtvorschubgeschwindigkeit auf 200 ipm.
3. Nehmen Sie den Draht vom Pull-Drahtvorschub.
4. Halten Sie einen Drehzahlmesser an die Vorschubrolle im Pull-Brenner.
5. Drücken Sie den Schalter am Push-Pull-Brenner.
6. Messen Sie die Drehzahl des Pull-Motors. Die Drehzahl sollte zwischen
115 und 125 U/min liegen. Erforderlichenfalls setzen Sie die
Kalibriereinstellungen niedriger, um den Pull-Motor zu verlangsamen
oder erhöhen Sie sie, um den Motor schneller zu machen.

Der Kalibrierbereich ist von -30 bis +30, mit 0 als Standardwert.
Diese Option kann man zum Überspringen der Kratersequenz nutzen, wenn kurze
Heftschweißungen ausgeführt werden. Wenn der Schalter vor Ablauf des Timers
losgelassen wird, wird der Krater umgangen und die Schweiße beendet. Wenn der
Schalter nach Ablauf des Timers losgelassen wird, funktioniert die Kratersequenz
normal (falls aktiviert).

OFF (0) bis 10,0 Sekunden (Standard = Off)
Legt fest, wie Trim angezeigt wird

„No" (Werkseinstellung) = Trim wird in dem in der Schweißeinstellung
definierten Format angezeigt.

„Yes" = Alle Trimwerte werden in Volt angezeigt.
Anm.: Diese Option steht nicht an allen Maschinen zur Verfügung. Die
Stromquelle muss diese Funktion unterstützen oder diese Option erscheint nicht
im Menü.
Diese Option kann genutzt werden, um den Ausgang optional abzuschalten, wenn
ein Lichtbogen nicht aufgebaut oder für eine bestimmte Zeit aberissen ist. Fehler
269 wird angezeigt, wenn die Maschine die Arbeit unterbricht. Wenn der Wert auf
OFF gesetzt wird, wird der Maschinenausgang nicht abgeschaltet, wenn ein
Lichtbogen nicht aufgebaut wurde und auch nicht, wenn ein Lichtbogen
abgerissen ist. Der Schalter kann zur Warmzuführung des Drahtes verwendet
werden (Standard). Wenn ein Wert eingegeben wurde, schaltet der
Maschinenausgang ab, wenn innerhalb der vorgegebenen Zeit kein Lichtbogen
aufgebaut wurde, nachdem der Schalter gedrückt wurde oder wenn der Schalter
nach Abriß eines Lichtbogens gedrückt bleibt. Wenn Sie lästige Fehler vermeiden
wollen, setzen Sie die Lichtbogenstart-/-verlustzeit auf einen angemessenen Wert,
nach Berücksichtigung aller Schweißparameter (Einlauf
Drahtvorschubgeschwindigkeit, Schweißen Drahtvorschubgeschwindigkeit, etc).
Um spätere Änderungen an der Lichtbogenstart-/-abrißtzeit zu verhindern, sollte
das Einstellungsmenü gesperrt werden durch Einstellen der Präferenzsperre auf
JA-Yes, unter Nutzung der Power Wave Manager Software.
Anm.: Dieser Parameter sollte beim Schweißen im Elektroden-, WIG- oder
Fugenhobel-Modus deaktiviert sein.
Legt fest, wie der Arbeitspunkt angezeigt wird

„No" (Werkseinstellung) = Der Arbeitspunkt wird in dem in der
Schweißeinstellung definierten Format angezeigt.

„Yes" = Alle Arbeitspunktwerte werden in Ampere angezeigt.
Anm.: Diese Option steht nicht an allen Maschinen zur Verfügung. Die
Stromquelle muss diese Funktion unterstützen oder diese Option erscheint nicht
im Menü.
