Die Belegung der SPEAKON-Lautsprecheranschlüsse können Sie aus der folgenden
Aufstellung ersehen:
Lautsprecherpol
Pin
Pluspol
1+
Minuspol
1-

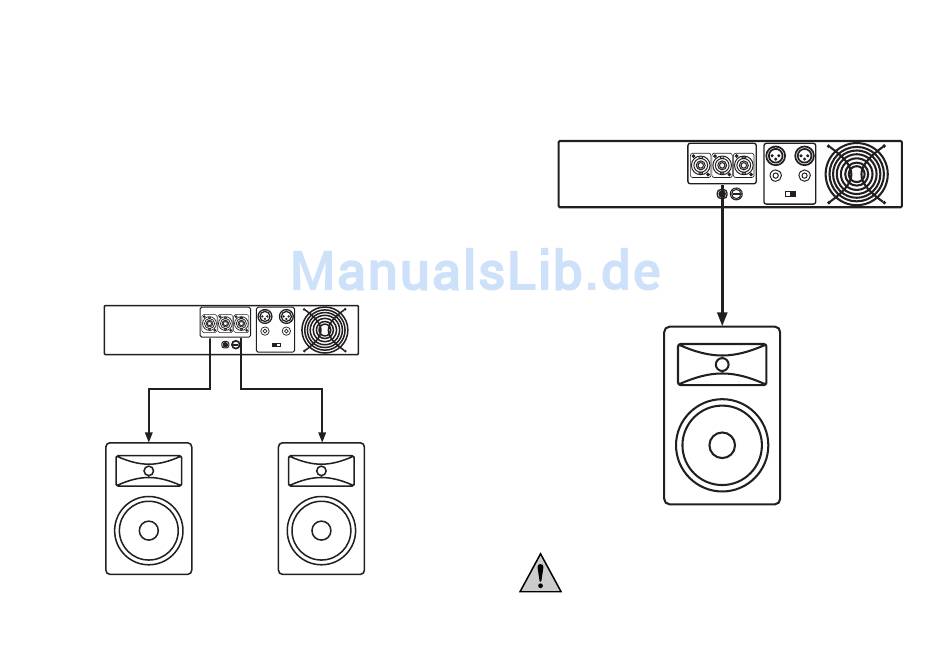

Stereobetrieb:
Verbinden Sie den linken Lautspre-
cher
mit
den
Lautsprecheran-
schlüssen des Kanals A.
Verbinden Sie den rechten Laut-
sprecher mit den Lautsprecheran-
schlüssen des Kanals B.
R
10
Der Betriebsartschalter (16) befin-
det sich in der Stellung "STEREO".
Verbinden Sie die SPEAKON-Lei-
tung des linken Lautsprechers mit
dem SPEAKON-Ausgang für Kanal
A (10).
Verbinden Sie die SPEAKON-Lei-
tung des rechten Lautsprechers mit
dem SPEAKON-Ausgang für Kanal
B (8).
OUTPUTS
BALANCED
CH.B
BRIDGE MONO
CH.A
CH.B
CH.A MONO
MONO/
STEREO
BRIDGE
INPUTS
L
Mono-Brückenbetrieb:
Verbinden Sie den Lautsprecher mit
den entsprechenden Lautsprecher-
anschlüssen.
Netzanschluß
Stellen Sie sicher, daß vor dem Anschluß des PA-Verstärkers an
das Stromversorgungsnetz der Netzschalter–POWER (7) ausge-
schaltet und die Lautstärkeregler Kanal A (5) und Kanal B (6) auf
Minimum (Linksanschlag) gedreht sind.
Der Betriebsartschalter (16) befin-
det
sich
in
der
„MONO/BRIDGE".
Verbinden Sie die SPEAKON-Lei-
tung des Lautsprechers mit dem
SPEAKON-Ausgang
MONO (9).
OUTPUTS
BALANCED
CH.B
BRIDGE MONO
CH.A
CH.A MONO
CH.B
MONO/
STEREO
BRIDGE
INPUTS
Stellung
BRIDGE
11
