Einführung
Sehr geehrter Kunde,
wir bedanken uns für den Kauf des PA-Verstärkers.
Mit diesem PA-Verstärker haben Sie ein Produkt erworben, welches nach dem heuti-
gen Stand der Technik gebaut wurde.
Der Aufbau entspricht der Schutzklasse I. Darüber hinaus ist das Gerät fun-
kentstört. Dieses Produkt erfüllt somit die Anforderungen der geltenden
europäischen und nationalen Richtlinien. Die Konformität wurde nachgewie-
sen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hin-
terlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen müs-
sen Sie als Anwender diese Bedienungsanleitung beachten!
Bei Fragen wenden Sie sich an unsere
Technische Beratung Tel. 0180/5 31 21 18
Mo. – Fr. 8.00 bis 18.00 Uhr
Bestimmungsgemäße Verwendung
Der PA-Verstärker V-6 dient zur Verstärkung von niederpegeligen Audiosignalen in
semiprofessionellen bzw. professionellen Audioanlagen und wird dabei zwischen die
zu verstärkende Signalquelle und die Lautsprecher geschaltet.
Der Verstärker ist zur Ansteuerung von Lautsprecherboxen mit einer Mindestimpe-
danz von 4 Ohm ausgelegt. Das Gerät selbst darf nur mit einer niederpegeligen
Audioquelle angesteuert werden.
Dieses Produkt ist nur für den Anschluß an 230 Volt / 50 Hz (10/16 A) Wechselspan-
nung und nur für Schutzkontaktsteckdosen zugelassen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der
Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Pro-
duktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluß, Brand, elektri-
scher Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. umge-
baut und das Gehäuse nicht geöffnet werden!
Die Sicherheitshinweise sind unbedingt zu befolgen!
2
Vorderseite
1
2
1
PEAK
MONO/BRIDGE
PEAK
CHANNEL A/BRIDGE
CHANNEL B
5
6
Rückseite
8
CH.B

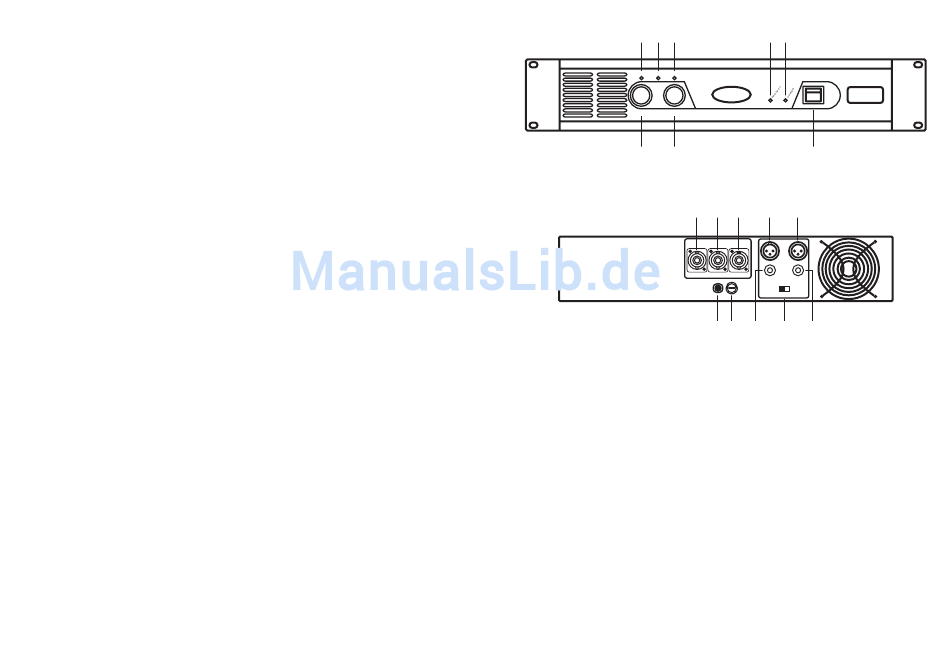

Einzelteilbezeichnungen:
1 PEAK-LEDs
2 MONO/BRIDGE-LED
3 PROTECT-LED
4 POWER-LED
5 Lautstärkeregler Kanal A
6 Lautstärkeregler Kanal B
7 Netzschalter - POWER
8 SPEAKON-Ausgang Kanal B
9 SPEAKON Ausgang BRIDGE MONO
10 SPEAKON Ausgang Kanal A
11 XLR-Eingang Kanal B
12 XLR-Eingang Kanal A
13 Netzleitung
14 Sicherungshalter
15 Klinkeneingang Kanal B
16 Betriebsartschalter
17 Klinkeneingang Kanal A
3
3
4
ON
V-6
STK
2-CHANNEL
POWER AMPLIFIER
OFF
Professional Audio
POWER
7
9
10
11
12
OUTPUTS
BALANCED
BRIDGE MONO
CH.A
CH.B
CH.A MONO
MONO/
STEREO
BRIDGE
INPUTS
13 14
15
16
17
