Montageschritte
Gewindestift M4
Hinterer
Gewindestift M10
Innenseite
Seitenwand
Außenseite
Seitenwand

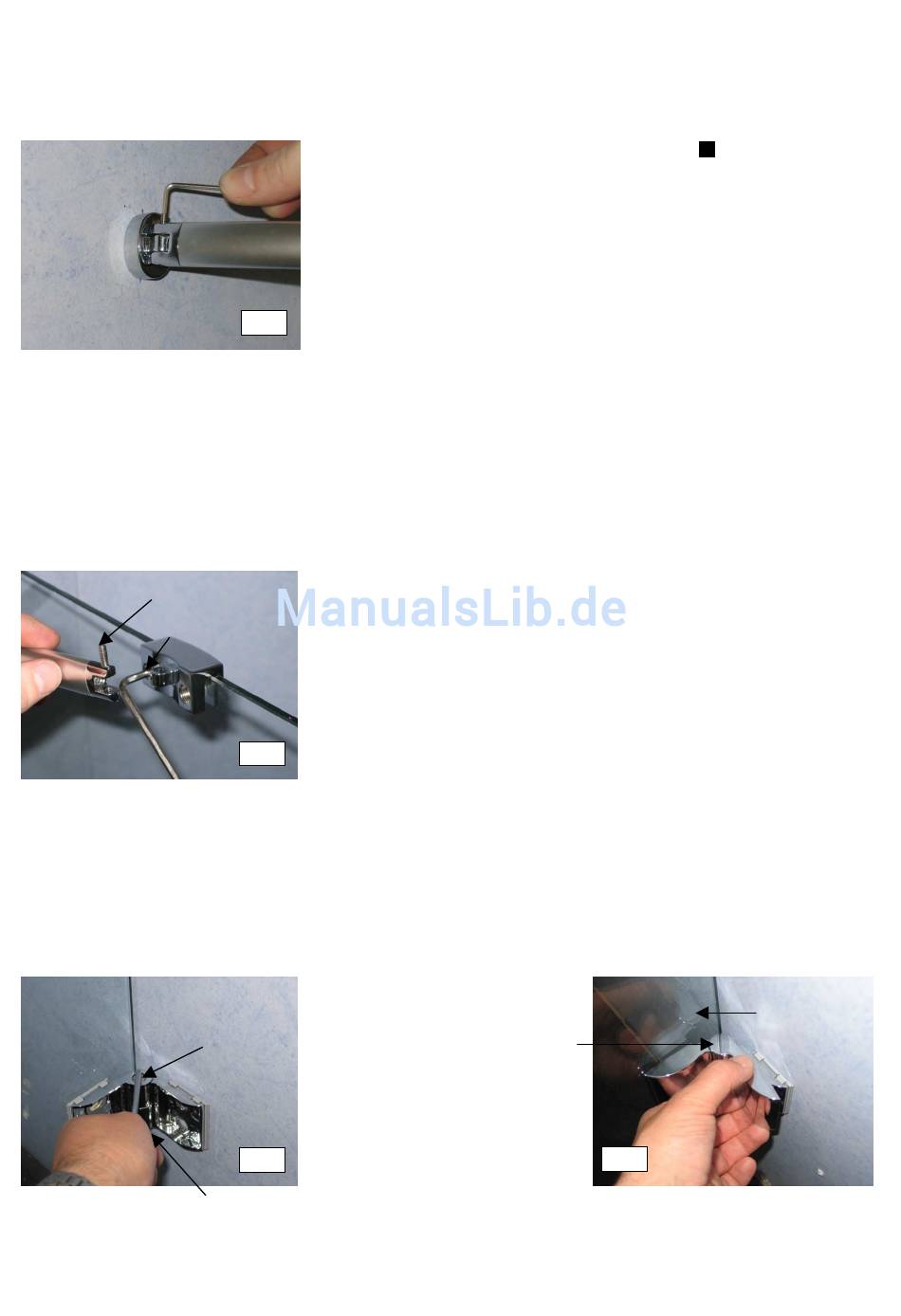

16. Das Halterohr wieder positionieren
und Verbindung zur Gelenkplatte
durch Eindrehen des Gewindestiftes
M4 herstellen.
16
17.Parallele und lotrechte Ausrichtung
der Seitenwand zur Duschfläche
prüfen und eventuell korrigieren,
danach Scheibenhalter mit dem
vorderen Gewindestift M10 an der
Seitenwand fixieren. Bei korrekter
Position das Halterohr vom
Scheibenhalter mit Gewindestift M4
lösen (siehe Pfeil), und mit hinterem
Gewindestift M10 ebenfalls fixieren.
Anschließend das Halterohr wieder
17
mit Scheibenhalter verbinden.
18. Die beiden Klemmschrauben am
Wandwinkeln können nun befestigt
werden (siehe Pfeil).
Anschließend Beschlagabdeckungen
montieren. Dabei Zuordnung Links
„L" und Rechts „R" beachten.
18
9
Montageschritte
Außenseite
Seitenwand
18a
