Montageschritte
Außenseite
Seitenteil
Außenseite
Seitenwand
1/3 der
Scheibenbreite
Winkel ca. 20 – 30°
Innenseite
Seitenwand
Markierung
4. Anschließend beide Scheiben
erneut ausrichten und jeweils
beide Beschläge mit je 2x
Schrauben 6 x 80 mm und 2x
U- Scheibe 6,4 mm befestigen.
4

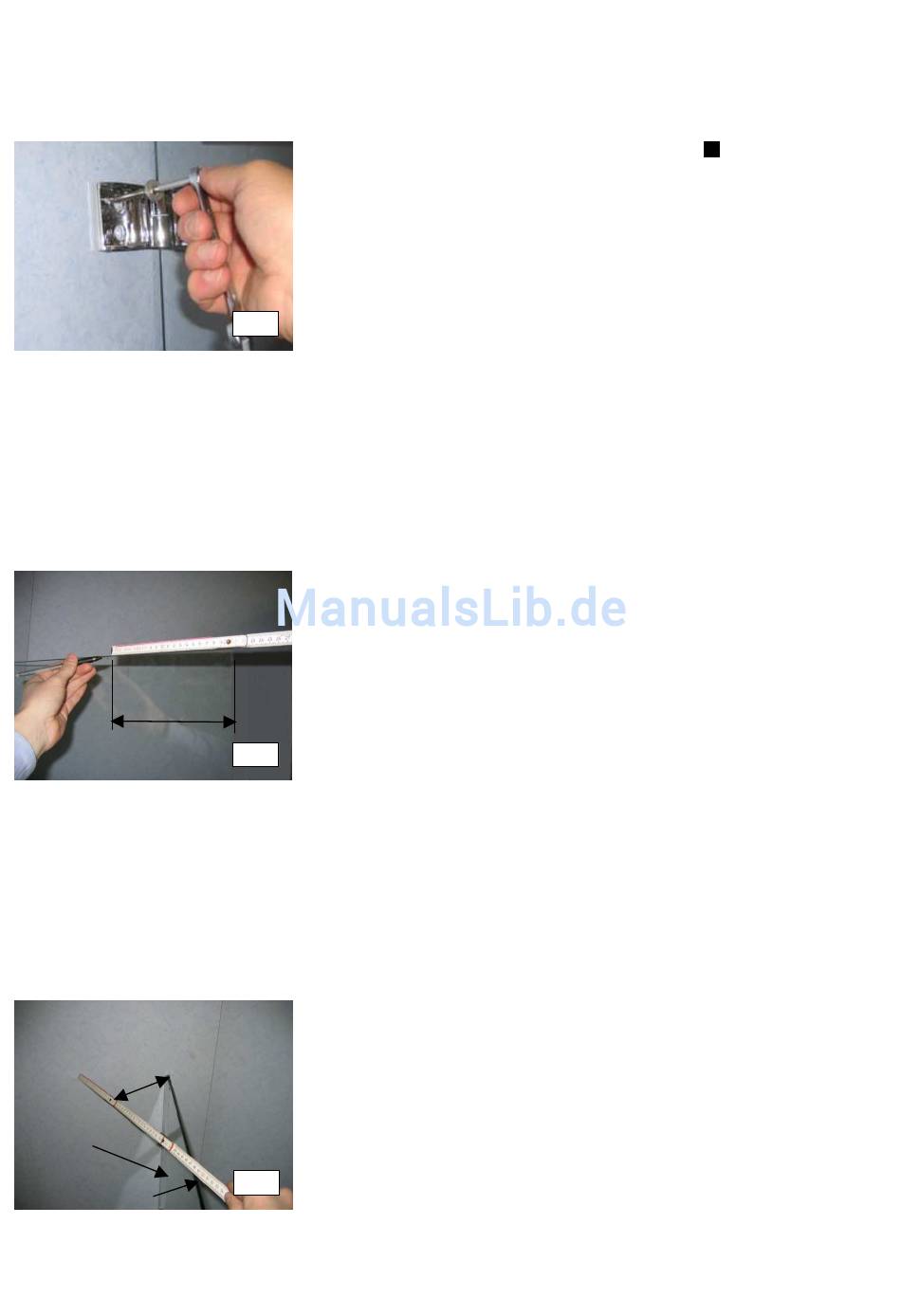

5. Montage Unifix Halterohr an der
Seitenwand. Gesamtbreite der
Seitenwand, von der Wand bis
Vorderkante Scheibe, messen.
1/3 der gemessenen Länge,
ausgehend von der Vorderkante
der Scheibe abmessen und
Position auf der Scheibe
markieren..
5
6. Von der Markierung ausgehend,
in einem Winkel von ca. 20 -
30°, den Abstand zur Wand
ausmessen.
Im Bedarfsfall kann das
Halterohr in gleicher Weise auch
nach außen montiert werden.
6
5
Montageschritte
