Montageschritte
Montageschritte
Scheibenkanten
bündig
Außenseite
Seitenteil
Schließseite
19a

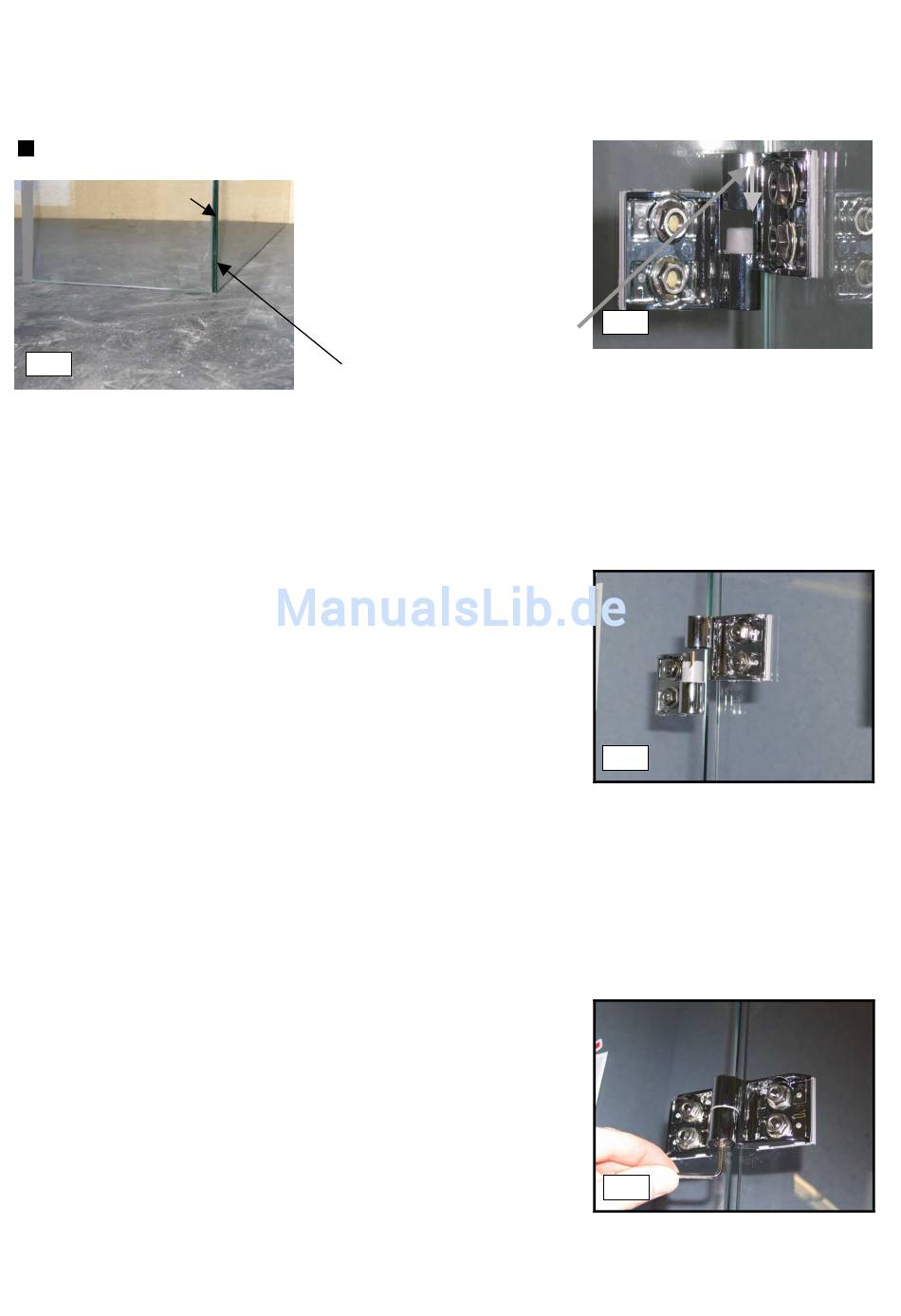

19. Verglasungsklötze in gleicher Stärke
wie bei Seitenwand verwenden und
an die Position des Seitenteiles auf
Außenseite
die Duschfläche legen. Seitenteil
Seitenwand
aufnehmen, auch hier auf die
Beizeichnung oben außen rechts
oder links achten. Seitenteil am
Beschlag der Seitenwand von oben
einhängen und parallel zur
Duschfläche ausrichten.
Obere Klemmschraube am Beschlag
nur handfest eindrehen.
Darauf achten, dass die
Scheibenkanten bündig abschließen.
20. Türflügel einhängen
21. Achtung! Die Einstellung am
Türflügel wie in diesem
Montageschritt beschrieben, muss
zwingend durchgeführt werden,
da sonst der Hubmechanismus
nicht arbeitet.
Zum Einstellen der Flucht des
Türflügels zum Seitenteil muss man
die Fixierschraube leicht lösen. (nicht
entfernen). Bei loser Fixierschraube ist
der Hubring im Beschlag drehbar
ohne dass der Türflügel anhebt. Nach
erfolgter Einstellung Fixierschraube
fest anziehen um somit den Hubring
in seiner Lage zu arretieren.
Innenseite
Seitenwand
Seitenteil
10
19
20
Außenseite
Türflügel
21
Innenseite
Seitenteil
