Montageschritte
Die folgenden Montageschritte zeigen den Aufbau einer links angeschlagenen Abtrennung.
Diese bitte spiegelbildlich für eine rechts angeschlagene Abtrennung anwenden.
Montageschritte
Innenseite
Seitenteil
Außenseite
Seitenteil

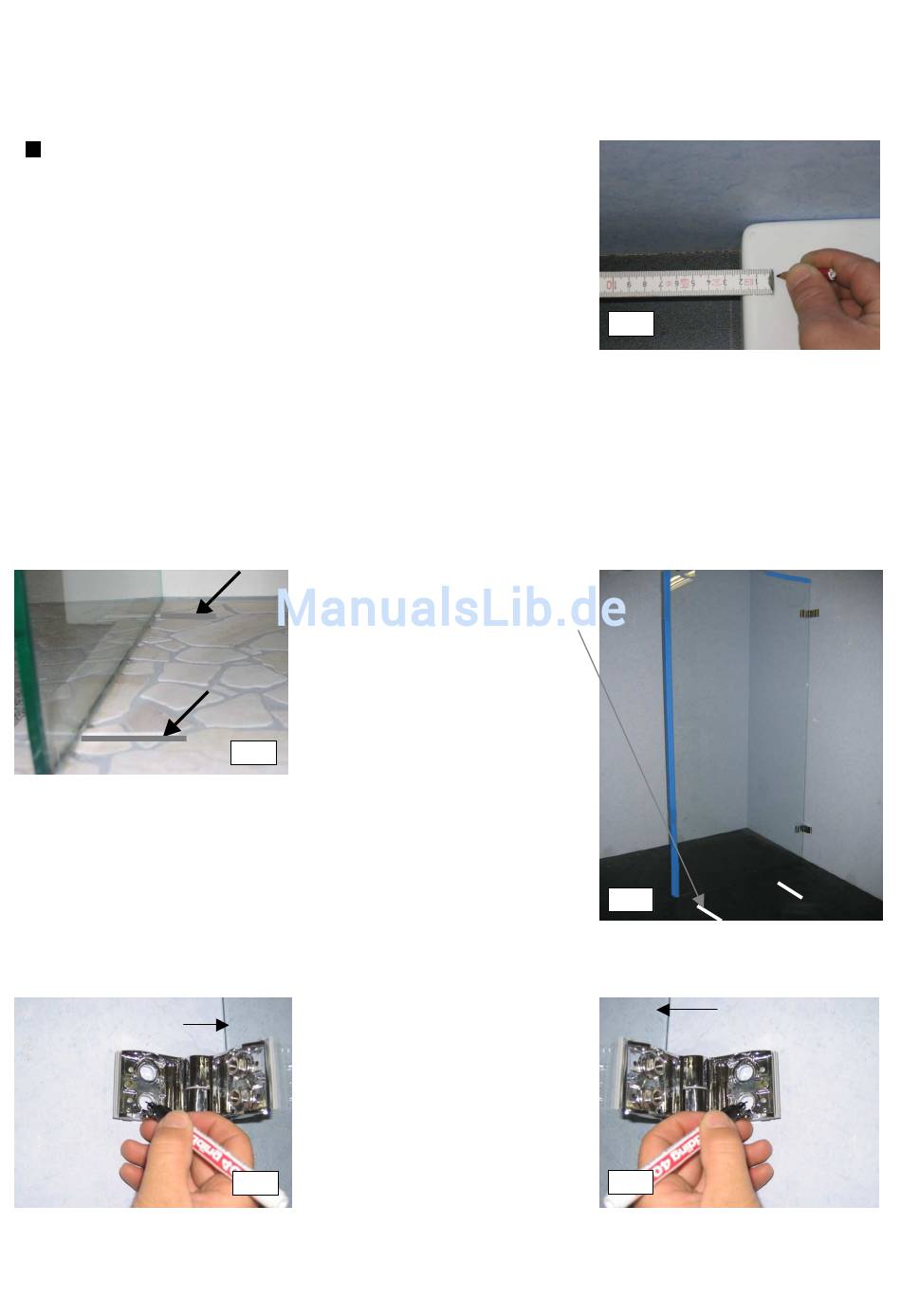

1. Die Position von Seitenteil und
Seitenwand laut beiliegendem
Montagehinweis anzeichnen.
2. Je nach Bedarf 2x
Verglasungsklotz in 2 oder 3
mm Stärke an die Position vom
Seitenteil und der Seitenwand
auf die Duschfläche legen.
Entsprechendes Seitenteil oder
Seitenwand aufnehmen
(Beizeichnung oben außen links
und rechts beachten)
Kantenschutz unten und
wandseitig von beiden Scheiben
2a
entfernen und vorsichtig auf
den Verglasungsklötzen
absetzen.
Scheiben dürfen nachträglich
nicht mechanisch bearbeitet
werden.
3. Seitenteil und Seitenwand an
die jeweilige Markierung setzen,
lotrecht ausrichten und
Beschläge an die Wand
schwenken, Bohrlöcher
anzeichnen, bohren und Dübel
setzen.
3a
4
1
Außenseite
Seitenwand
2
Außenseite
Seitenwand
3
