Montageschritte
Montageschritte

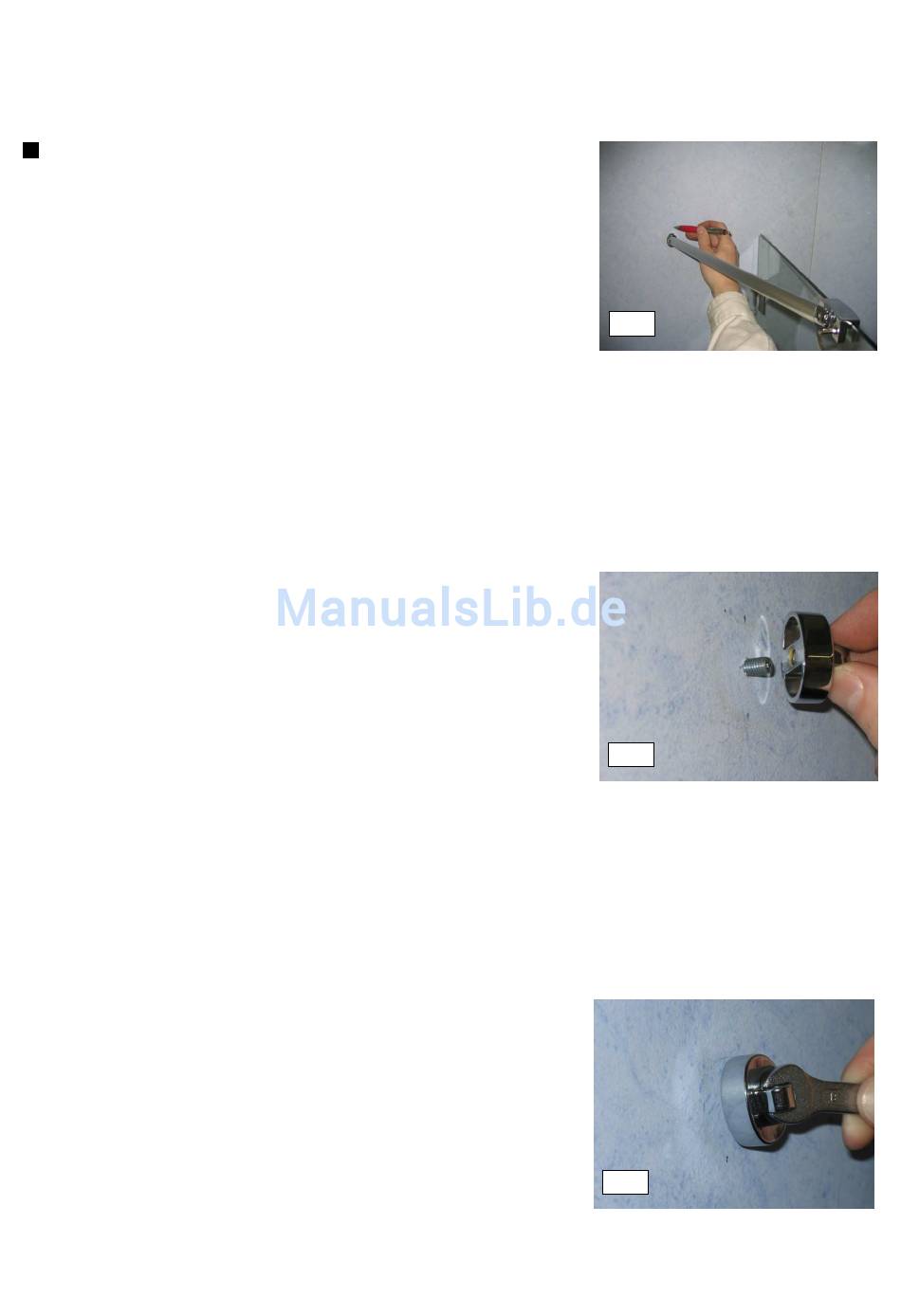

13. Das Halterohr an die Wand
schwenken und die Position der
Befestigungsbohrung
anzeichnen. Dabei waagerechte
Ausrichtung des Halterohres
beachten.
14. Gelenkkopf wieder von der
Gelenk- platte lösen.
Lochdurchmesser
8 mm an markierter Position
bohren. Dübel setzen und
Stockschraube M6 x 60 bis auf
eine Restlänge von 6 – 8 mm
eindrehen. Anschließend die
Gelenkplatte aufschrauben und
senkrecht ausrichten.
15. Alternativ Stockschraube M6 x
60 zunächst in die Gelenkplatte
eindrehen. Danach vormontierte
Gelenkplatte mit Maulschlüssel
SW 8 in Dübel eindrehen.
8
Innenseite
13
14
15
