Montageschritte
Außenseite
Seitenteil
Außenseite

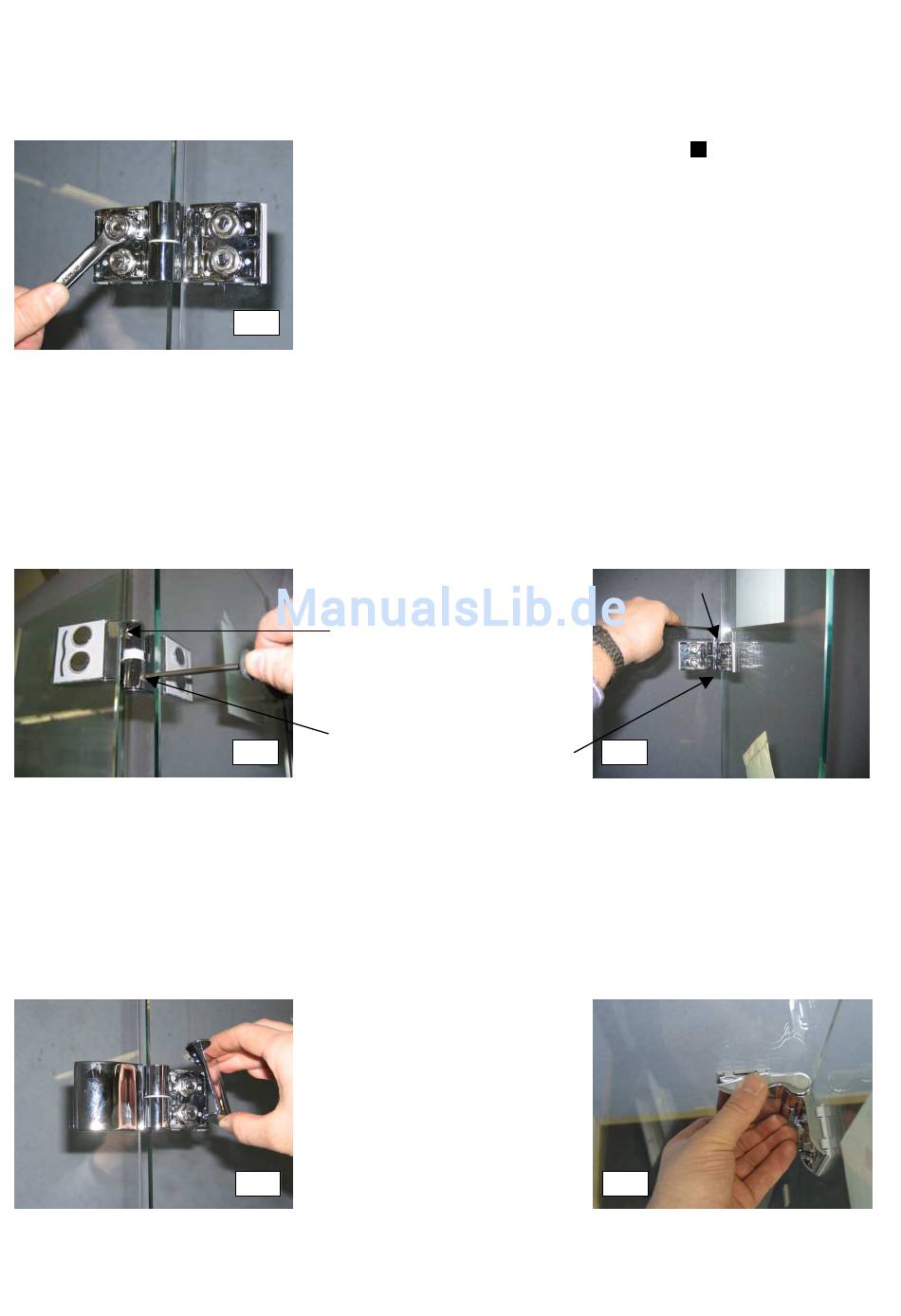

22. Falls erforderlich lässt sich der
Türflügel zusätzlich noch über den
Türflügel
Beschlag ausrichten. Hierzu mit
geeignetem Montagewerkzeug SW
13 die Befestigungsmuttern M8 lösen
und Einstellung vornehmen. Achtung
vor dem Lösen der
Befestigungsmuttern untere
Scheibenkanten mit beiliegendem
Kantenschutzprofil sichern.
Die Befestigungsmuttern M8 sind
22
anschließend mit einem Drehmoment
von 15 Nm anzuziehen.
23. Nach korrekter Einstellung des
Innenseite
Türflügels und des Seitenteiles
zueinander, müssen die
Sicherungsschrauben M3 fest
angezogen werden. Die obere
Schraube verhindert das ungewollte
Aushängen des Türflügels. Sofern die
Notwendigkeit besteht den Türflügel
nochmals auszuhängen, ist diese
Schraube vorher zu lösen.
Am Seitenteil müssen nun ebenfalls
23
die beiden Klemmschrauben oben
und unten fest angezogen werden
(siehe Pfeile).
24. Beschlagabdeckungen am Türflügel
und den Seitenteilen montieren.
Dabei Zuordnung Links „L" und
Rechts „R" beachten.
Vor Montage der Abdeckungen an
der Tür und des anschlagseitigen
Seitenteiles nochmals alle
Befestigungsmuttern M8 mit einem
Drehmoment von 15 Nm anziehen.
24
11
Montageschritte
Innenseite
Seitenteil
Innenseite
Seitenwand
23a
Seitenwand
24a
Seitenteil
