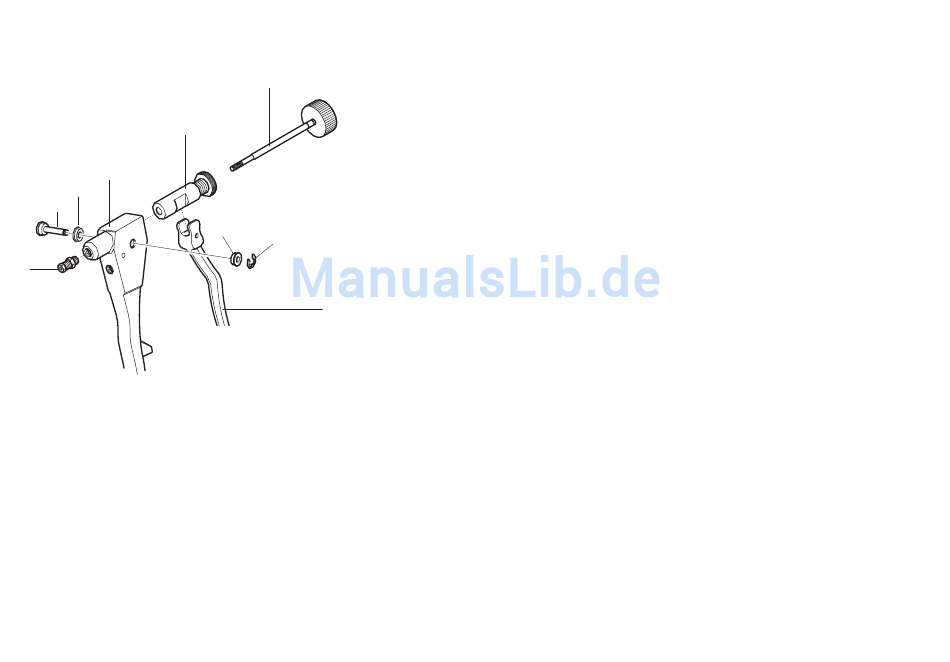

Druckfeder wechseln
5
3
4.2
4.1
2
20
1
4.2
4.3
H
8
• Zugbolzen (5) in das Zangengehäuse (3) einführen.
• Hebelarm (8) oberhalb des gebogenen Federendes (12.1) in das
Zangengehäuse einführen. Die Gabel des Hebelarmes (8) liegt dann auf
den ebenen Flächen des Zugbolzen (5).
• Bolzen (4.1) mit Buchse (4.2) bis zum Anschlag durch die
Gelenkbohrungen von Zangengehäuse (3) und Hebelarm (8) schieben.
• Die 2. Buchse (4.2) über den Bolzen (4.1) stecken. Dafür muss der
Hebelarm (8) gegebenenfalls etwas bewegt werden.
Vorsicht Verletzungsgefahr durch Abrutschen des Werkzeuges!
Schutzhandschuhe anziehen!
• Sprengring (4.3) in die dafür vorgesehene Ringnut des Bolzen (4.1) set-
zen.
• Mundstück (2) mit Maulschlüssel SW11/ SW13 in die dafür vorgesehene
Aufnahme einschrauben und mit Maulschlüssel SW13 kontern.
• Gewindedorn (1) vorsichtig in Zugbolzen (5) einschieben.
