Nietwerkzeug vorbereiten und einstellen
2
1
13
2
1
13
12

Gewindedorn wechseln

• Prüfen Sie, ob der Gewindedorn zur Größe der Blindnietmutter
(M3, M4, M5) passt.
Wenn nicht:
• Kontermutter (13) mit Maulschlüssel SW13 lösen und Mundstück (2) mit
Maulschlüssel SW11 lösen und abschrauben.
• Gewindedorn (1) vorsichtig herausziehen.

Gewindedorn einsetzen

8
• Gewindedorn (1) passend zum Typ der Blindnietmutter wählen.
Hinweis Neuen Gewindedorn leicht mit säurefreiem Öl, zum Beispiel
• Gewindedorn (1) vorsichtig bis zum Anschlag einsetzen.
• Passendes Mundstück (2) aufschrauben und Kontermutter (13) anzie-
hen.

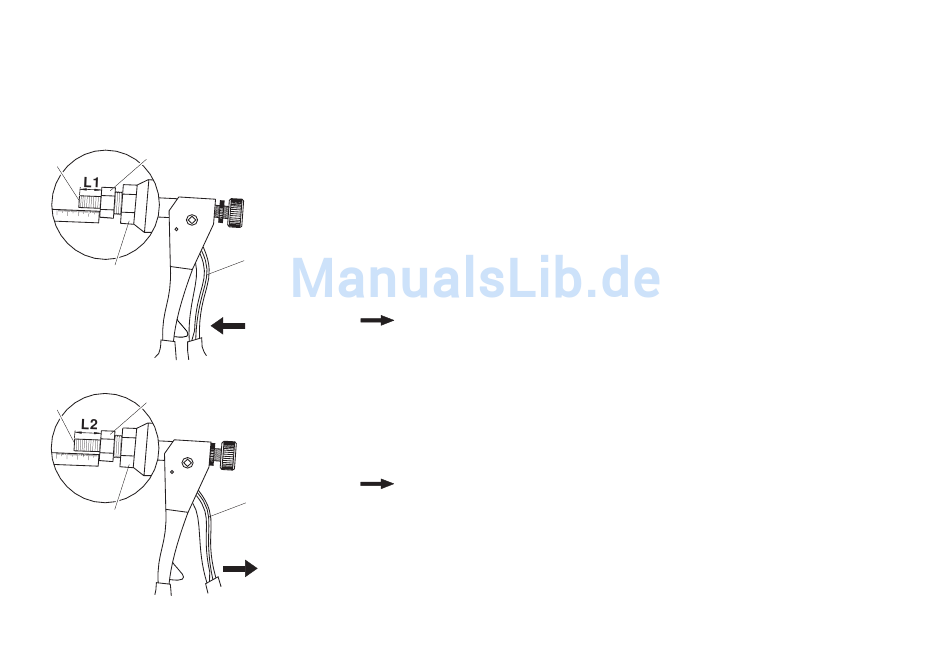

Eingestellten Hub messen

Hinweis Der Gewindedorn (1) muss bis zum Anschlag eingeschoben
8
• Hebelarm (8) bis zum Anschlag drücken und festhalten.
• Länge des freien Gewindedorns (L1) messen.
• Hebelarm (8) loslassen und erneut messen (L2).
Hub = L2 - L1
ELFOLNA 46, benetzen.
sein.
