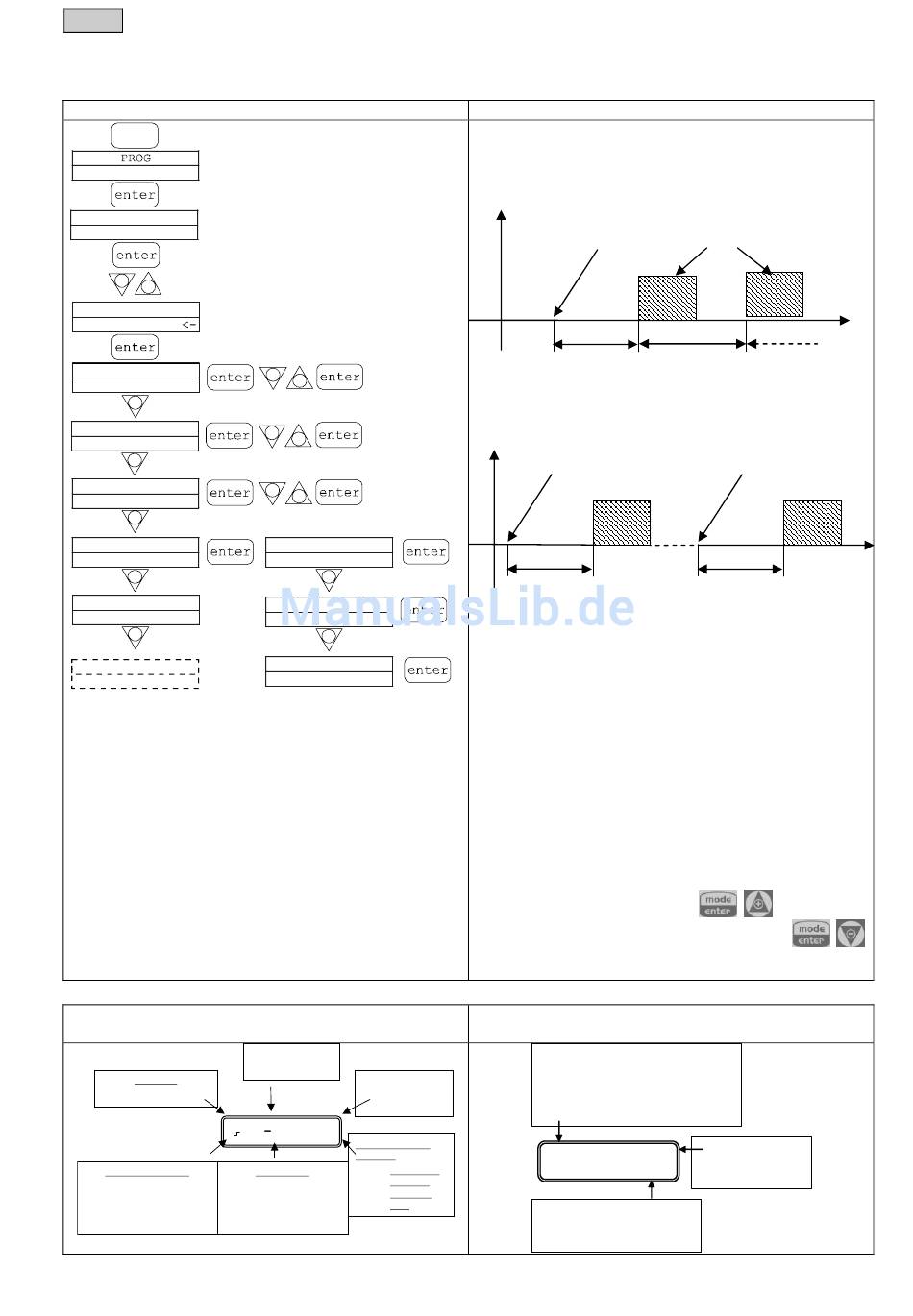

7. Absatz 3 – Getaktete Dosierung (Eingang Frequenzsignal "TRIGGER" aktiviert)
Programmierung
PROG
Konfiguration
Konfiguration
Pumpen funktionen
-
+
Pumpen funkionen
Zeit
Zeit
-
Menge 100ml
Zeit g.hh.mm
-
Verzog. 0.01.50
Zeit g.hh.mm
-
Interval 0.01.50
Trigger Modus
-
N. Offen
Pause Eingabem.
-
Trigger Modus
Anzeige während des Betriebs
Betriebsart
•
Timer
Timer
Alarme und Zustände
• •
Füllst. = Füllstandsalarm
• •
Durchfluss =
•
Durchflussalarm oder
Wartezeit Abgabe
Pos: 21 /Alle Produkte/Dummy_module/===== Seitenwechsel ===== @ 0\mod_1125648978015_0.doc @ 1630 @
10
-
+
-
+
-
+
Trigger Modus
-
N. Offen
Trigger Modus
-
N. Geschlossen
Trigger Modus
gesperrt
Status
Durchflusssensor
Programmierter
Wert
•
Menge in ml
F F F 7,0 ml
Stop P 0%
Wert der laufenden
Dosierung
•
Prozentualer
Pumpenstatus
Anteil der
Leer = Pumpe gestartet
Hübe/min.
Stop = Pumpe gestoppt
max.
Reinitialisierung =
Pumpe wird neugestartet
Funktionsweise
Nach Empfang des eingestellten TRIGGER-Signals dosiert die
Pumpe eine in ml programmierbare Menge. Es kann eine
Verzögerungszeit vor der Dosierung (Verzögerung) und der
Zeitabstand zwischen aufeinander folgenden Dosierungen (Pause)
eingestellt werden, wie im Schema gezeigt:
Trigger
Verzögerung
Wird zum Beispiel eine Zeit Pause = 0 eingegeben, erhält man ein
System, bei dem die programmierte Menge nach jedem TRIGGER -
Signal dosiert wird (mit der etwaig eingestellten Verzögerung):
Trigger
Verzögerung
Es ist auch möglich, die Dosierung durch Drücken der Taste + zu
starten, die praktisch das Trigger-Signal nachahmt.
Das Trigger-Signal kann auf N.Offen eingestellt werden (es
aktiviert sich, wenn der Eingang von der Betriebsart geöffnet zur
Betriebsart geschlossen übergeht), oder auf N. Geschlossen (es
aktiviert sich, wenn der Eingang von der Betriebsart geschlossen
zur Betriebsart geöffnet übergeht).
Das Trigger-Signal ist während der Dosierung blockiert (sein
Empfang wird weder gespeichert, noch verwaltet).
Der Eingang Pause (Eingang Fernbedienung) kann nicht
programmiert werden und seine Aktivierung blockiert die Dosierung,
während die nachfolgende Deaktivierung das System wieder in den
Zustand Warten auf das Trigger-Signal für eine neue Dosierung
versetzt.
Während des Pumpenbetriebs kann die Dosierfrequenz verändert
werden, indem gleichzeitig die Tasten
werden, um die Frequenz zu erhöhen bzw. die Tasten
um sie zu verringern.
Anzeige während der Einstellung
(Taste MODE)
Betriebsart
•
Es werden der Reihenfolge nach
angezeigt: Zu dosierende Menge,
Verzögerung in T/S/M und Pause in
T/S/M
Menge 20,0 ml
20,0 ml P 100
Wert des prozentualen Anteils der
Dosierung, durch Drücken der
Tasten + oder - veränderbar
Menge
Interv.
Trigger
Verzögerung
gedrückt
Wert der Dosierung
•
Programmierte
Menge in ml
,
