5.
PARALLELSCHALTUNG DER ANTRIEBE

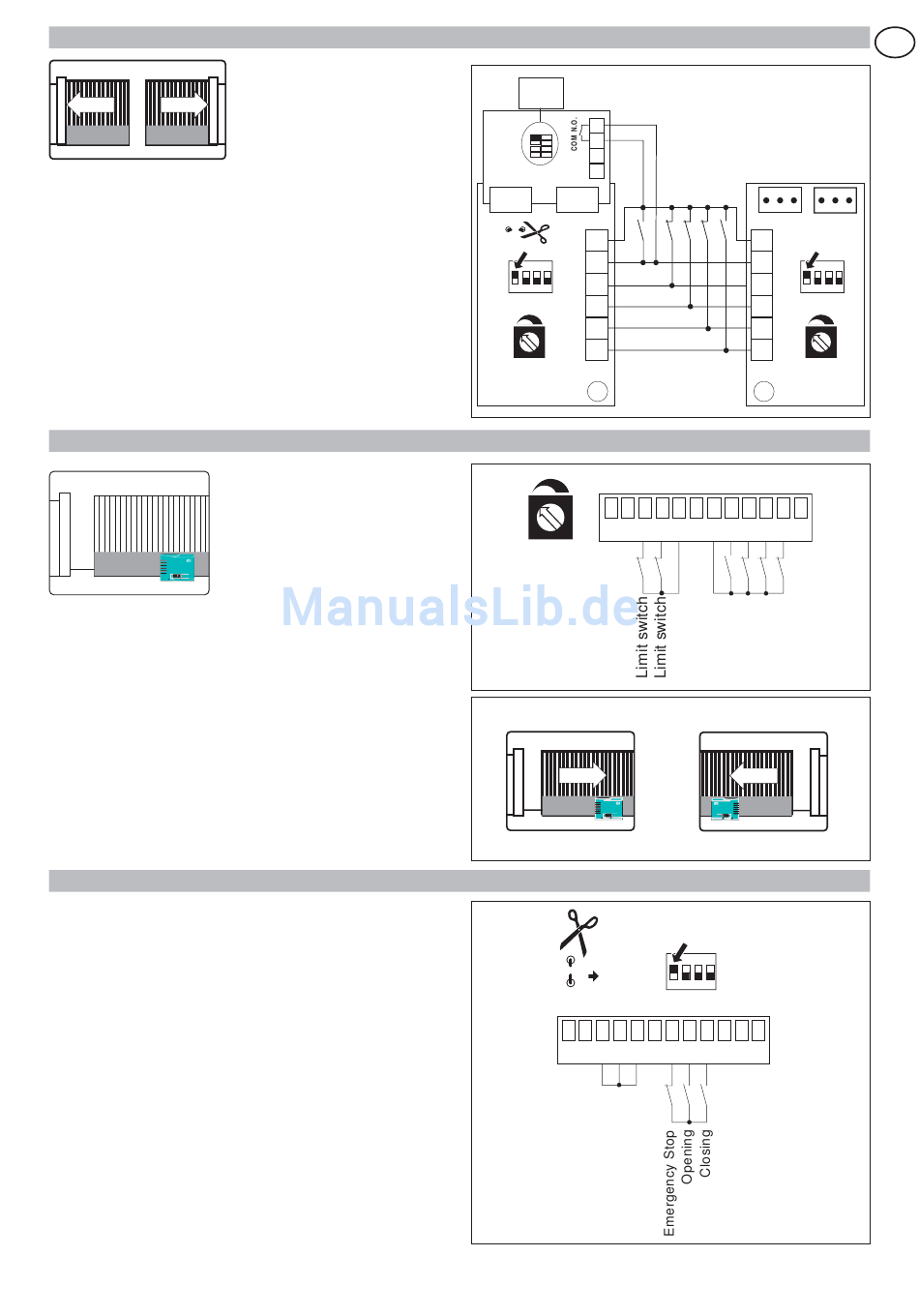

Es ist möglich, zwei Antriebe [A] und [B] parallel zu steuern,
indem die in der Abbildung 5.1 dargestellten Verbindungen
hergestellt werden.
Die Kontakte 1-5 und die Funkbefehle (bei DIP1=ON) gelten
wie ein Befehl zur kompletten Öffnung.
Zur Steuerung beider Antriebe mit nur einer Fernbedienung
anstelle der in den Motorsteuerungen integrierten
Funkempfänger einen Empfänger BIXLR2 verwenden.
Für den Erhalt der automatischen Schließung den Trimmer
TC nicht auf Max. einstellen und beide Motorsteuerungen in
der gleichen Position belassen.
Hinweis: Die Öffnungs- und Schließbewegungen könnten auch
nicht synchronisiert sein.
6.
ANWENDUNGSBEISPIELE FÜR SCHIEBETORE
Wenn die Steuerung bei Schiebetoren verwendet wird:
-
(Abb. 6.1) Die Kontakte N.C. der Endschalter für Öffnung
und Schließung an die Klemmen 0-11-12 anschließen,
soweit gewünscht.
Durch diese Anschlüsse stoppt der Flügel beim Einschalten
der Endschalter vor den Anschlägen.
(Fig. 6.2) Mit DIP2 wird die korrekte Öffnungsrichtung gewählt.
7.
BEISPIEL FÜR DEN TOTMANNBETRIEB
Wird die Motorsteuerung in Anwendungen mit Totmannbetrieb
verwendet, nehmen Sie die in Abbildung 7.1 aufgeführten
Anschlüsse sowie folgende Einstellungen vor:
-
Einstellung des Öffnungsbefehls mit Hilfe DIP1=ON;
-
Einstellung des Schließbefehls durch Entfernen der Brücke
6 → 4
Unter diesen Bedingungen funktionieren die Befehle Öffnen
(1-5) und Schließen (1-6) nur, wenn sie gedrückt gehalten
werden; beim Loslassen bleibt der Automatikantrieb stehen.
Die automatische Schließung ist deaktiviert.
NOT J1
J2=CH1
J2
J1
BIX LR2
JR4
1
5
ON
6
OFF 1 2 3 4
DIP1=ON
8
9
20
TC < MAX
A
73R
14
13
R1 < MAX
DIP2=OFF
6 4
14
13
12
11 0
33
Fig. 5.1
NO RADIO
1
5
ON
6
OFF 1 2 3 4
8
DIP1=ON
9
20
TC < MAX
B
73R
12
11 0
1
1
5 6 8 9 20
Fig. 6.1
DIP2=ON
Fig. 6.2
DIP1=ON
ON
OFF 1 2 3 4
1
1
5 6 8 9 20
Fig. 7.1
DITEC S.P.A - IP1756 - 73R
D
