DITEC 73RP Installationsanleitung Seite 7

2.3 Deaktivierung aller CH-Tasten und/oder Sender
- Taste PRG auf der Steuerung 3 Sekunden lang gedrückt halten, bis die LED SIG anfängt zu blinken.
- Innerhalb von 5 Sekunden erneut die Taste PRG drücken, um den Vorgang zu bestätigen. Die Bestätigung wird durch
schnelleres Blinken von SIG angezeigt.
2.4 Verwendung der Steckkarte OPEN
Die Steckkarte OPEN hat die gleiche Funktion wie der Befehl 1-5 (siehe DIP1).
- Es ist möglich, andere Steckkarten (OPEN) zu verwenden, wie z.B. Steuertastatur (Lan4S), Schleifenauswerter (Lab9), usw.
- Es ist z.B. in den folgenden Fällen möglich, eine Funk-Steckkarte (OPEN) zu verwenden:
- Verwendung eines Empfängers mit einer anderen Frequenz (BixAR1 - BixAR2);
- bei Wiederverwendung einer bereits programmierten Funk-Steckkarte (z.B. in Mehrfamilienhäusern).
N.B.: Beim Gebrauch des Empfängers BIXLR1, BIXLR2 deaktivieren Sie den in der Motorsteuerung eingebauten
Funkempfänger durch Trennen der Brücke JR4.

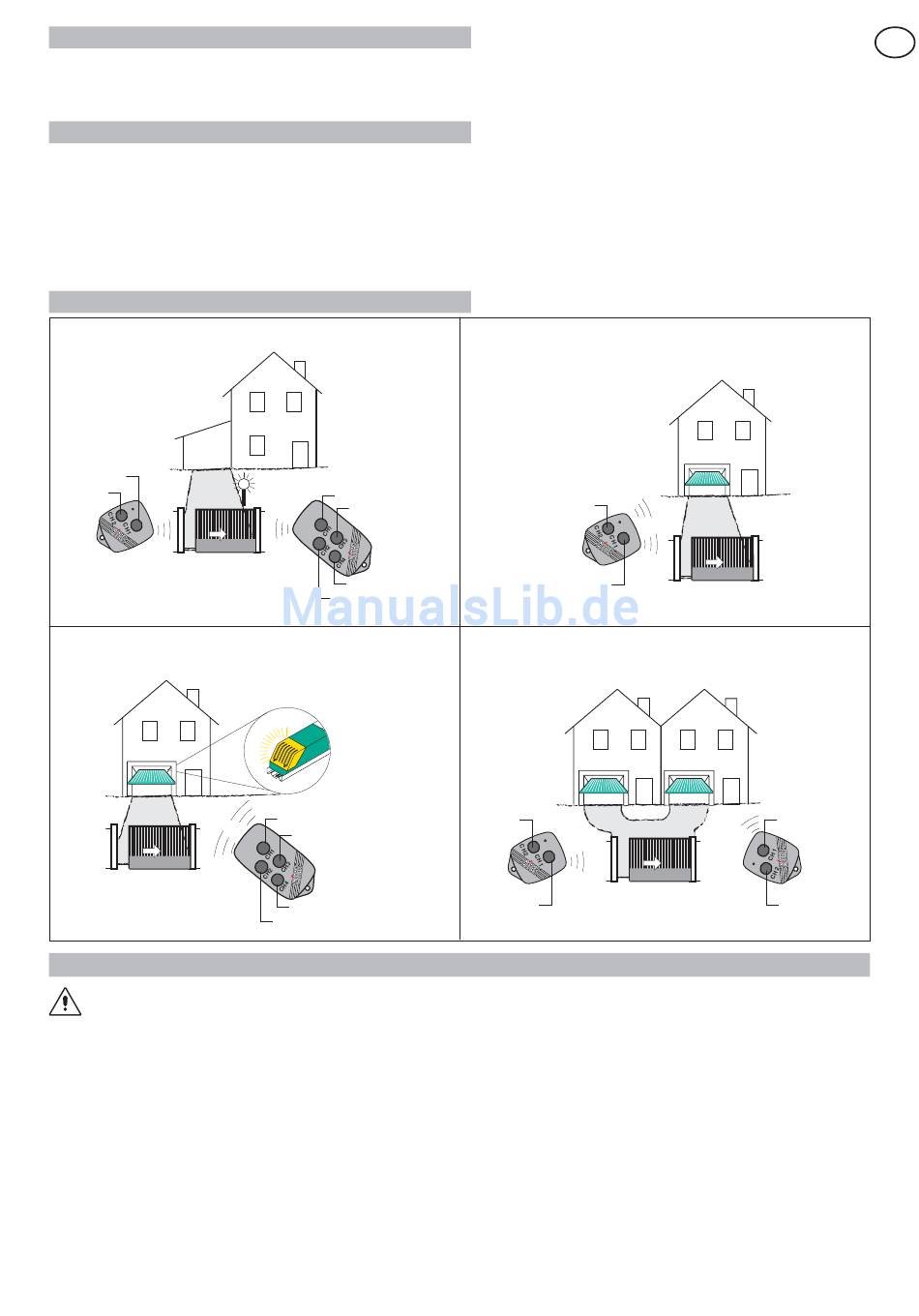

Beispiele möglicher Anwendungen
Bsp. 1. Haus mit: 1 Schiebetor
OPENING
PARTIAL
OPENING
Bsp. 3. Haus mit: 1 Schwingtor mit Aktivierung der
Innenbeleuchtung, 1 Schiebetor
3. INBETRIEBNAHME
ACHTUNG: Die in Punkt 3.5 beschriebenen Bewegungen werden ohne Sicherheiten ausgeführt.
Die Trimmer können nur bei stillstehendem Antrieb eingestellt werden.
Die elektronische Motorsteuerung 73R benötigt keine Endschalter, da sie mit einem Encoder ausgestattet ist.
Nach jedem Einschalten, der Aktivierung von DIP2 oder Öffnung von 6 → 4 bzw. 20 → 2 erfährt die Motorsteuerung ein RESET,
und die erste Bewegung wird bei reduzierter Geschwindigkeit durchgeführt (Einlernen der Antriebsposition).
Der Antrieb führt automatisch eine Endlagendämpfung aus.
3.1 Sicherheiten (1-6 / 1-8) und STOP (1-9) überbrücken.
3.2 Vor der Inbetriebnahme ist anhand der Beispiele in den Abschnitten 5-6-7 zu prüfen, welche Funktionsweise ausgewählt
wurden.
3.3 Wenn Endschalter verwendet werden, müssen diese so eingestellt werden, dass sie in der Nähe des mechanischen
Anschlags zum Öffnen und Schließen schalten. Hinweis: Die Endschalter müssen nach Betätigung bis zum Ende der
Bewegung gedrückt bleiben.
3.4 Stellen Sie TC auf den Höchstwert ein. Mit DIP2 wird die gewünschte Bewegungsrichtung eingestellt.
OPENING
DOOR LIGHT
STOP
PARTIAL
OPENING
OPENING GARAGE DOOR
DOOR LIGHT
STOP GARAGE DOOR
OPENING GATE
Bsp. 2. Haus mit: 1 Schwingtor, 1 Schiebetor
OPENING
GARAGE DOOR
OPENING
GATE
Bsp. 4. Wohnungen mit: 2 Schwingtore, 1 Schiebetor
1
OPENING
DOOR 1
TX-A
OPENING
GATE
31
2
OPENING
GATE
TX-B
OPENING
DOOR 2
DITEC S.P.A - IP1756 - 73R
