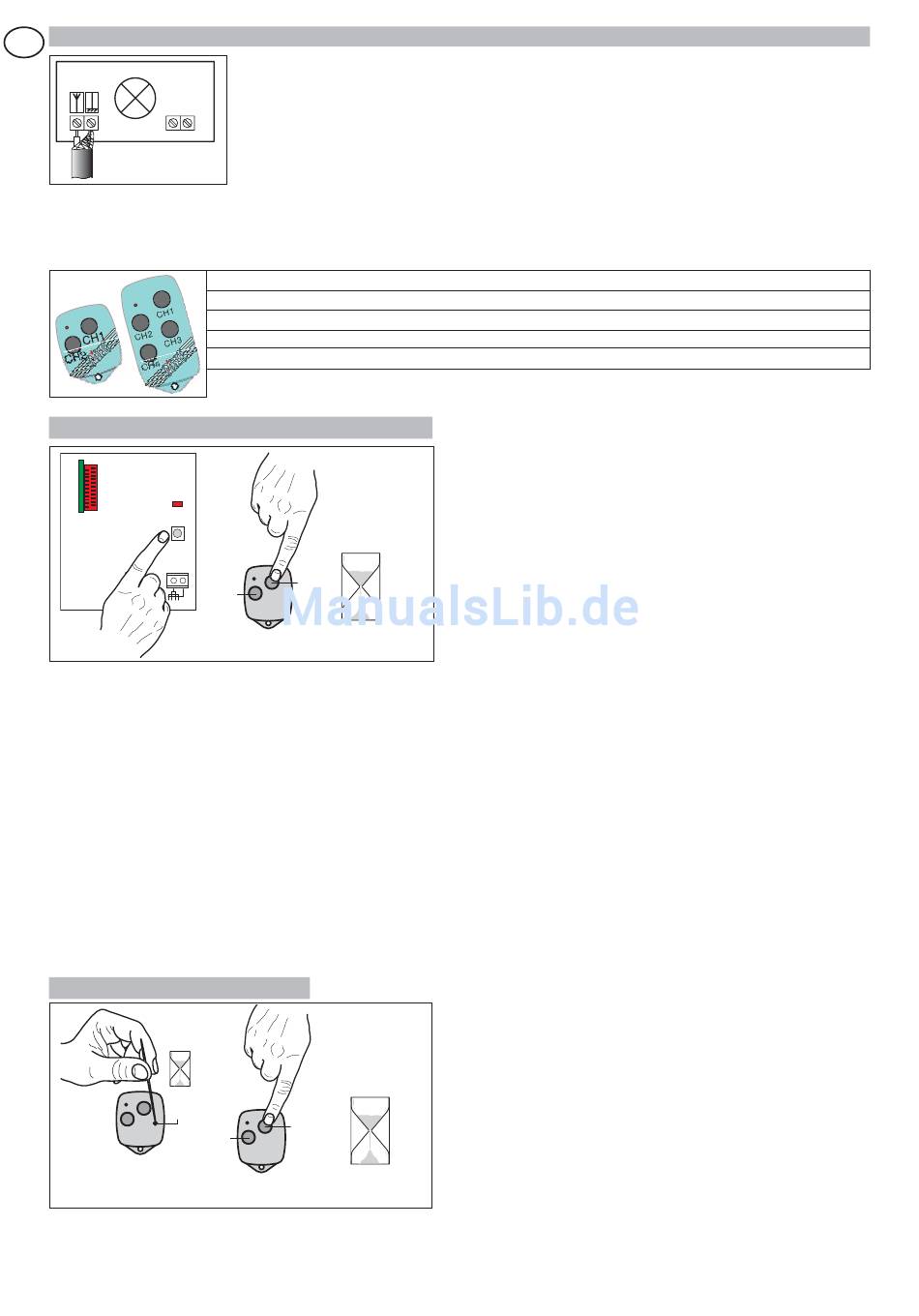

2. AUSWAHL / SPEICHERUNG DER TASTEN / KANÄLE
D
LAMP
230 V
RG58
Taste CH den Befehl 1-5 (Schrittbewegung/Öffnen) aus.
Hinweis: Es ist darauf zu achten, dass die anderen Tasten CH desselben Senders nicht gespeichert werden.
- Wenn zwei bis vier Tasten CH desselben Senders gespeichert werden, führen die Tasten CH die folgenden Befehle aus:
2.1 Aktivierung der Funksender
BixMR2
SIG
COM
PRG
ANT
Q.E.
Die neuen Sender werden aktiviert, indem eine Übertragung wie oben beschrieben durchgeführt wird. Hinweis: (Nur für
BIXLS2) Es reicht aus, nur die Sender zu programmieren. Alle Sender mit dem gleichen Code sind aktiviert.
- Die Codes werden auf dem Speichermodul BIXMR2 gespeichert (max. 200 Codes). Wenn beim Einschalten festgestellt
wird, daß kein Speichermodul BIXMR2 vorhanden ist, geht der Empfänger der Steuerung in Alarmzustand und die gelbe
Lampe SIG blinkt schnell.
Achtung: Beim Einsetzen und Herausnehmen des Speichermoduls BIXMR2 darf kein Strom zugeführt werden.
Wenn 200 Codes im Speichermodul BIXMR2 gespeichert sind, blinkt die gelbe Lampe SIG 5 Sekunden lang schnell, und
der Empfänger der Steuerung kehrt zur normalen Betriebsart zurück.
Der Lernmodus ist ca. 10 Sekunden lang aktiv. Bei jeder Speicherung wird der Zeitraum für den Lernmodus verlängert.
Wenn der Kanal bereits gespeichert wurde, blinkt die Lampe SIG schnell, und der Code wird automatisch gelöscht.
- 10 Sekunden nach der letzten Übertragung oder durch erneutes Drücken der PRG-Taste wird diese Betriebsart automatisch
verlassen (die Lampe SIG erlischt).
N.B.: Mit der Steuereinheit Ppc2 können die Codes des BIXMR2-Speichers hinzugefügt, gelöscht und auf ein anderes Speicher-
medium kopiert oder geschützt werden.
2.2 Duplizieren auf neue Sender
per 2 s
for 2 s
PRG
TX già memorizzato
Stored TX (NO BixLS2)
DITEC S.P.A - IP1756 - 73R
Der in der Motorsteuerung eingebaute Empfänger ist mit einer Antenne ausgestattet (starres Kabel
= 173 mm). Zur Erhöhung der Reichweite muss die Antenne außen an den Gebäuden, und zwar
möglichst hoch und von Metallteilen entfernt, angeschlossen werden.
Dies kann durch den Anschluss der in der Blinkleuchte LAMPH vorhandenen Antenne über ein
Koaxialkabel RG58 (max. 10 m) oder die Installation der abgestimmten Antenne BIXLA erfolgen.
Anders als bei den Steckempfängern BIXLR2 können bei den Steuerungen vom Typ ein bis vier
Tasten CH des gleichen Senders einzeln gespeichert werden.
- Wenn nur ein (beliebiger) Taste CH des Senders gespeichert wird, führt der gespeicherte
CH1 = Befehl (1-5) Schrittbetrieb / Öffnen
CH2 = Teilweise Öffnung. Führt zu einer Öffnung des Antriebs für einen Zeitraum von 1 m.
CH3 = Befehl zum Ein-/Ausschalten der Innenbeleuchtung in der Reihenfolge ON-OFF-ON.
CH4 = Stoppbefehl. Hat die gleiche Wirkung wie Steuerimpuls 1-9.
CH1
CH2
Attendere 10 s
Nuovo TX
Wait for 10 s
New TX
CH1
CH2
Attendere 10 s
Nuovo TX
Wait for 10 s
New TX
FUNKTIONEN DER TASTEN CH
- Prüfen, dass der Speicher BixMR2 an den COM-Anschluss der
Steuerung.
- Taste PRG auf der Steuerung (mit Strom versorgt) kurz drücken.
Die LED SIG leuchtet auf.
- Nur mit BIXLS2. Mit Hilfe der 10 Dip-Schalter wird die gewünschte
Codierung aus den 1024 Möglichkeiten ausgewählt.
- Übertragung durchführen, indem die gewünschte CH-Taste des
neuen Senders gedrückt wird (innerhalb der Reichweite der
angeschlossenen Steuerung). So wird die CH-Taste des Senders
aktiviert. Während dieser Phase blinkt die Lampe SIG. Wenn die
LED-Anzeige nicht mehr blinkt, sondern leuchtet, kann eine neue
CH-Taste oder eine CH-Taste eines neuen Senders aktiviert
werden.
Um weitere Sender zusätzlich zu den bestehenden zu aktivieren,
ohne die Steuerung zu öffnen, wird die PRG-Taste eines bereits
programmierten Senders (innerhalb der Reichweite der mit Strom
versorgten Steuerung) und eine beliebige CH-Taste auf dem neuen
Sender gedrückt. Alle CH-Tasten des neuen Senders führen die
gleichen Funktionen der CH-Tasten (die bis zu diesem Moment
programmiert wurden) des bereits programmierten Senders durch.
N.B.: Achten Sie darauf, dass nicht ungewollt die Nachbarsender
gespeichert werden.
