JUMPER EINSTELLUNG & ANSCHLÜSSE
J6:
1 +5V
Für X5V oder X12V Einstellung (JP2) muss J6 mit dem PC-Netzteil
2 GND
verbunden werden! Sonst wird die Karte nicht mit Strom versorgt.
3 GND
4 +12V
DB9M:
Seriell 9 Pin D-SUB Stecker
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
HARDWARE INSTALLATION
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es große Unter-
schiede zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen Sie das Slot Blech, stecken Sie die Karte
vorsichtig in den ausgewählten Steckplatz ein. Stellen Sie sicher das es sich um den richti-
gen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie das die Karte korrekt eingesteckt wird und das kein Kurzschluss entsteht.
Wenden Sie bitte keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können Sie das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner „IO/
OXFORD2". Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie die
Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie die
Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
2
TREIBER INSTALLATION
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „ Anschlüsse (COM & LPT)"
und unter „Mehrfachanschlussadapter" folgende Einträge sehen:
Signal
Pin
Signal
DTR
7
RTS
8
CTS
DSR
9
RI
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
ÄNDERN DER PORT NUMMER
Sie können auch die Port Nummer ändern, indem Sie im Gerätemanager z.B. „COM3"
„Anschlusseinstellung" und „Erweitert" öffnen. Nun können Sie dann zwischen COM3 bis COM256
wählen!
Windows Server 20xx
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner „IO/
OXFORD2". Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie die
Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie die
Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
Es werden folgende Treiber für die Server Betriebssysteme installiert:
Windows Server 2003
Windows Server 2008
Windows Server 2008R2 =
Windows Server 2012
Windows Server 2012R2 =
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „ Anschlüsse (COM & LPT)"
und unter „Mehrfachanschlussadapter" folgende Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
ÄNDERN DER PORT NUMMER
Sie können auch die Port Nummer ändern, indem Sie im Gerätemanager z.B. „COM3"
„Anschlusseinstellung" und „Erweitert" öffnen. Nun können Sie dann zwischen COM3 bis COM256
wählen!
LINUX
Lesen Sie bitte das mitgelieferte englische Handbuch auf der Treiber CD. Dies finden Sie im
Ordner „IO/OXFORD2/Linux".
=
XP Treiber
=
VISTA Treiber
Windows 7 Treiber
=
Windows 8.x Treiber
Windows 10 Treiber
3
Manual
Vers. 1.0 / 08.12.15

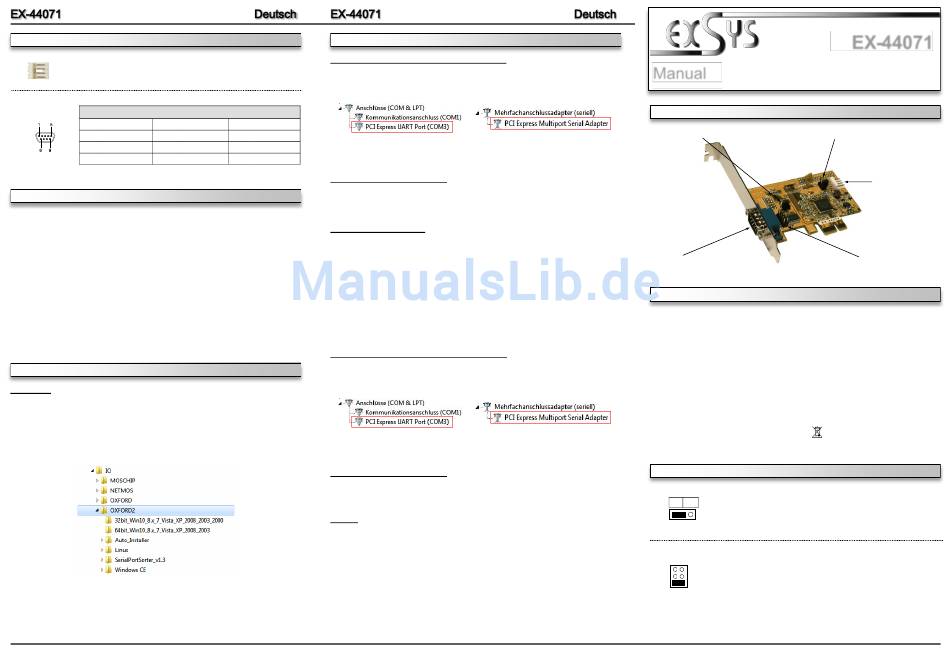

LAYOUT
JP3: Power to 9 Pin On/Off
JP2: External Power select to Power
S1: 9 pin male
serial connector
DESCRIPTION & TECHNICAL INFORMATION
The EX-44071 is a plug & play high-speed serial RS-232 expansion card for the PCI-Express
Bus. The EX-44071 provides one 9 pin high speed RS-232 serial port. It uses data transfer
rates up to 921Kbaud/s. The EX-44071 design utilizes the 16C95x UART with 128byte buffer,
which incorporates the latest in high speed interface technology. In combination with the fast
PCI-Express bus it provides a secure and very high data transfer on each port. It supports all
PCI-Express slots x1 to x16. It is not possible to change the address or IRQ settings manually,
they will be obtained automatically by the system BIOS and operating system. With the jumper
JP2 & JP3 you can enable power to pin 9. Please note if you use power to pin 9 your peripher-
al device must support it.
Compatibility:
PCI-Express x1 to x16
Operating system:
Windows 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux
Connections:
1x 9 Pin serial male connector
Extent of delivery:
EX-44071, Driver CD, Manual, Low Profile Bracket
CE / FCC / RoHS / WEEE
Certificates:
DE97424562 / WHQL
JUMPER SETTING & CONNECTORS
JP3:
DIS
= The pin 9 is connected with the RI (Ring Indicator)
signal as standard RS-232 definition (Factory Setting)
DIS PWR
PWR
= The pin 9 is connected with a power either from PCI
S1
The power source is controlled by jumper JP2 (see the following
section). But this should not be adjusted for standard applications.
JP2:
Only if JP3 is set to PWR! The pin 9 from the serial port connector
will be supplied with DC5V or DC12V. There are 3 sources depends
on the jumper position of JP2.
AUX5V
AUX12V
AUX5V = DC5V from J6, pc power supply connection is required
PCI12V
AUX12V = DC12V from J6, pc power supply connection is required
PCI12V = DC12V from Mainboard (Factory Setting)
4
EX-44071
Supply or PCI-Express Bus
J6: Aux. Power
Connector
J1: Internal serial
header
