Exsys EX-44071 Anleitung

JUMPER SETTING & CONNECTORS
J6:
1 +5V
For aux power (JP2), J6 must be connected to pc power supply !
2 GND
3 GND If not, the card wont work.
4 +12V
DB 9M:
Serial 9 Pin D-SUB connector
Pin Signal Pin
1 CDC 4
2 RXD 5 GROUND
3 TXD 6
HARDWARE INSTALLATION
If you are ready with the jumper settings, please proceed with the following installation instructions.
Because there are large differences between PC's, we can give you only a general installation
guide. Please refer to your computer's reference manual whenever in doubt.
1. Turn off the power to your computer and any other connected peripherals.
2. Remove the mounting screws located at the rear and/ or sides panels of your Computer and
gently slide the cover off.
3. Locate an available expansion slot and remove its covers from the rear panel of your com-
puter. Make sure it is the right expansion slot for the card (see card description)
4. Align the card with the expansion slot, and then gently but firmly, insert the card. Make sure
the card is seated and oriented correctly. Never insert the card by force!
5. Then connect the card with a screw to the rear panel of the computer case.
6. Gently replace your computer's cover and the mounting screws.
DRIVER INSTALLATION
Windows
After completing the hardware installation, the operating system will automatically the card and
install this! If the driver should not be installed automatically, insert the driver CD into you CD-
ROM drive (eg drive D:) and then open the folder „IO/OXFORD2". Please select the folder with
your operating system and install the driver (see Picture). Follow the hardware assistant and
finish the installation. Important! Restart your PC in any case after installing the drivers.
5
DRIVER INSTALLATION
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Ports (COM & LPT)" and at „Multifunction
Adapter" the following new entry's:
Signal Pin Signal
DTR 7 RTS
8 CTS
DSR 9 RI If you see this or a similar information the device is installed correctly.
CHANGE PORT NUMBER
If you like to change the port number for example COM3 to COM5, open the „Device Manager"
click at „COM3" , „Settings" and then „Advance" . There you can change between COM3 till
COM256.
Windows Server 20xx
After completing the hardware installation, the operating system will automatically the card and
install this! If the driver should not be installed automatically, insert the driver CD into you CD-
ROM drive (eg drive D:) and then open the folder „IO/OXFORD2". Please select the folder with
your operating system and install the driver (see Picture). Follow the hardware assistant and
finish the installation. Important! Restart your PC in any case after installing the drivers.
Use the following driver for the following Windows Server Version.
Windows Server 2003
Windows Server 2008
Windows Server 2008R2 =
Windows Server 2012
Windows Server 2012R2 =
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Ports (COM & LPT)" and at „Multifunction
Adapter" the following new entry's:
If you see this or a similar information the device is installed correctly.
CHANGE PORT NUMBER
If you like to change the port number for example COM3 to COM5, open the „Device Manager"
click at „COM3" , „Settings" and then „Advance" . There you can change between COM3 till
COM256.
LINUX
Please read the manual on the driver CD. You will find the manual in the following folder
„IO/OXFORD2/Linux".
= XP Driver
= VISTA Driver
Windows 7 Driver
= Windows 8 Driver
Windows 10 Driver
6
Anleitung
Vers. 1.0 / 08.12.15

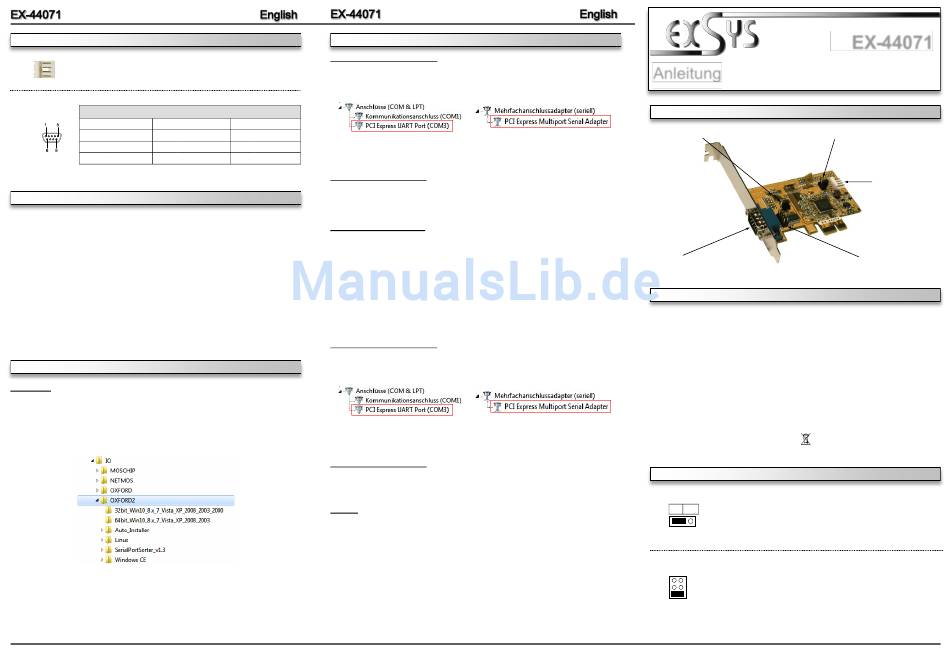

AUFBAU
JP3: Power auf 9 Pin Stecker Ein/Aus JP2: Jumper für die Stromquelle
S1: 9 Pin Stecker
Serieller Anschluss
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-44071 ist eine PCI-Express serielle RS-232 Karte mit 1 seriellem FIFO 16C95x Port,
für den Anschluss von High-Speed seriellen RS-232 Peripherie Geräten (z.B. Terminal, Mo-
dem, Plotter usw.). Der serielle PCI-Express Bus unterstützt dabei optimal die Leistung des
schnellen 16C95x Chipset mit 128byte FIFO Cache. Die EX-44071 gewährleistet so eine
sichere Datenübertragung und exzellente Performance von bis zu 921KBaud/s für jedes
angeschlossene Gerät! Sie unterstützt alle PCI-Express Slots von x1 bis x16. Es ist nicht
möglich die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen der Karte
vom System (BIOS) und beim installieren des Betriebssystems automatisch vorgenommen
werden. Mit dem Jumper JP2 & JP3 können Sie 12V oder 5V auf Pin 9 des seriellen Anschlus-
ses leiten. Achten Sie bitte darauf dass die Angeschlossenen Geräte dies auch unterstützen.
Kompatibilität: PCI-Express x1 bis x16
Betriebssysteme: Windows 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux
Anschlüsse: 1x 9 Pin Seriell D-Sub Stecker
Lieferumfang: EX-44071, Treiber CD, Anleitung, Low Profile Bügel
Zertifikate: CE / FCC / RoHS / WEEE DE97424562 / WHQL
JUMPER EINSTELLUNG & ANSCHLÜSSE
JP3:
DIS = Am Pin 9 liegt das Standard Signal RI (Ring Indicator)
(Werkseinstellung)
PWR = Am Pin 9 kann jetzt eine Spannung von DC5V oder DC12V
DIS PWR
eingestellt werden
S1
Die Einstellung der Spannung nehmen Sie mit dem JP2 vor. Dies sollte
aber bei Standard Anwendungen nicht verstellt werden.
Wenn Sie den Jumper JP3 auf PWR gesetzt haben, können Sie mit
JP2:
dem Jumper JP2 den Spannungswert einstellen. Es gibt 3 verschiedene
Spannungsquellen.
AUX5V
(Nur in Verbindung mit JP3 auf PWR!!!)
AUX12V
AUX 5V = 5Volt vom PC-Netzteil
PCI12V
AUX 12V = 12Volt vom PC-Netzteil
PCI 12V = 12Volt vom Mainboard (STANDARD)
1
EX-44071
(Netzteil oder PCI-Express Bus)
J6: Anschluss für Strom
vom PC Netzteil
J1: Interner Serieller
Anschluss
