Wskazówka: Wszystkie kable są tak zaprojektowane, iż pomyłka kierunków kabli lub błędne ich podłączenie jest
wykluczone. Wszystkie wtyczki dają się bardzo lekko wprowadzić do gniazd. Po włożeniu wtyczki tkwią mocno w
gniazdach i dochodzi przy tym do bardzo małych oporów. Jeżeli mimo tego pojawią się problemy, nie należy nigdy
samemu modyfikować wtyczek ani złączy kabli. Może to spowodować uszkodzenie zasilacza oraz innych komponen-
tów, a także prowadzi do utraty gwarancji.

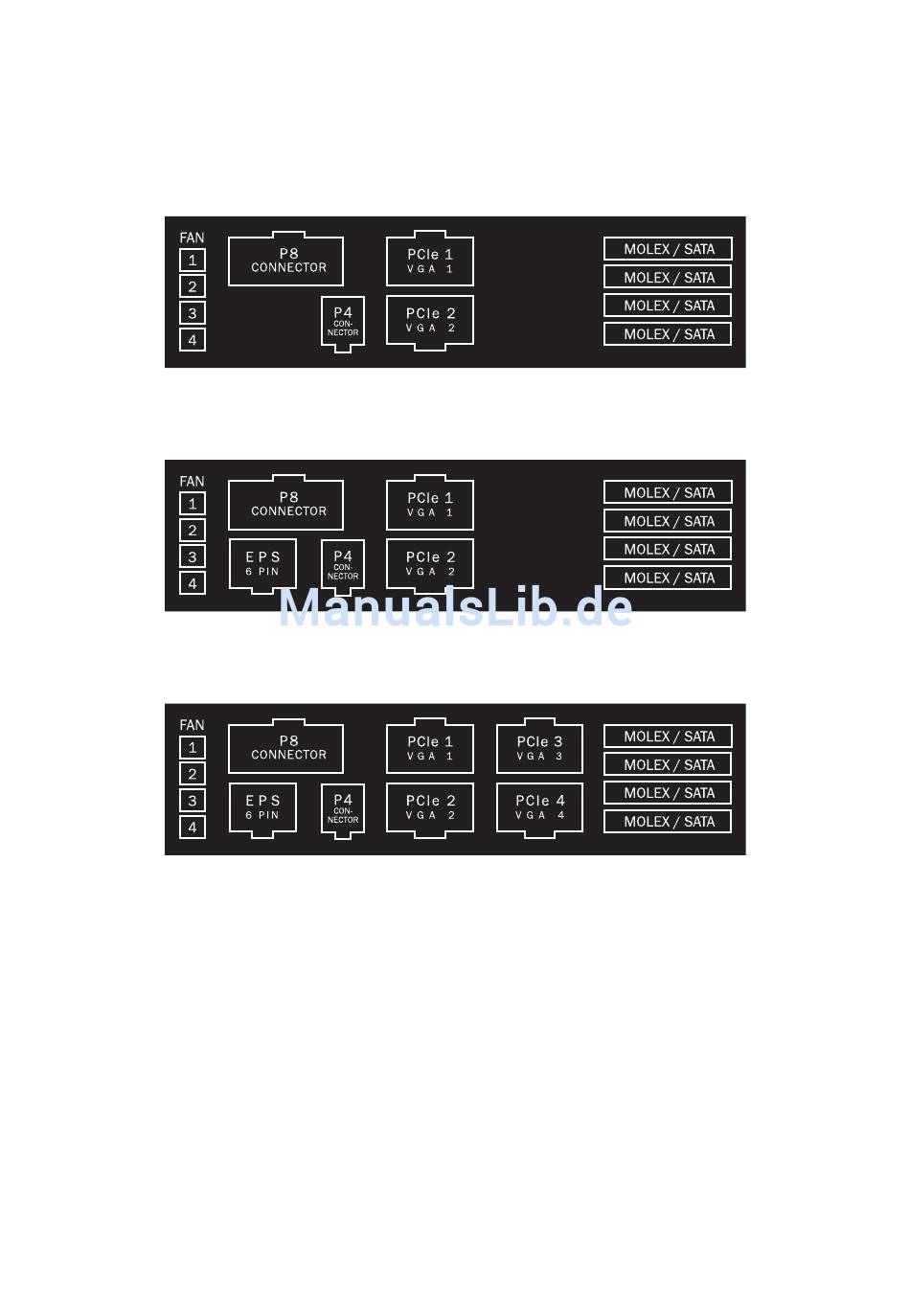

Rozmieszczenie gniazd w zasilaczu jest następujące:
450W & 550W MODELS
650W MODEL
750W, 850W, 1000W & 1200W MODEL
FAN
Cztery złącza wentylatorów są oznaczone skrótem FAN. W tym miejscu należy podłączyć kable wentylatorów, które
będą w przyszłości regulowane przez wewnętrzny mechanizm automatycznej kontroli.
Uwaga: tylko jeden wentylator do każdego kabla!
Łączne maksymalne obciążenie wszystkich łączy
KONEKTOR P8
W przypadku płyt głównych z kilkoma procesorami konieczne jest użycie złącza P8. Konektor zasila procesor przez
dodatkowy przewód 12V, aby zapewnić stabilną pracę.
EPS ( OD 650W )
Dodatkowe złącze 6-pin EPS ma zastosowanie w specjalnych płytach głównych serwera i stacji roboczej. Złącze to
jest dostępne od modelu 650W wzwyż.
MB
Złącze oznaczone skrótem MB pozwala na dodatkowe wprowadzenie przewodu 12V i 5V, co podwyższa stabilności
systemu.
91
