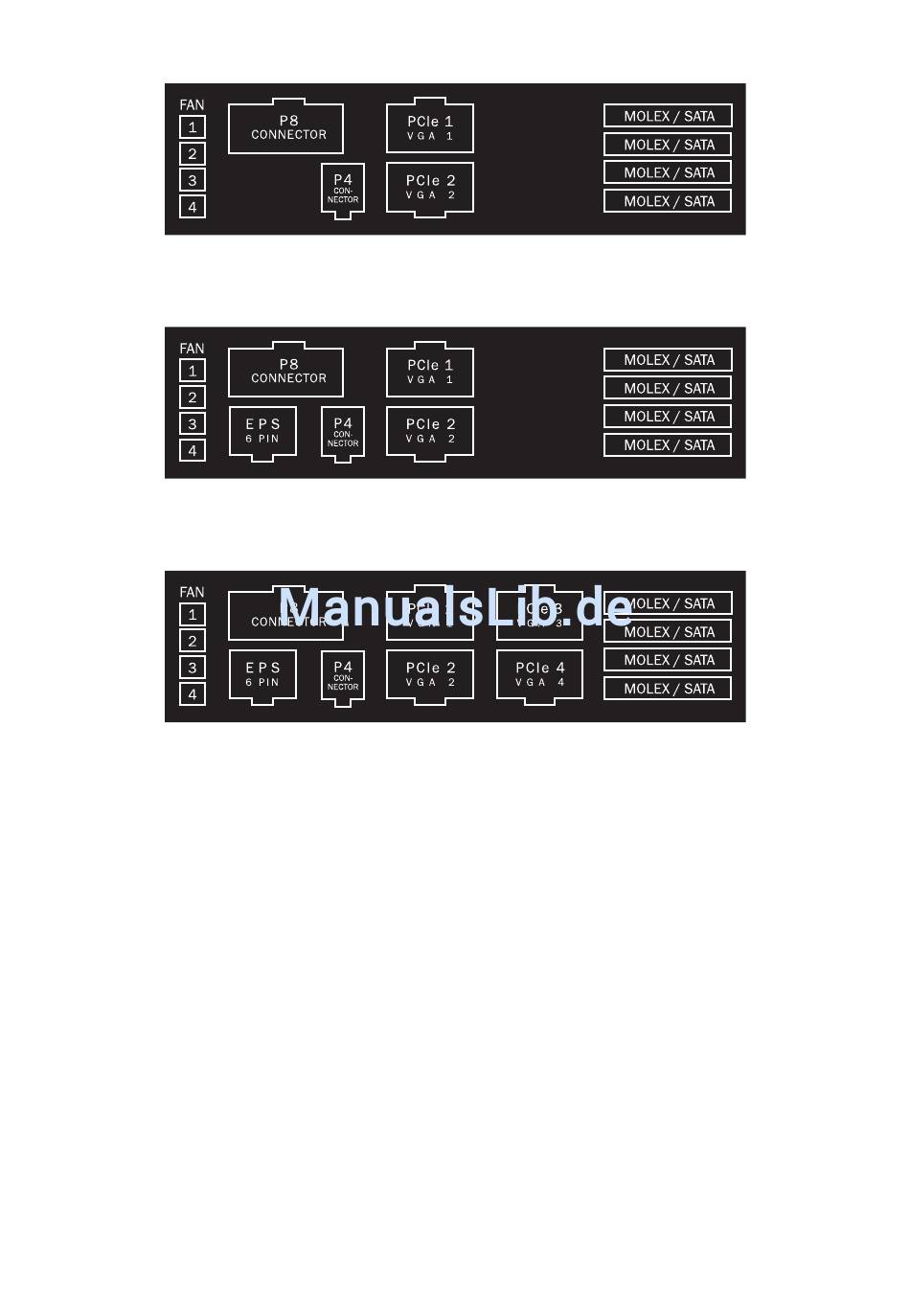

Las clavijas de la fuente de alimentación están distribuidas de la siguiente forma:
450W & 550W MODELS
650W MODEL
750W, 850W, 1000W & 1200W MODEL
FAN
Las cuatro conexiones para ventiladores están marcadas como FAN. Aquí se colocan los cables para las conexiones
de ventiladores. Los ventiladores conectados serán controlados posteriormente desde un sistema automático de
control interno.
¡Atención: sólo un ventilador por cable de conexión!
¡Carga máxima para todas las conexiones 1,2A / 14,4W!
CONECTOR P8
El conector P8 se utiliza para placas base con varios procesadores. Este aporta a los procesadores una línea adicio-
nal de 12V, necesaria para un funcionamiento estable.
EPS ( A PARTIR DE 650W )
El conector adicional EPS de 6 pins es necesario para placas base especiales de tipo servidor y para estaciones de
trabajo. Dispondrá de este conector a partir del modelo de 650W.
MB
El conector con la marca MB aporta alimentación adicional en una línea de 12V y otra de 5V para conseguir que el
sistema sea más estable.
PCIE1 Y PCIE2
Los dos primeros conectores para tarjetas gráficas están marcados en rojo. Estos sirven para suministrar corriente
a las tarjetas gráficas de gran potencia. En cada extremo del cable hay un conector de 6 pins que se pueden con-
vertir en conectores de 8 pins con los pins insertables.
59
