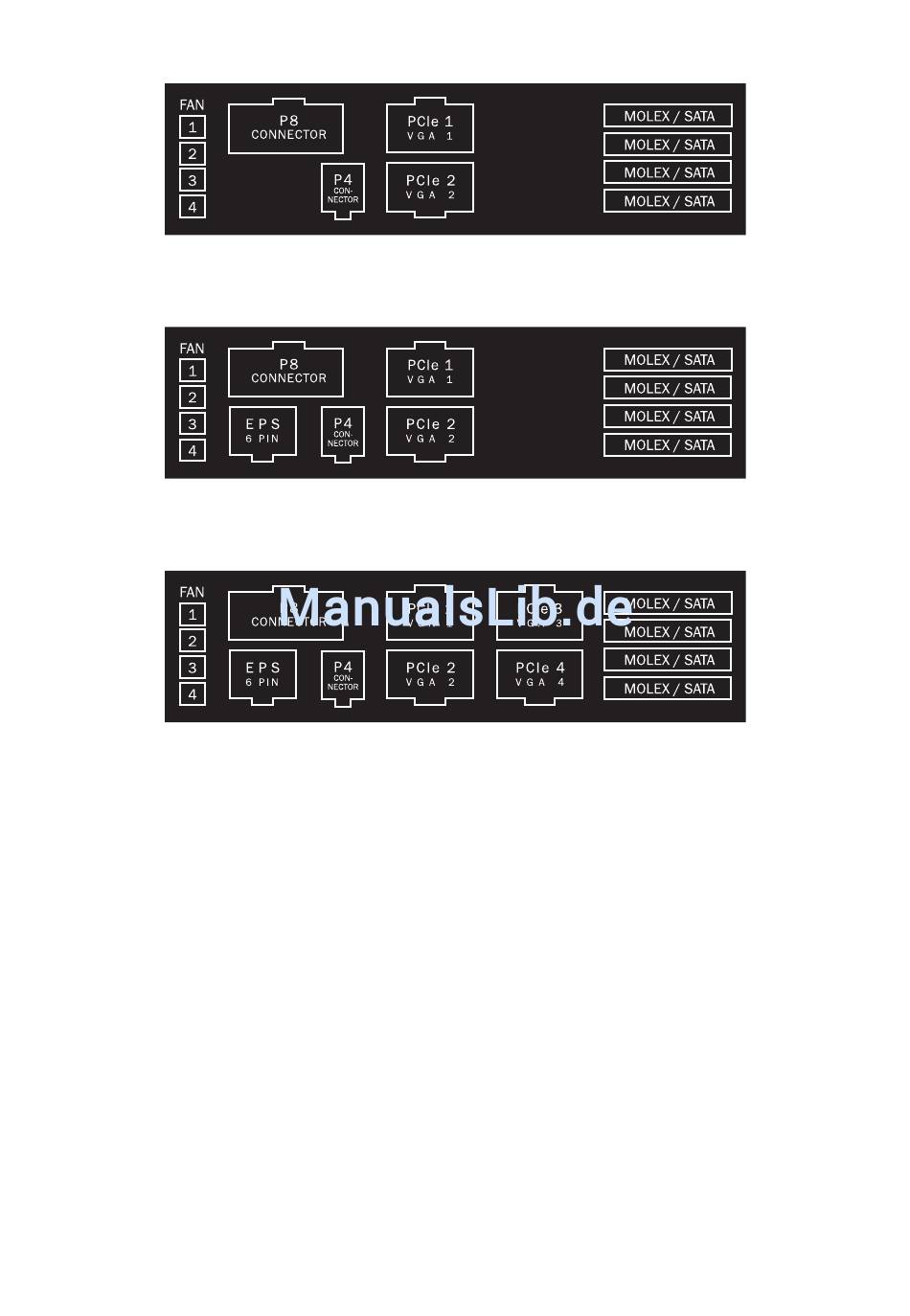

L'occupazione delle prese sull'alimentatore è la seguente:
450W & 550W MODELS
650W MODEL
750W, 850W, 1000W & 1200W MODEL
FAN
I quattro collegamenti alla ventola sono segnati con FAN. Qui vengono applicati i cavi per i collegamenti della vento-
la. Le ventole collegate vengono regolate più tardi dal dispositivo di controllo automatico interno.
Attenzione: solo una ventola per ciascun cavo di collegamento!
Carico massimo per tutti i collegamenti in totale 1,2 A/14,4 W!
CONNETTORE P8
La spina P8 viene utilizzata per le mainboard con diversi processori. Questa alimenta i processori con una linea
extra a 12 V, che serve per un funzionamento stabile.
EPS (A PARTIRE DA 650 W)
La spina supplementare EPS a 6 pin serve per particolari mainboard nella zona del server e della workstation.
Questa spina è a disposizione a partire dal modello 650 W.
MB
La spina con la marcatura MB serve per l'accesso di una linea aggiuntiva a 12 V e 5 V per un sistema più stabile.
PCIE1 E PCIE2
Le prime due spine delle schede grafiche sono marcate in colore rosso. Queste servono per l'alimentazione elettrica
delle schede grafiche ad alte prestazioni. L'estremità di ogni cavo è fornita di una spina a 6 pin, che grazie ai pin
collegabili può essere trasformata in due spine a 8 pin.
