Hinweis: Alle Kabel sind so konzipiert, dass eine Verwechslung der Kabelrichtungen und ein Vertauschen der An-
schlüsse ausgeschlossen sind. Alle Stecker können sehr leichtgängig in die Buchsen eingeschoben werden, halten
dann aber sehr fest, sodass es nur zu sehr geringen Widerständen kommt. Falls es dennoch zu Problemen kommen
sollte, verändern Sie bitte niemals die Stecker und Anschlüsse der Kabel selbst. Dieses kann unter Umständen das
Netzteil sowie auch andere Komponenten dauerhaft zerstören und führt zu Garantieverlust.

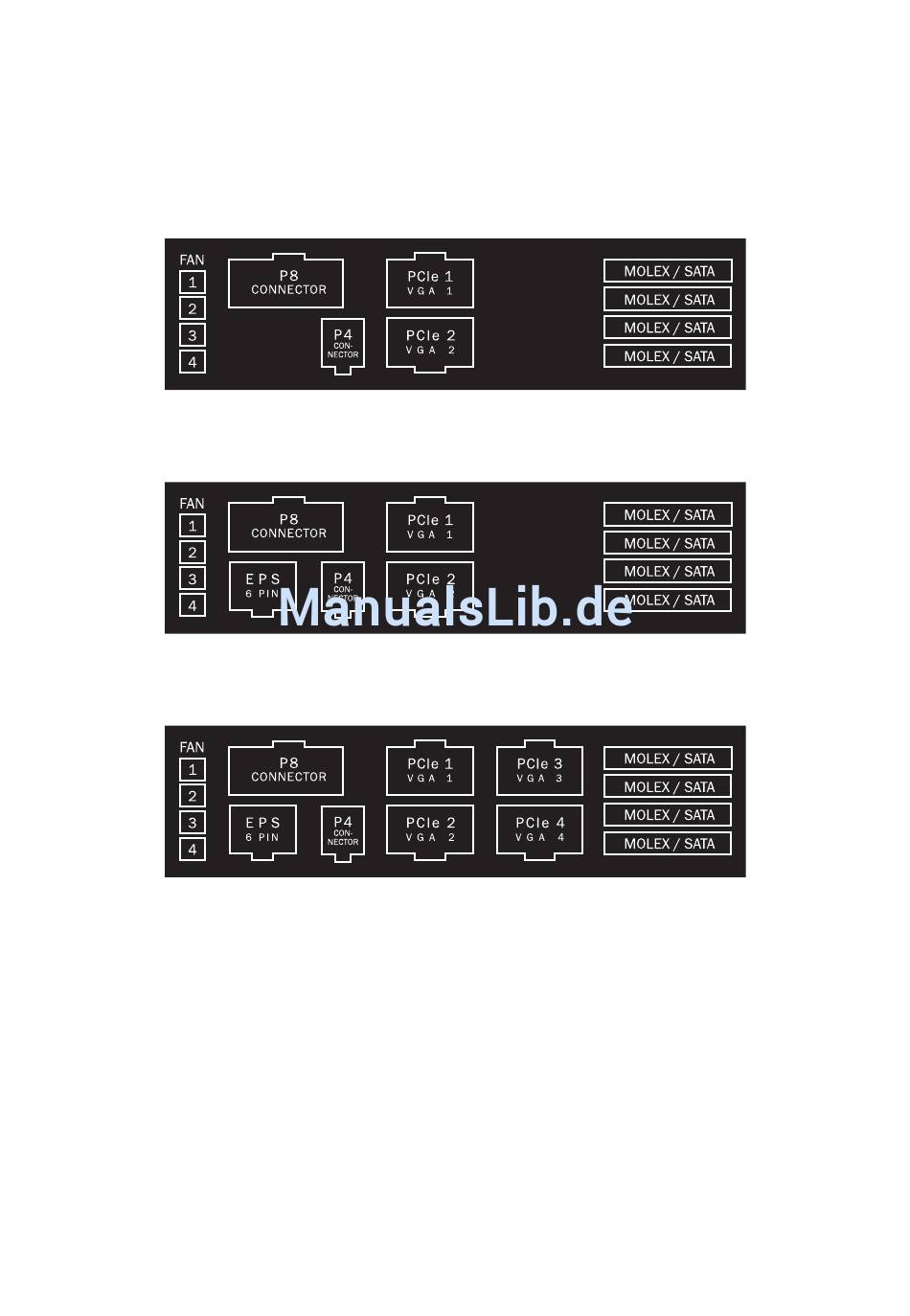

Die Belegung der Buchsen am Netzteil ist wie folgt:
450W UND 550W MODEL
650W MODEL
750W, 850W, 1000W UND 1200W MODEL
FAN
Die vier Lüfteranschlüsse sind mit FAN gekennzeichnet. Hier werden die Kabel für die Lüfteranschlüsse angebracht.
Die angeschlossenen Lüfter werden später von der internen Kontrollautomatik gesteuert.
Achtung; Nur ein Lüfter pro Anschlusskabel!
Maximale Last für alle Anschlüsse in Summe 1,2A /14,4W !
P8 CONNECTOR
Der P8 Stecker wird für Mainboards mit mehreren Prozessoren benötigt. Dieser versorgt die Prozessoren mit einer
extra 12V Leitung, die für einen stabilen Betrieb benötigt wird.
EPS ( AB 650W )
Der zusätzliche 6 Pin EPS Stecker wird bei speziellen Mainboards im Server- und Workstationbereich benötigt.
Dieser Stecker steht Ihnen ab dem 650W Modell zur Verfügung.
