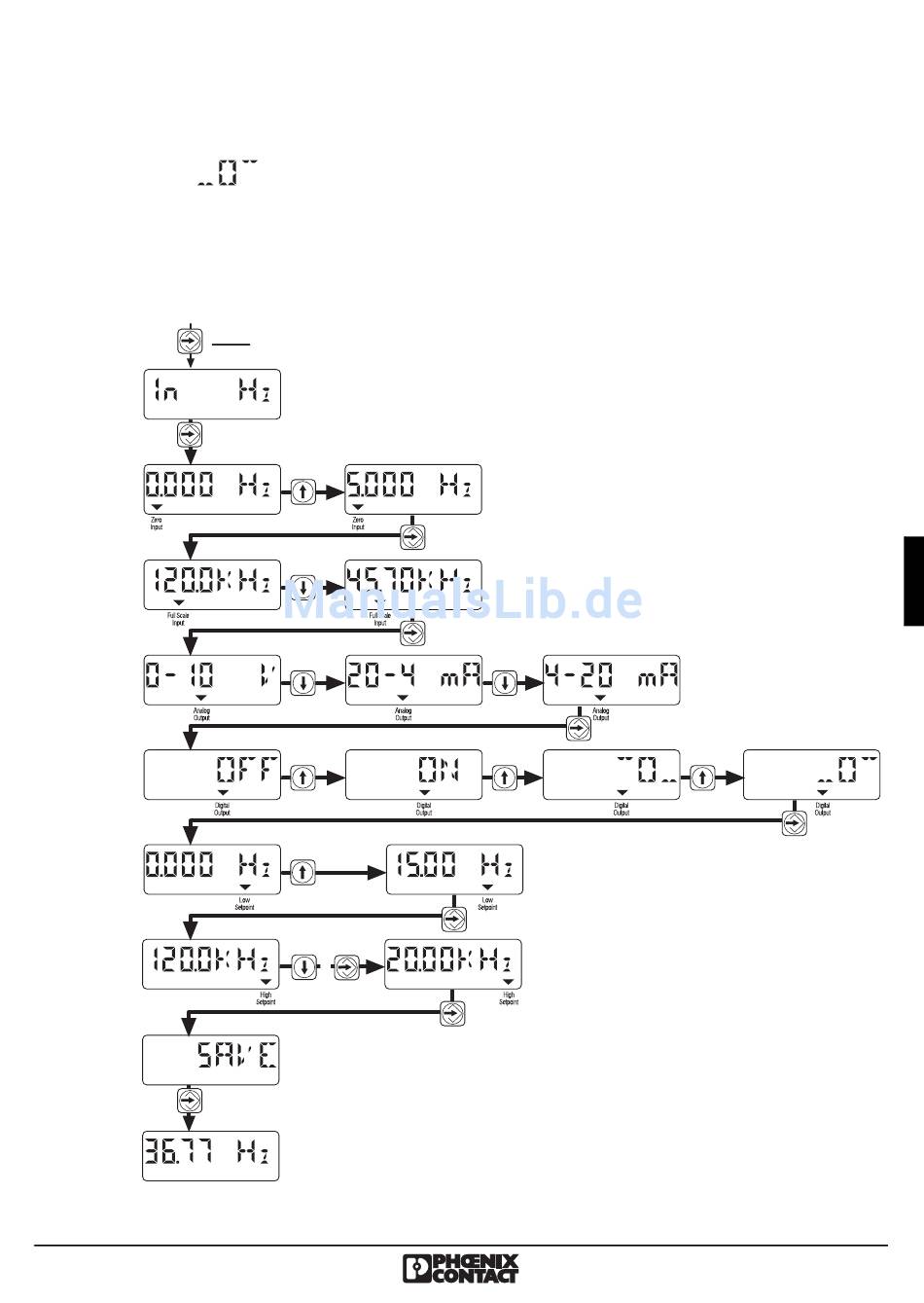

7.4. Пример: Конфигурация с помощью входного сигнала частоты
Модуль MCR-F-UI-DC реализует следующие функции:
Диапазон частот:
Выходной сигнал:
Переходная
характеристика:
Задержка включения:
Задержка выключения:
Время распознавания обрыва провода:1 с
Рабочий режим
f-входf-вход
Начало
измерительного
диапазона
Конец
измерительного
диапазона
Аналоговый
выход
Выходной
переключающий
контакт
Нижняя
точка
переключения
Верхняя
точка
переключения
Пример:
5...45700 Гц, 3-проводные датчики с выходом типа n-p-n
4...20 мА
нижняя точка переключения (»High» на «Low») при 15 Гц
верхняя точка переключения (»Low» на «High») при 20 кГц
10 с
5 с
коротко нажать
3-проводн. датчик с выходом типа n-p-n
+
Рабочий режим
61
