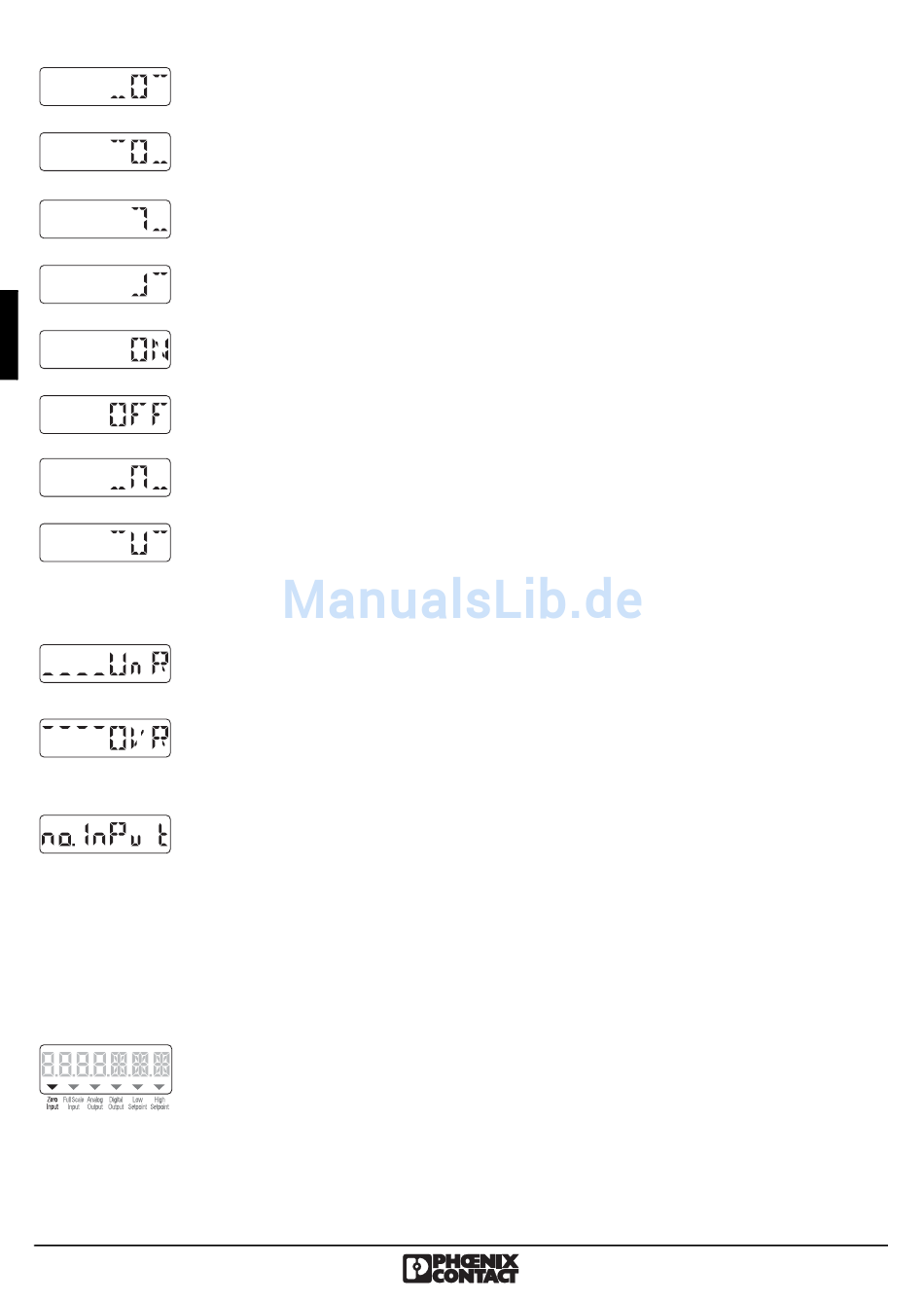

6.2. Représentation de la sortie de couplage
Si l'on dépasse le "High Setpoint", le transistor commute sur "High",
en dessous du "Low Setpoint", il commute sur "Low" (avec hystérésis).
Si l'on dépasse le "High Setpoint", le transistor commute sur "Low",
en dessous du "Low Setpoint", il commute sur "High" (avec hystérésis).
En dessous du "High Setpoint", le transistor commute sur "High".
En dessus du "High Setpoint", le transistor commute sur "High".
Le transistor est connecté en permanence.
Le transistor est déconnecté en permanence.
Entre "Low Setpoint" et "High Setpoint", le transistor commute sur "High".
En dessous du "Low Setpoint" et en dessus du "High Setpoint", le
transistor commute sur "High".
6.3. Messages en état de service
En dessous de la plage de mesure.
Ce message s'affiche en clignotant en alternance avec la fréquence
actuelle lorsque la valeur se situe en dessous de la plage de mesure.
Dépassement de la plage de mesure.
Ce message s'affiche en clignotant en alternance avec la fréquence
actuelle lorsque la valeur se situe en dessus de la plage de mesure.
Pas de signal d'entrée.
Ce message s'affiche en clignotant dans les cas suivants :
1. Aucun capteur n'est raccordé !
2. Détecteurs NAMUR: a) court-circuit ou b) rupture de fil !
3. Court-circuit fréquence <-> GND!
4. Aucun signal d'entrée enregistré pendant le temps réglé pour la
détection d'une rupture de fil (l.br.time).
6.4. Pilotage du menu
En mode édition, une flèche indique la fonction à régler.
32
