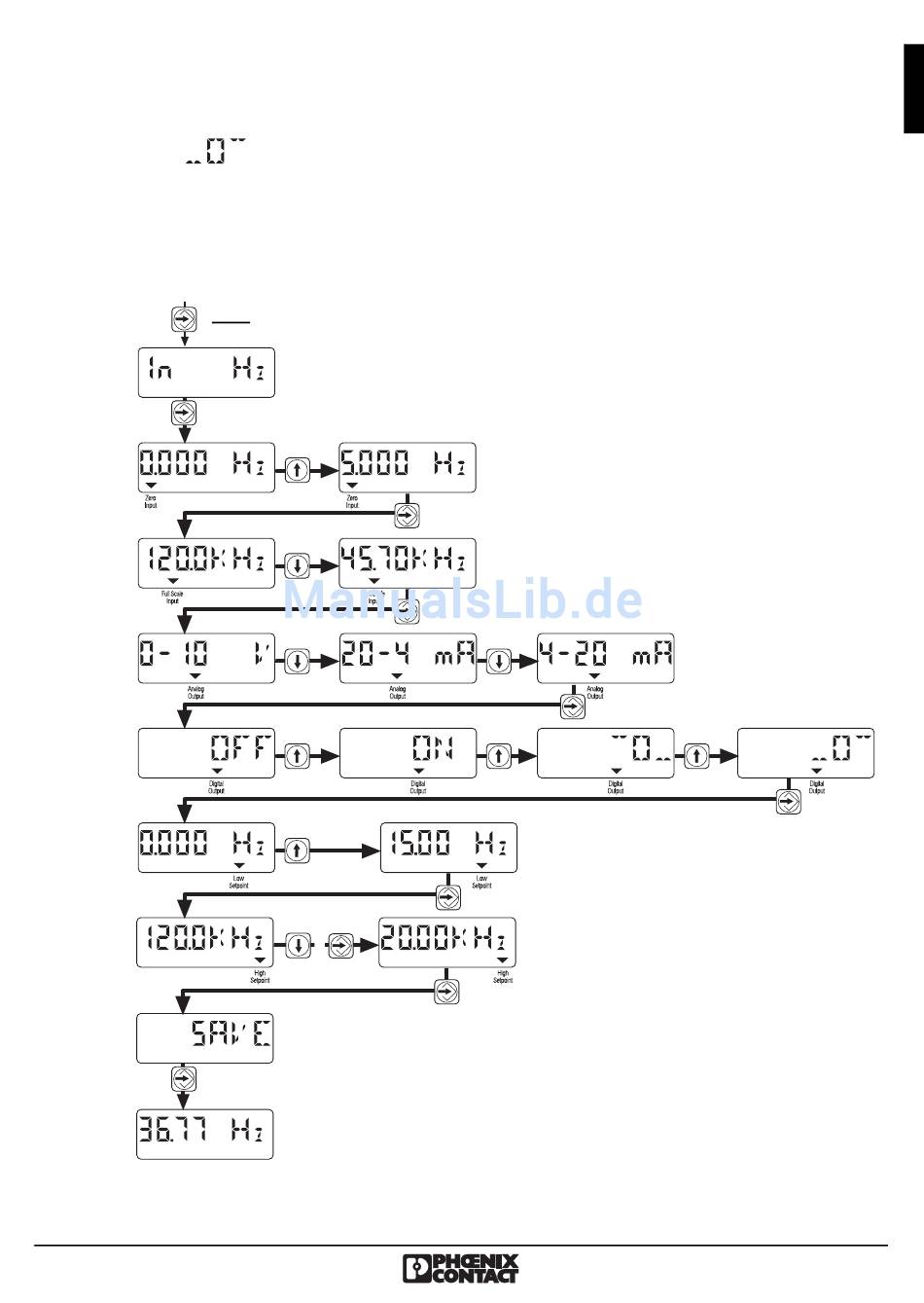

7.4. Beispiel: Konfiguration anhand eines Frequenzeingangssignales
Das Modul MCR-F-UI-DC realisiert folgende Funktionen:
Frequenzbereich:
Ausgangssignal:
Schaltverhalten:
Einschaltverzögerung:
Ausschaltverzögerung:
Drahtbrucherkennungszeit:
Betriebsmodus
f-Eingang
Mess-
bereichs-
anfang
Mess-
bereichs-
ende
Analog-
ausgang
Schalt-
ausgang
unterer
Schalt-
punkt
oberer
Schalt-
punkt
Beispiel:
5...45700 Hz, 3-Draht-NPN-Sensor
4...20 mA
unterer Schaltpunkt ("High" auf "Low") bei 15 Hz
oberer Schaltpunkt ("Low" auf "High") bei 20 kHz
10 s
5 s
1 s
kurz drücken
3-Draht-NPN
+
Betriebsmodus
13
