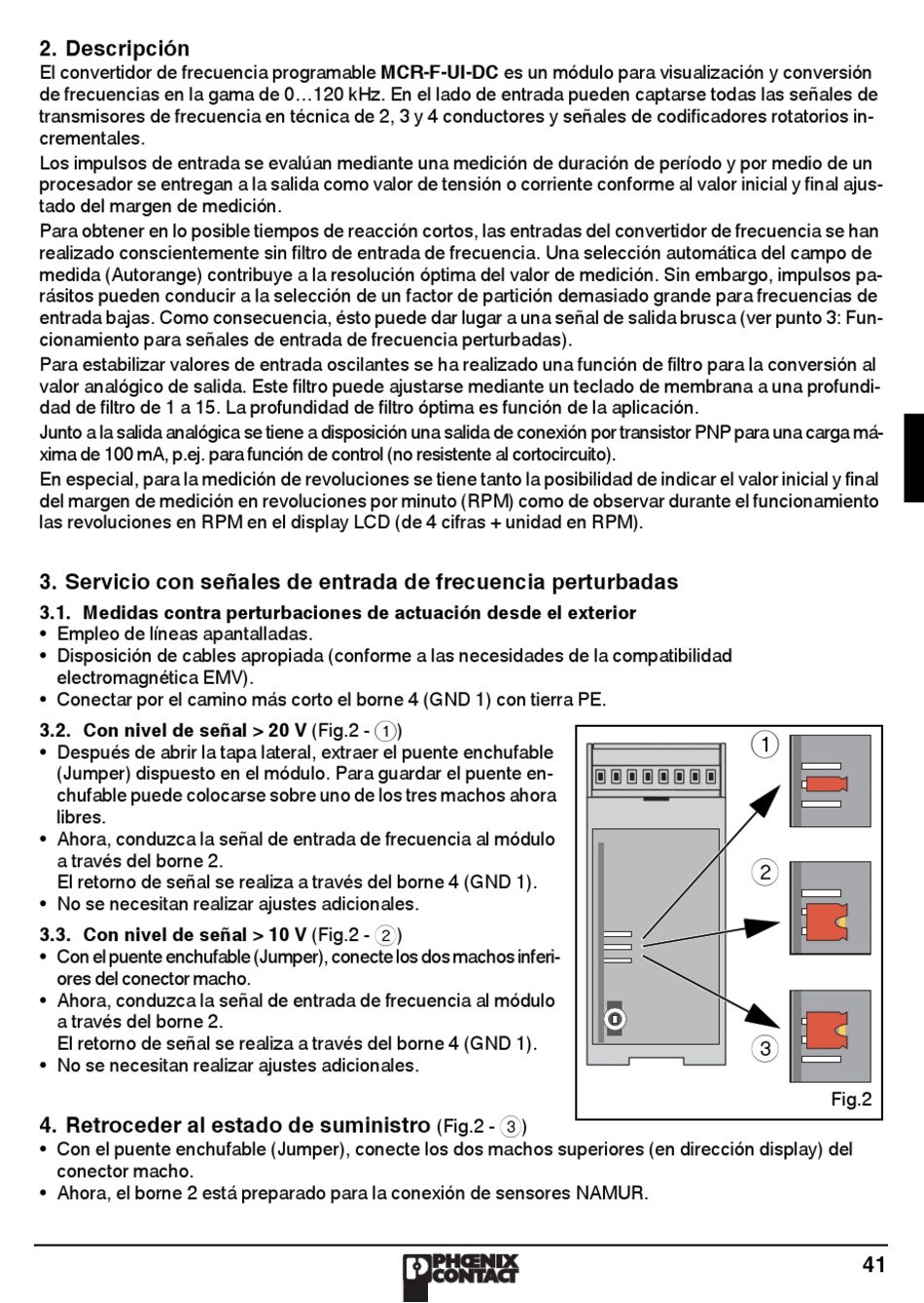

2. Descripción
El convertidor de frecuencia programable MCR-F-UI-DC es un módulo para visualización y conversión
de frecuencias en la gama de 0...120 kHz. En el lado de entrada pueden captarse todas las señales de
transmisores de frecuencia en técnica de 2, 3 y 4 conductores y señales de codificadores rotatorios in-
crementales.
Los impulsos de entrada se evalúan mediante una medición de duración de período y por medio de un
procesador se entregan a la salida como valor de tensión o corriente conforme al valor inicial y final ajus-
tado del margen de medición.
Para obtener en lo posible tiempos de reacción cortos, las entradas del convertidor de frecuencia se han
realizado conscientemente sin filtro de entrada de frecuencia. Una selección automática del campo de
medida (Autorange) contribuye a la resolución óptima del valor de medición. Sin embargo, impulsos pa-
rásitos pueden conducir a la selección de un factor de partición demasiado grande para frecuencias de
entrada bajas. Como consecuencia, ésto puede dar lugar a una señal de salida brusca (ver punto 3: Fun-
cionamiento para señales de entrada de frecuencia perturbadas).
Para estabilizar valores de entrada oscilantes se ha realizado una función de filtro para la conversión al
valor analógico de salida. Este filtro puede ajustarse mediante un teclado de membrana a una profundi-
dad de filtro de 1 a 15. La profundidad de filtro óptima es función de la aplicación.
Junto a la salida analógica se tiene a disposición una salida de conexión por transistor PNP para una carga má-
xima de 100 mA, p.ej. para función de control (no resistente al cortocircuito).
En especial, para la medición de revoluciones se tiene tanto la posibilidad de indicar el valor inicial y final
del margen de medición en revoluciones por minuto (RPM) como de observar durante el funcionamiento
las revoluciones en RPM en el display LCD (de 4 cifras + unidad en RPM).
3. Servicio con señales de entrada de frecuencia perturbadas
3.1. Medidas contra perturbaciones de actuación desde el exterior
• Empleo de líneas apantalladas.
• Disposición de cables apropiada (conforme a las necesidades de la compatibilidad
electromagnética EMV).
• Conectar por el camino más corto el borne 4 (GND 1) con tierra PE.
3.2. Con nivel de señal > 20 V (Fig.2 -
• Después de abrir la tapa lateral, extraer el puente enchufable
(Jumper) dispuesto en el módulo. Para guardar el puente en-
chufable puede colocarse sobre uno de los tres machos ahora
libres.
• Ahora, conduzca la señal de entrada de frecuencia al módulo
a través del borne 2.
El retorno de señal se realiza a través del borne 4 (GND 1).
• No se necesitan realizar ajustes adicionales.
3.3. Con nivel de señal > 10 V (Fig.2 -
• Con el puente enchufable (Jumper), conecte los dos machos inferi-
ores del conector macho.
• Ahora, conduzca la señal de entrada de frecuencia al módulo
a través del borne 2.
El retorno de señal se realiza a través del borne 4 (GND 1).
• No se necesitan realizar ajustes adicionales.

4. Retroceder al estado de suministro

• Con el puente enchufable (Jumper), conecte los dos machos superiores (en dirección display) del
conector macho.
• Ahora, el borne 2 está preparado para la conexión de sensores NAMUR.
1
)
2
)
3
(Fig.2 - )
1
2
3
Fig.2
