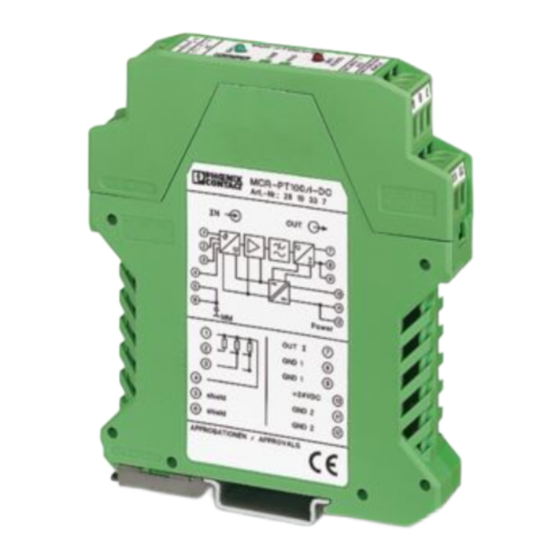

Phoenix Contact MCR-PT100-Serie Anleitung

Konfigurierbare Temperaturmeßumformer für PT 100
MCR-PT 100-...
• Temperaturbereich über DIP-Schalter einstellbar
• ZERO/SPAN-Abgleich
• Drahtbrucherkennung
• Wahlweise mit galvanisch getrennter Hilfsenergie
ϑ
POWER
1. Beschreibung
Die MCR-PT-100-Temperaturmeßumformer setzen
die Meßwerte des PT-100-Sensors (IEC 751/
EN 60 751) in elektrisch genormte Analog-Signale um.
Der Sensor wird vom Modul mit einem geringen
Strom gespeist. Der dabei entstehende
Spannungsabfall wird im Modul verstärkt und in ein der
Temperatur proportionales Signal umgesetzt. Zur
Linearisierung der Widerstandskennlinie wird das
Meßsignal anschließend auf den Eingang
rückgekoppelt. Die Ausgangsschaltung stellt das
genormte Analog-Signal zur Verfügung.
Wahlweise sind Geräte mit Strom- oder
Spannungsausgang sowie mit galvanisch getrennter
Hilfsenergie erhältlich.
Die möglichen Anschlußtechniken 2-, 3- oder 4-
Leiter-Anschluß, die verschiedenen
Temperaturspannen 0...100 °C, 0...150 °C, 0...200 °C,
0...300 °C,
-50...50 °C, -50...100 °C, -50...150 °C, -50...250 °C
und die Stromausgänge 0...20 oder 4...20 mA können
mittels DIP-Schalter verändert werden.
Die Geräte sind immer auf den Auslieferungszustand
abgeglichen und müssen bei geänderter Einstellung
neu abgeglichen werden. Die von vorne zugänglichen
Abgleichpotentiometer bieten zusätzlich die
Möglichkeit, einen Meßstreckenabgleich (ZERO/
Headquarters: © Phoenix Contact GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany
Phone +49-(0) 52 35-3-00 • Fax +49-(0) 52 35-3-4 12 00 • www.phoenixcontact.com
U, I
SPAN) vorzunehmen.
Bestellschlüssel keine Angabe gemacht sein, werden
die Geräte in der Grundeinstellung (3-Leiteranschluß,
0...100 °C und 0...10 V bzw. 4...20 mA) ausgeliefert.
COMBICON-Stecker vorgenommen, die Montage
erfolgt auf symmetrischen EN 50 022-Tragschienen.
Sollte nach dem auf der letzten Seite angegebenen
Der Anschluß der Module wird über steckbare
