Chapitre un - Introduction
Présentation du RP14D
Face avant
1. Sélecteurs au pied - Ces interrupteurs sont utilisés pour sélectionner les
Presets, changer de banque, accéder à l'accordeur, activer/désactiver les effets,
passer d'un canal d'amplificateur à l'autre, sélectionner les fonctions du mode
Learn-A-Lick ou bypasser le RP14D.
2 Matrice - La matrice fournit toutes les informations du Preset en cours, les
fonctions d'édition des paramètres et le statut d'accordage. En mode
Programmation, les Leds horizontales de la matrice indiquent les effets utilisés
pour le Preset en cours. En mode Édition (tableau d'affichage), ces Leds
indiquent l'effet édité et les Leds verticales indiquent le paramètre sélectionné.
Le paramètre sélectionné se trouve à l'intersection entre la Led horizontale et
de la Led verticale. Les touches Parameter permettent de sélectionner les
différents effets ou paramètres qui seront représentés par les Leds allumées. En
mode accordeur, les Leds horizontales indiquent si la note est trop basse, trop
haute ou juste. En mode Learn-A-Lick, les Leds verticales déterminent une
échelle de temps pour l'enregistrement et la lecture.
3. Écran alphanumérique - L'écran alphanumérique offre différentes
fonctions selon le mode sélectionné. En mode Programmation, il affiche le
numéro de banque et de Preset sélectionné et indique momentanément le
modèle d'amplificateur actif lorsque le canal d'amplification est sélectionné. En
mode Édition, l'écran indique la valeur du paramètre sélectionné. En mode
accordeur, il affiche la note jouée.
4. Touche Store - La touche Store est utilisée pour sauvegarder vos propres
éditions dans les Presets utilisateur.
5. Touches Value haut/bas - Ces touches ont une double fonction. En mode
Programmation, elles permettent d'incrémenter ou de décrémenter tous les
Presets usine et utilisateur. En mode Édition, elles permettent
d'augmenter/diminuer la valeur du paramètre sélectionné.
6. Touche Edit - Cette touche vous permet d'accéder au mode Édition ou de
le quitter.
7. Touches Parameter Select - Ces touches sont utilisées pour sélectionner
les effets et les paramètres à éditer. Les touches gauche et droite permettent de
sélectionner l'effet (représenté dans le tableau par la Led horizontale). Les
touches haut et bas sont utilisées pour sélectionner le paramètre de l'effet
sélectionné. Le paramètre à éditer se trouve à l'intersection entre la Led
horizontale et la Led verticale.
8. Bouton Output - Ce bouton permet de contrôler le niveau du signal en
sortie du RP14D.
Übersicht des RP14D
Die Vorderseite
2
3
4 5 6 7
1

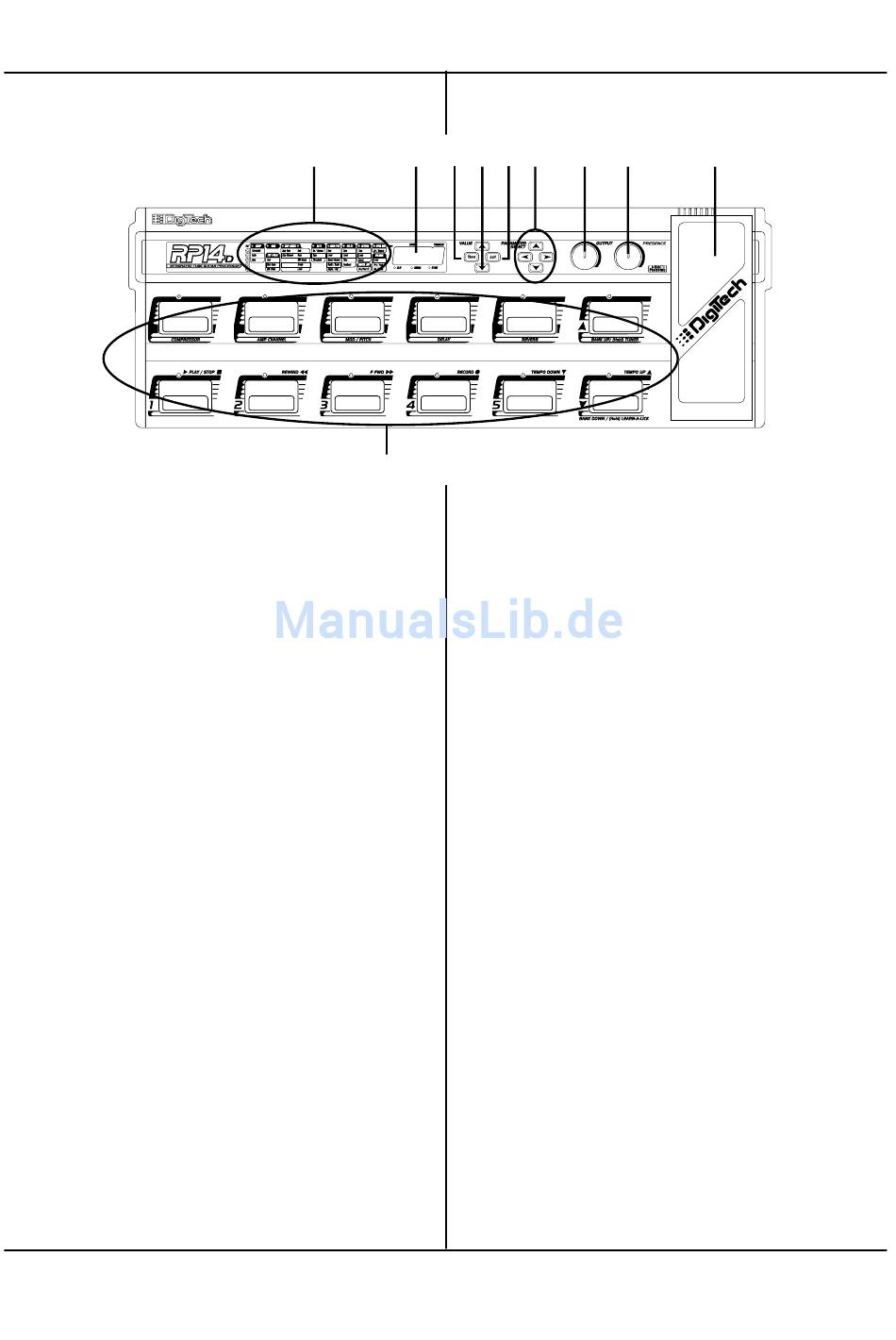

1. Fußschalter- Die Fußschalter dienen der Programm-Einstellung, der Bank-
Veränderung, der Benutzung des Tuners, der Ein- oder Ausschaltung einzelner
Effekte, der Veränderung der Verstärkerkanäle, Einstellung von Funktionen im
Learn-A-Link-Modus oder des RP14D-Bypass.
2 Matrize - Die Matrize liefert alle Informationen über das derzeitig
eingestellte Programm, die Edit-Funktionen und die Richtigkeit der Note
während der Abstimmung. Im Programm-Modus zeigt die horizontale LED an,
welche Effekte für das derzeitig eingestellte Programm verwendet werden. Im
Edit-Modus zeigt die horizontale LED den editierenden Effekt an, wobei die
vertikale LED die eingestellten Parametereffekte anzeigt. Wenn Sie die
horizontale und vertikale LED durch die Matrize bis zu deren Kreuzungspunkt
verfolgen, zeigt Ihnen dieser den ausgewählten Parameter an. Die Paramter-
Tasten stellen verschiedene Effekte oder Parameter ein, die durch die jeweiligen
blinkenden LEDs angegeben werden. Im Tuner-Modus zeigen die horizontale
LEDs an, ob Ihr Tonklang zu hoch, zu tief oder gut abgestimmt ist. Im Learn-A-
Link-Modus gibt die horizontale LED eine zeitliche Angabe zur Aufnahme und
zur Wiedergabe an.
3. Digitaler Bildschirm: - Der digitaler Bildschirm besitzt verschiedene
Funktionen, die vom ausgewählten Modus abhängen. Im Programm-Modus
zeigt Ihnen der digitale Bildschirm die derzeitig eingestellte Bank- und
Programm-Nummer an, und blendet momentan das aktive Verstärker-Modell
ein, wenn der Verstärker-Kanal eingestellt ist. Im Edit-Modus zeigt Ihnen das
Display den Wert der derzeitig eingestellten Parameter an. Im Tuner-Modus gibt
der Bildschrm die gespielte Note an.
4. Store-Taste: - Die Store-Taste dient der Speicherung Ihrer Edits in den
Benutzer- Programmen.
5. Value Auf/Ab-Taste: - Die Value Auf und Ab Taste haben zwei Ziele. Im
Programm-Modus durchlaufen sie die Werk- und Benutzer-Programme hoch
und runter. Im Edit-Modus erhöhen oder erniedrigen sie den derzeitig
eingestellten Parameterwert.
6. Edit-Taste: - Diese Taste schaltet den Edit-Modus an und aus.
7. Parameter-Einstelltasten: - Die Parameter-Tasten dienen der Auswahl
der zu editierenden Effekte und Parameter. Die Linke und Rechte Parameter-
Taste dient der Einstellung des Effekts, der durch die horizontale LED angezeigt
wird. Die Auf und Ab Parameter-Tasten dienen der Einstellung des Parameters
des eingestellten Effekts. Folgen Sie nur die horizontale und vertikale LED auf
der Matrize zu deren Kreuzungspunkt. Das ist der editierende Parameter.
8. Output-Pegel - Dieser Regler stellt den Pegel des aus dem RP14D
tretenden Signals ein.
